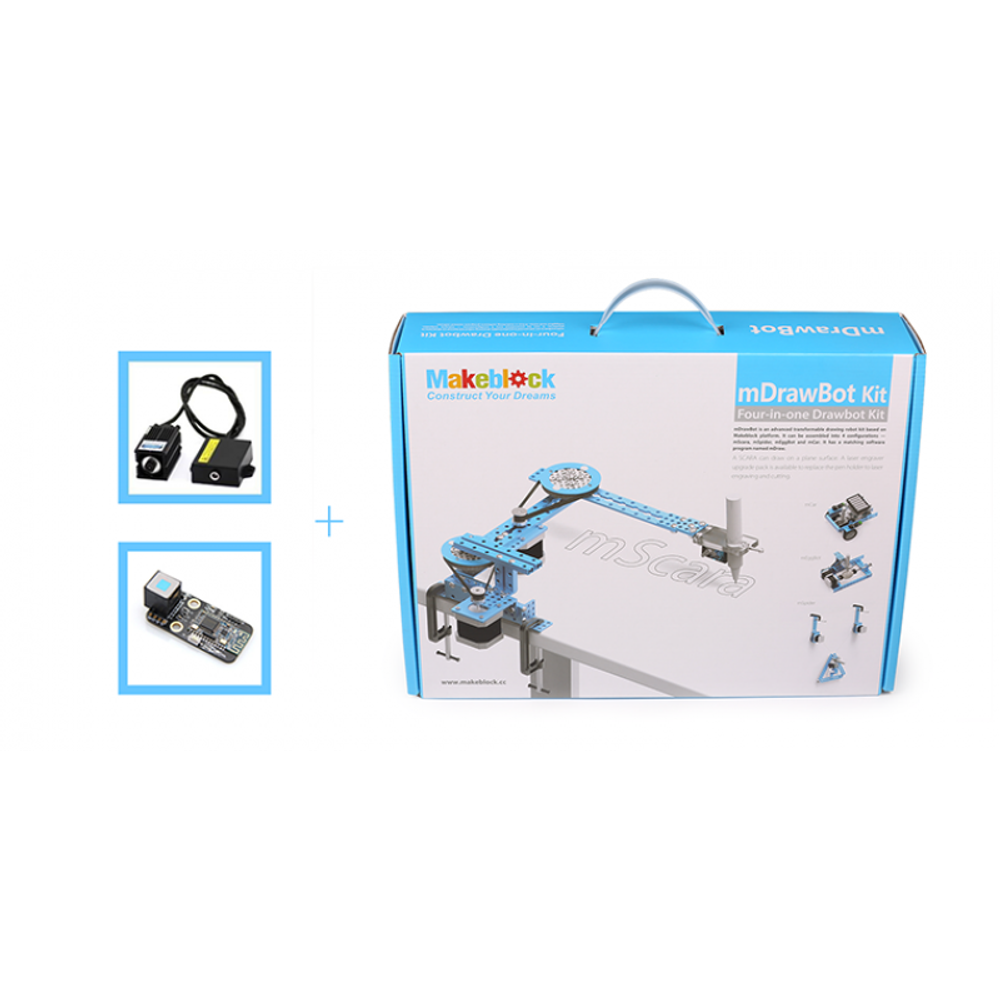

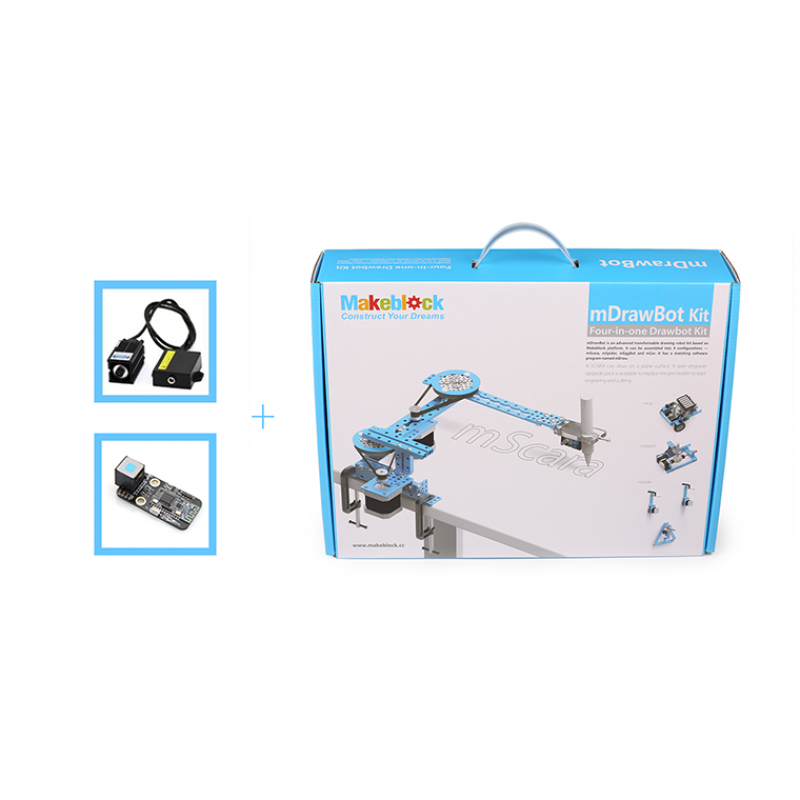

Универсальный образовательный набор mDrawbot Kit (Laser Engraver and Bluetooth Version)

Набор состоит из более чем 60 компонентов Makeblock (балок, креплений, пластин и др.) и бесчисленных винтов и гаек. На рисунке ниже показан состав набора. Также компания Makeblock разработала программное обеспечение под названием mDraw для управления роботами.

mScara

mScara - это производная от абревиатуры SCARA (Selective Compliance Articulated Robot Arm). Манипулятор, приводимый в движение шаговыми двигателями. Если в mScara установить ручку (маркер), можно создавать рисунки на плоской поверхности. Замена ручки на лазерный диод превращает манипулятор в лазерный гравер.

mSpider

mSpider - это рисующий робот, который может создавать картины на стенах и белых (аудиторных) досках. Два шаговых двигателя контролируют движения mSpider посредством двух струн. Теоретически, можно рисовать на достаточно большой поверхности, увеличив длины струн.

mEggBot

mEggBot разработан для создания рисунков на предметах, на которых напечатать проблематично, таких как яйца, шары для пин-понга. Такой робот может быть использован для написания посланий или рисования смешных рожиц, поможет расскрасить пасхальные яйца.

mCar

mCar - это трехколесный робот-автомобиль. Для ведущих колес используется 2 шаговых двигателя. Третье колесо - ball wheel - опорное, с металлическим шариком внутри, позволяет роботу поворачивать в любых направлениях. Используя робота можно нарисовать собственные маршруты движения. Если вместо ручки установить мелок (или маркер), можно рисовать на полу.

Сборка

Из каждого набора можно собрать 4-х рисующих роботов различной конфигурации. К набору прилагаются подробные инструкции по сборке, с помощью которых Вы сможете собрать любого робота из набора всего за 1 час.Вместо платы Makeblock Orion Вы можете использовать свою собственную Arduino UNO. Процесс соединения с помощью проводов будет немного сложнее, но все равно будет хорошо работать.

Программное обеспечение

После установки программного обеспечения mDraw, вы можете импортировать рисунки, которые хотите, чтобы робот нарисовал. mDraw - достаточно мощное программное обеспечение для управления роботами. Вот некоторые особенности:импорт рисунков формата.svg;
конвертация формата.bmp в.svg;
поддержка оттенков серого (градиент) при лазерной гравировке;
несколько настраиваемых параметров: положение переключателя (концевого выключателя), направление шагового двигателя, область рисования;
увеличение рисунка (маштабирование) при помощи колесика мыши.

A Drawbot это что-то больше...

mDrawBot это не просто рисующий робот (а точнее 4 рисующих робота). Вы можете использовать механические части и электронные модули набора для своих новых проектов. Это легко сделать, дополнив его другими деталями. Вот некоторые примеры того, что можно создать: Maceblock также подготовил два расширения для набора mDrawBot: Bluetooth модуль и лазерный гравер на 500 мВт.

ВНИМАНИЕ! Пожалуйста, при использовании лазерного гравера используйте специальную защиту для глаз. Также убедитесь, что помещение, в котором Вы производите работы хорошо проветривается, так как при использовании лазера на различных материалах могут выделяться токичные пары. Держите его подальше от детей и лиц, незнакомых с правилами пользования лазером.Вы можете сами расширять и обновлять своего mDrawBot. Так, добавив трехосевой акселерометр и гироскоп можно создать двухколесный самобалансирующий автомобиль. Добавив несколько механических деталей, робота можно превратить в плоттер. Единственным ограничением является Ваше воображение.
