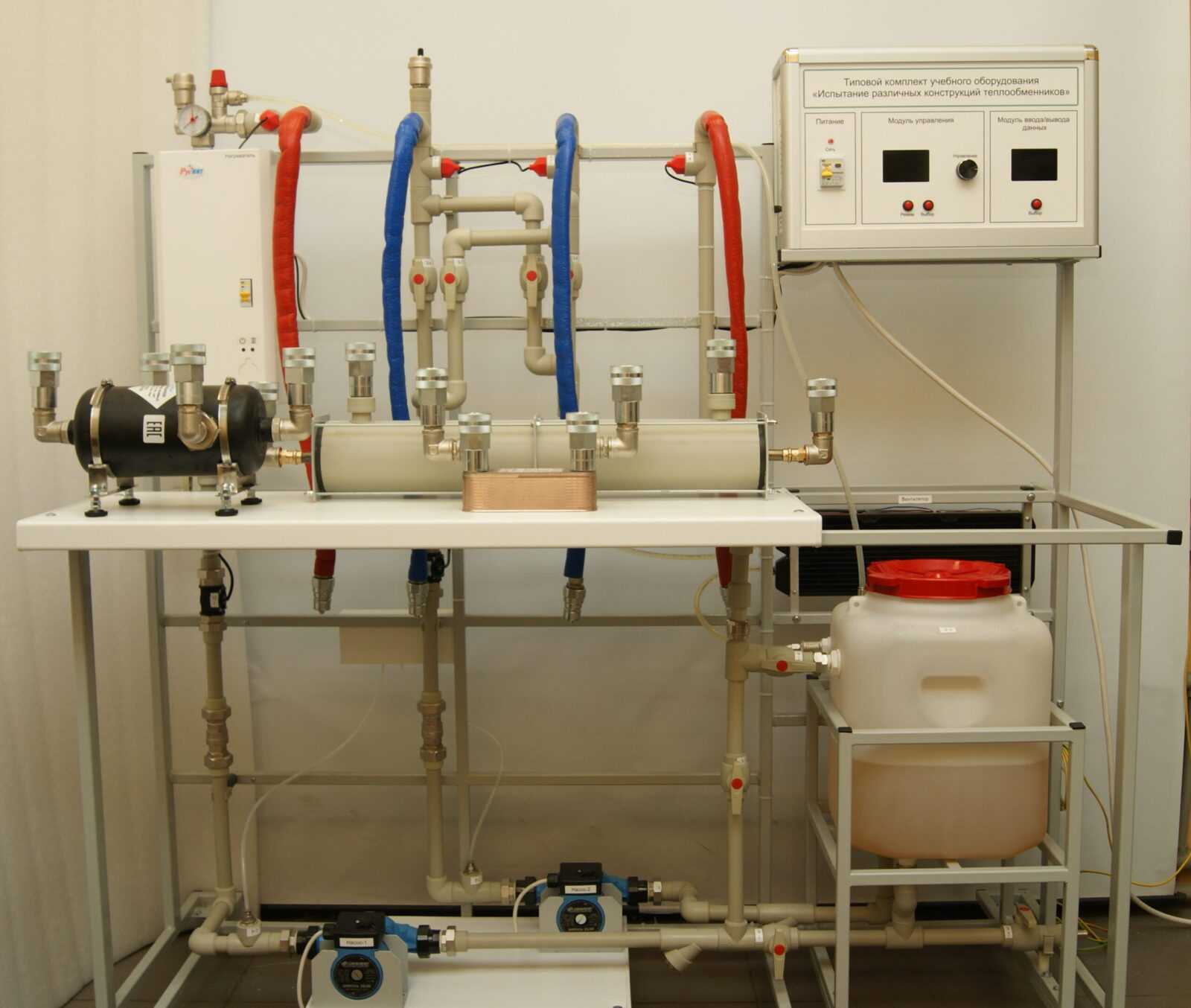

Учебный стенд-тренажер «Испытание различных конструкций теплообменников» ✅

Лабораторный учебный стенд «Испытание различных конструкций теплообменников» предназначен для проведения лабораторных работ по курсу «Теплотехника» и «Теплоэнергетика» для студентов технических специальностей.

Выполнение лабораторных работ способствует лучшему усвоению теоритического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Стенд позволяет проводить испытания теплообменников в режимах прямотока и противотока, а так же определять коэффициенты теплоотдачи и теплопередачи, КПД пластинчатого теплообменника, кожухотрубного теплообменника и теплообменника типа труба в трубе.

Для проведения лабораторных работ в состав стенда входят три модуля. Пластинчатый теплообменник, теплообменник типа труба в трубе и кожухотрубный теплообменник.

Лабораторные работы

1. Проведение испытаний теплообменников в режимах прямотока и противотока.
2. Измерение температуры на входе и выходе исследуемого теплообменника в горячем и холодном контурах.
3. Измерение расхода теплоносителей.
4. Определение коэффициентов теплоотдачи и теплопередачи.
5. Определение КПД пластинчатого теплообменного аппарата.
6. Определение КПД теплообменника типа труба в трубе.
7. Определение КПД кожухотрубного теплообменника.
