Учебный стенд по изучению различных видов цифрового кодирования и цифровой модуляции ✅ Арт. 15695

Предназначен для проведения лабораторного практикума по изучению различных видов цифрового кодирования и цифровой модуляции.

Комплекс должен обеспечивать проведение работ по изучению:
Бинарного кодирования вида: NRZ, NRZI, манчестер, дифференциальный манчестер;
Тринарного кодирования вида: RZ, AMI, HDB3, MLT-3, 4B/3T;
Тетрарного кодирования вида: 2B1Q;
Кодирования с использованием кодов замещения (4В/5В);
Амплитудной, частотной, фазовой и квадратурной (QPSK, QAM-16) модуляций;
Влияния помех на различные виды кодирования/модуляций;
Принципа работы кодера и декодера циклического корректирующего кода;
Процесса обнаружения и исправления ошибок, оценивать помехоустойчивость кода.

Комплекс позволяет:
Выбор способа кодирования/модуляции и декодирования/демодуляции;
Ввод числа для кодирования с клавиатуры;
Генерации случайного числа;
Запуска передачи/приема в циклическом режиме;
Добавление шума переменного уровня в линию связи;
Измерение мощности сигнала или помех в линии связи;
Индикацию:
1. заданных способов кодирования/декодирования;
2. значения передаваемого и принимаемого числа;
3. состояний передающего/премного блоков;
4. количества переданных/принятых байт/бит;
5. состояния регистров кодера/декодера циклического кода;
6. мощности сигнала в линии.
7. Подключение осциллографа к выводам линии связи через специальные гнезда для контроля сигнала.

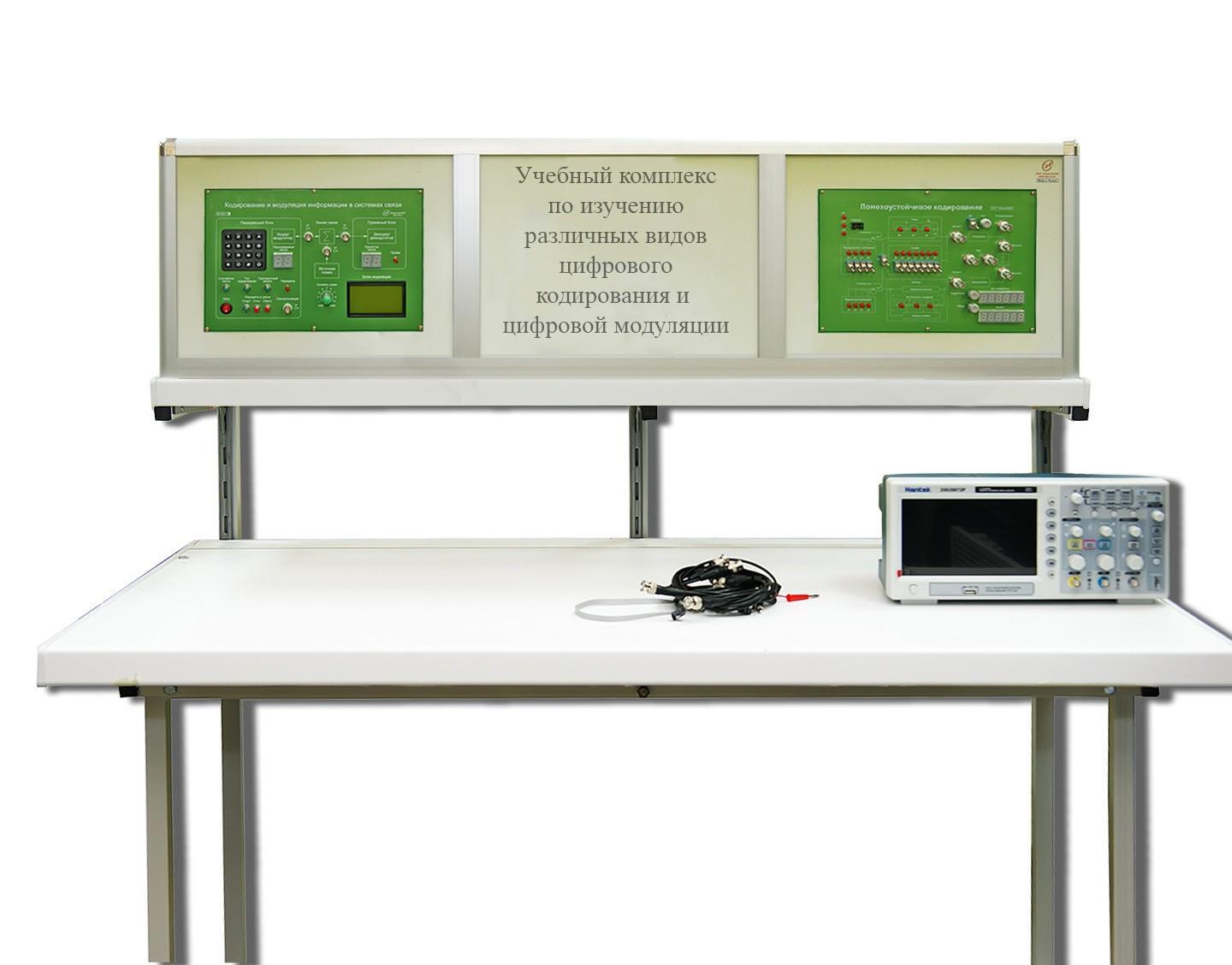

Конструктивно комплекс выполнен в виде двух отдельных блоков, размещенных в специальной стойке:
Блок 1 - «Помехоустойчивого кодирования»:
Блок 2 - «Кодирование и модуляция в системах связи».
Стойка и блоки удовлетворяют требованиям эргономики и техники безопасности. Все контрольные точки, используемые при проведении учебных работ в виде разъемов BNC.

Комплект поставки

• Стойка учебного комплекса для проведения лабораторных работ по курсу "Изучение помехоустойчивого кодирования" в составе:
  • Блок 1 - "Помехоустойчивого кодирования", включающий: "Кодер", "Декодер", "Блок ввода ошибок", "Модулятор", "Демодулятор";
  • Блок 2 - "Кодирования и модуляции в системах связи", включающий: "Передающий блок", "Приемный блок", "Источник помех", "Линию связи", "Блок индикации", "Клавиатуру".
• Комплект соединительных проводов.
• Цифровой осциллограф.
• Сопроводительная документация по эксплуатации комплекса.
• Методические указания по выполнению лабораторных работ.
• Мультимедийная методика (диск).
• Технический паспорт.
• Гарантийный талон.
