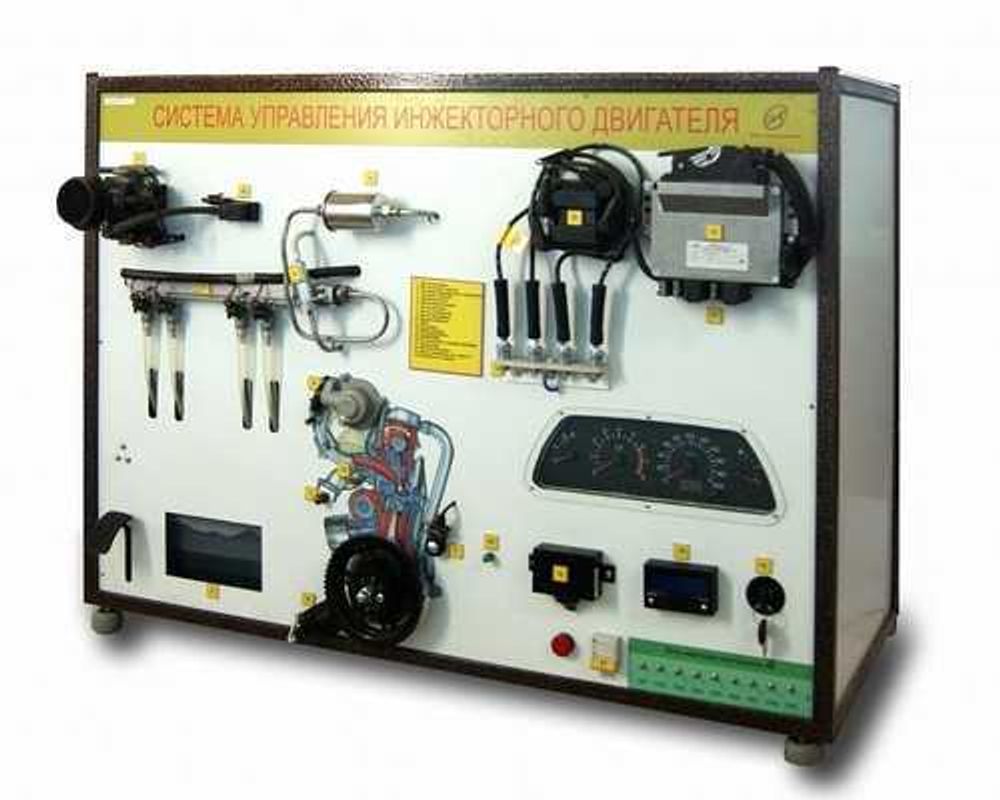

Учебный лабораторный стенд «Система управления инжекторного двигателя» ✅

Учебный лабораторный стенд предназначен для изучения систем питания и управления инжекторным двигателем.

На внешней панели учебного стенда расположен сенсорный ЖК экран позволяющий выводить информацию экспресс диагностики на внешнюю панель.

Учебное оборудование выполнено из металлического корпуса, покрытого металлопорошковой краской с лаковой защитой. Боковые и внешние панели выполнены из двухкомпозитного материала, все
мнемосхемы и надписи нанесены с помощью цветной печати. На внешней панели учебного оборудования нанесена схема двигателя автомобиля в разрезе.

К учебному оборудованию «Система управления инжекторного двигателя» прилагается мультимедийная методика, а также методические рекомендации.

Питание оборудования осуществляется от сети переменного тока, без использования автономных источников (аккумуляторов).

В состав учебного оборудования входит:

• Гидравлическая система, имитирующая процесс подачи топлива.
• Блок управления.
• Блок реле.
• Блок дроссельной заслонки.
• Датчик массового расхода воздуха
• Датчик температуры
• Датчик детонации
• Датчик концентрации кислорода в отработавших газах.
• Датчик положения коленчатого вала.
• Датчик положения распределительного вала.
• Клапан адсорбера.
• Бензонасос.
• Блок зажигания.
• Зубчатый диск с электроприводом, имитирующий работу двигателя.
• Система, обеспечивающая управление частотой вращения привода зубчатого диска, с формированием необходимых сигналов, поддерживающая всю систему в целом.
• Управление данной системы выполнено в виде педали дроссельной заслонки.
• Модуль системы АПС.
• Блок диагностики ошибок.
• Блок имитации неисправностей (15 неисправностей).
• Имитация управления температуры охлаждения жидкости.
• Регулятор давления.
• Измеритель давления в топливной рампе.
• Блок имитации засоренности топливного фильтра.
• Приборная панель.
• Блок модуля зажигания.
• Блок неисправностей, на котором размещены выводы с датчиков, необходимые для тестирования данных датчиков.
• Блок управления учебным стендом, обеспечивающий безопасное включение учебного стенда, а также включение учебного стенда с помощью замка зажигания, имитирующий работу на реальном автомобиле.
• Учебный стенд имеет встроенный процессор, а также систему оперативной диагностики системы зажигания автомобильного двигателя. В систему диагностики входит программа обеспечивающая экспресс анализ неисправностей с помощью индуктивных и емкостных экспресс датчиков. А также данная программа обеспечивает работу проверки в режиме осциллографа, диагностики компьютера, вольтметра, режим диагностики форсунок, режим диагностики датчиков, а также в режиме самописец.
• На учебном стенде выведены разъем USB и осциллографический разъем для подключения ёмкостных и индуктивных датчиков, а также разъем RS232 и USB для возможного подключения внешнего монитора и компьютера.

Комплект поставки

1. Учебный лабораторный стенд «Система управления инжекторного двигателя»
2. Мультимедийная методика
3. Методические рекомендации по выполнению лабораторных работ
4. Паспорт
5. Гарантийный талон
