Учебный лабораторный стенд «Промышленные датчики технологической информации. Физические величины» ✅

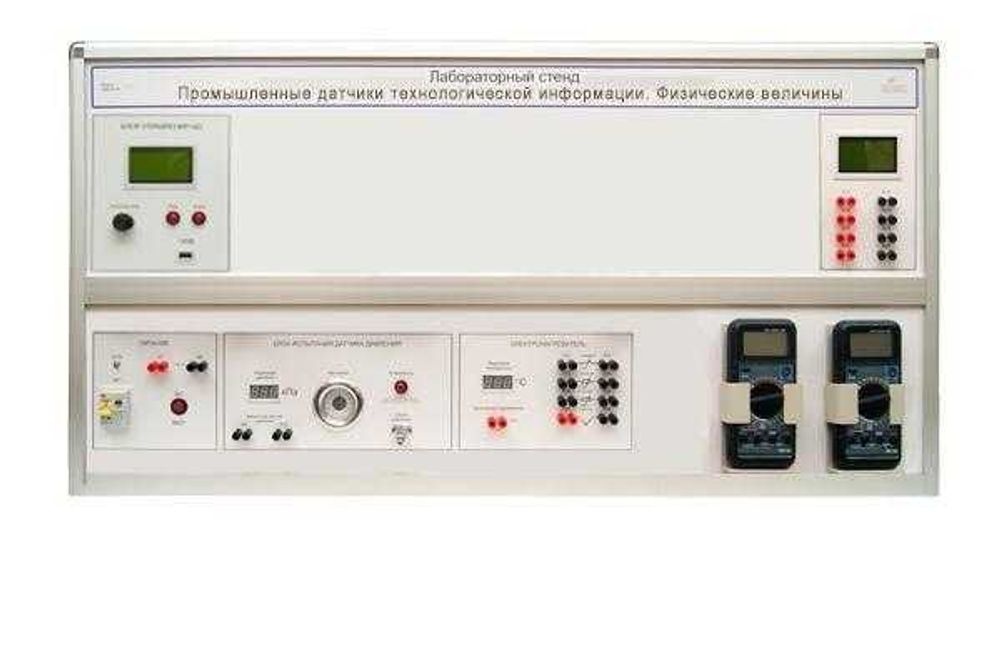

Учебный лабораторный стенд «Промышленные датчики технологической информации. Физические величины» (далее стенд) предназначен для проведения лабораторных работ в учреждениях среднего профессионального и высшего профессионального образования.

Стенд формирует два рабочих места при проведении лабораторных работ. Одновременно и активно могут работать два человека.

На лицевой панели расположены следующие тематические модули:

• Модуль «Питание» предназначена для ввода сетевого напряжения и включения источников вторичного электропитания. Модуль оснащен дифференциальным автоматом, клавишным выключателем с подсветкой, светодиодным индикатором «Сеть».
• Модуль «Изучение датчиков давления и расхода воздуха». Внутри модуля расположены источник избыточного давления воздуха, ресивер, запорная арматура, соединительные трубки, датчики давления и расхода. Модуль содержит в своем составе следующие датчики:
  • Тензорезистивный датчик избыточного давления
  • Тензорезистивный датчик дифференциального давления
  • Измерительная диафрагма
  • Датчик расхода воздуха
  Каждый датчик оснащен клеммами для подключения электропитания и подключения выхода к измерительному прибору.
• Модуль «Изучение датчиков температуры». Модуль содержит в своем составе: нагреватель, вентилятор, набор датчиков температуры, регулятор температуры, индикатор температуры. Модуль содержит в своем составе следующие датчики:
  • Интегральный датчик температуры
  • Термопара хромель-копель
  • Термосопротивление с НСХ М50
  • Регулируемый биметаллический термостат
  • Кремниевый терморезистор
  Каждый датчик оснащен клеммами для подключения электропитания и подключения выхода к измерительному прибору.
• Модуль «Изучение датчиков освещенности и цвета». Модуль содержит регулируемый источник света, набор датчиков освещенности, датчик цвета. В модуле установлены следующие датчики:
  • Фотодиод
  • Фототранзистор
  • Фоторезистор
  • Интегральный датчик цвета
  Каждый датчик оснащен клеммами для подключения электропитания. Выходные сигналы датчиков также выведены на соединительные клеммы.
• Панель «Задающие и измерительные приборы». На панели установлены измерительные приборы с клеммами для подключения. Панель выполнена на основе микропроцессорной системы со следующими характеристиками: Субмодули представляют собой сменные устройства, которые позволяют:
  • управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.)
  • производить измерения физических величин (ток, напряжение, температура, давление и т.д.)
  • обрабатывать и передавать измеренные величины

Лабораторные работы

1. Изучение датчика избыточного давления.
2. Изучение датчика дифференциального давления.
3. Изучение способов измерения расхода воздуха.
4. Изучение термопары хромель-копель.
5. Изучение термосопротивления с НСХ М50.
6. Изучение регулируемого биметаллического термостата.
7. Изучение кремниевого терморезистора.
8. Изучение фотодиода.
9. Изучение фототранзистора.
10. Изучение фоторезистора.
11. Изучение датчика цвета.

Комплект поставки

1. Настольный моноблок «Промышленные датчики технологической информации. Физические величины» - 1 шт,
2. Мультиметр – 1 шт,
3. Комплект соединительных проводов и кабелей – 1 комплект,
4. Набор измерительного инструмента – 1 шт,
5. Руководство по эксплуатации – 1 шт,
6. Руководство по выполнению базовых экспериментов – 1 шт,
7. Диск с мультимедийной методикой – 1 шт,
8. Гарантийный талон – 1 шт,
9. Паспорт – 1 шт.
