Учебный лабораторный стенд «Промышленные датчики технологической информации. Электрические величины» ✅

Учебный лабораторный стенд «Промышленные датчики технологической информации. Электрические величины» (далее стенд) предназначен для проведения лабораторных работ в учреждениях среднего профессионального и высшего профессионального образования.

Стенд формирует два рабочих места при проведении лабораторных работ. Одновременно и активно могут работать два человека.

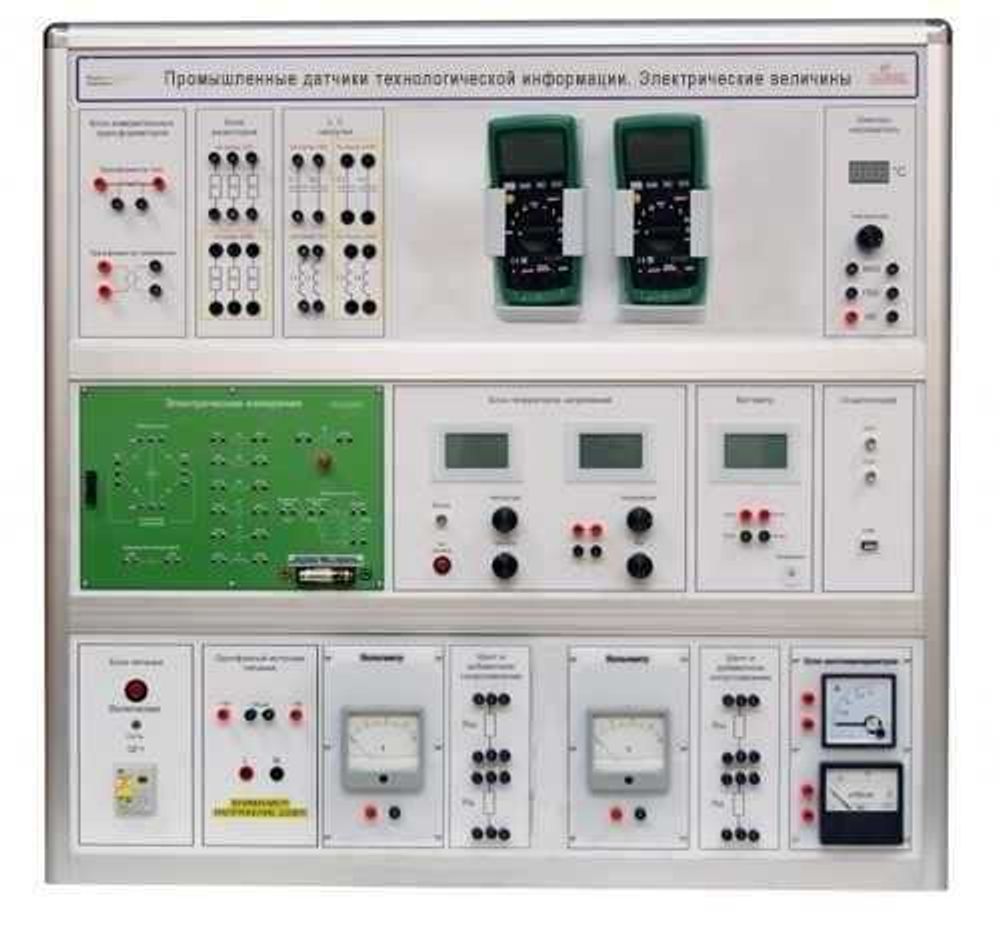

Учебный лабораторный стенд (далее стенд) представляет собой моноблок, выполненный из анодированных алюминиевых профилей С1-141 и С1-041. Лицевая панель, боковые, верхняя и нижняя панели выполнены из АБС пластика толщиной 4мм, светлого цвета с тиснением типа Z01.

На лицевой панели расположены следующие тематические модули:

• Модуль «Питание» предназначена для ввода сетевого напряжения и включения источников вторичного электропитания. Модуль оснащен дифференциальным автоматом, клавишным выключателем с подсветкой, светодиодным индикатором «Сеть». В состав модуля входит автотрансформатор.
• Модуль «Электрические измерения». Модуль содержит в своем составе следующие устройства:
  • Наборное поле для мостовых измерений
  • Нормальный элемент 2,5 В
  • Набор элементов
  • Пиковый детектор
• Модуль «Аналоговые измерительные приборы». Модуль содержит в своем составе следующие устройства:
  • Вольтметр постоянного напряжения
  • Миллиамперметр постоянного тока
  • Вольтметр переменного напряжения
  • Миллиамперметр переменного тока
  • Шунт и добавочное сопротивление
• Модуль «Цифровые измерительные приборы». В модуле установлены следующие устройства:
  • Датчик тока
  • Датчик напряжения
  • Цифровой измерительный модуль – должен представлять собой цифровой ваттметр с выводом данных на ЖК дисплей
  • Шунт и добавочное сопротивление
  Каждое устройство оснащено клеммами для подключения.
• Модуль «Нагрузка». В модуле установлены следующие устройства:
  • Активная нагрузка
  • Индуктивная нагрузка
  • Емкостная нагрузка
  • Наборное поле
  Каждое устройство оснащено клеммами для подключения.
• Панель «Задающие устройства и измерительные приборы». Панели установлены измерительные приборы с клеммами для подключения. Панель выполнена на основе микропроцессорной системы. Субмодули представляют собой сменные устройства, которые позволяют:
  • управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.)
  • производить измерения физических величин (ток, напряжение, температура, давление и т.д.)
  • обрабатывать и передавать измеренные величины

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации. Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.

Лабораторные работы

1. Изучение цифрового мультиметра.
2. Поверка вольтметра с магнитоэлектрической системой.
3. Поверка миллиамперметра с магнитоэлектрической системой.
4. Измерение постоянного тока и напряжения.
5. Измерение переменного тока и напряжения.
6. Расширение пределов измерения амперметра и вольтметра при помощи шунта и добавочного сопротивления.
7. Измерение активной и реактивной мощности при различных видах нагрузки.
8. Измерение сопротивления косвенным методом.
9. Измерение сопротивления мостом постоянного тока.
10. Измерение емкости мостом переменного тока.
11. Измерение индуктивности мостом переменного тока.
12. Измерение ЭДС потенциометром постоянного тока.
13. Измерение амплитуды переменного напряжения при помощи диодного амплитудного детектора.

Комплект поставки

1. Настольный моноблок «Промышленные датчики технологической информации. Электрические величины» - 1 шт,
2. Мультиметр – 1 шт,
3. Цифровой осциллограф – 1 шт,
4. Магазин сопротивлений – 1 шт,
5. Комплект соединительных проводов и кабелей – 1 комплект,
6. Набор измерительного инструмента – 1 шт,
7. Руководство по эксплуатации – 1 шт,
8. Руководство по выполнению базовых экспериментов – 1 шт,
9. Диск с мультимедийной методикой – 1 шт,
10. Гарантийный талон – 1 шт,
11. Паспорт – 1 шт.
