Учебный лабораторный стенд «Модель котельной» ✅

Учебный лабораторный стенд «Модель котельной» предназначен для проведения лабораторно-практических занятий по дисциплинам: АСУ ТП, основы теплотехники в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35°С и относительной влажности воздуха до 80 % при +25°С.

Комплект позволяет реализовать схему АСУ ТП как объектов ЖКХ, так и других промышленных объектов. Конструкция учебного стенда позволяет имитировать весь технологический процесс работы котельной малой мощности и обеспечивает выполнение режимов работы средств автоматизации КИПиА и процессов регулирования технологических параметров таких как:
t - температура,
Р - давление,
Н - уровня,
Q - расхода теплоносителя.

В состав стенда входит

1. Микропроцессорная система.
2. Подогреватель.
3. Бак - 2 шт.
4. Задвижки с электроприводом - 3 шт.
5. Панель управления.
6. Центробежный насос - 2 шт.
7. Расходомер - 3 шт.
8. Счетчик воды.
9. Датчик давления - 5 шт.
10. Термоманометр.
11. Цифровой датчик температуры - 5 шт.
12. Радиатор отопления - 2 шт.
13. Группа безопасности.
14. Коммуникационные линии, выполненные из полипропилена
15. Фильтр очистки
16. Модель элеваторного узла
17. Запорная арматура.

Модель элеваторного узла - представляет собой модель элеваторного узла и предназначена для демонстрации подмешивания холодной воды обратного контура в горячий теплоноситель с целью экономии тепловой энергии.

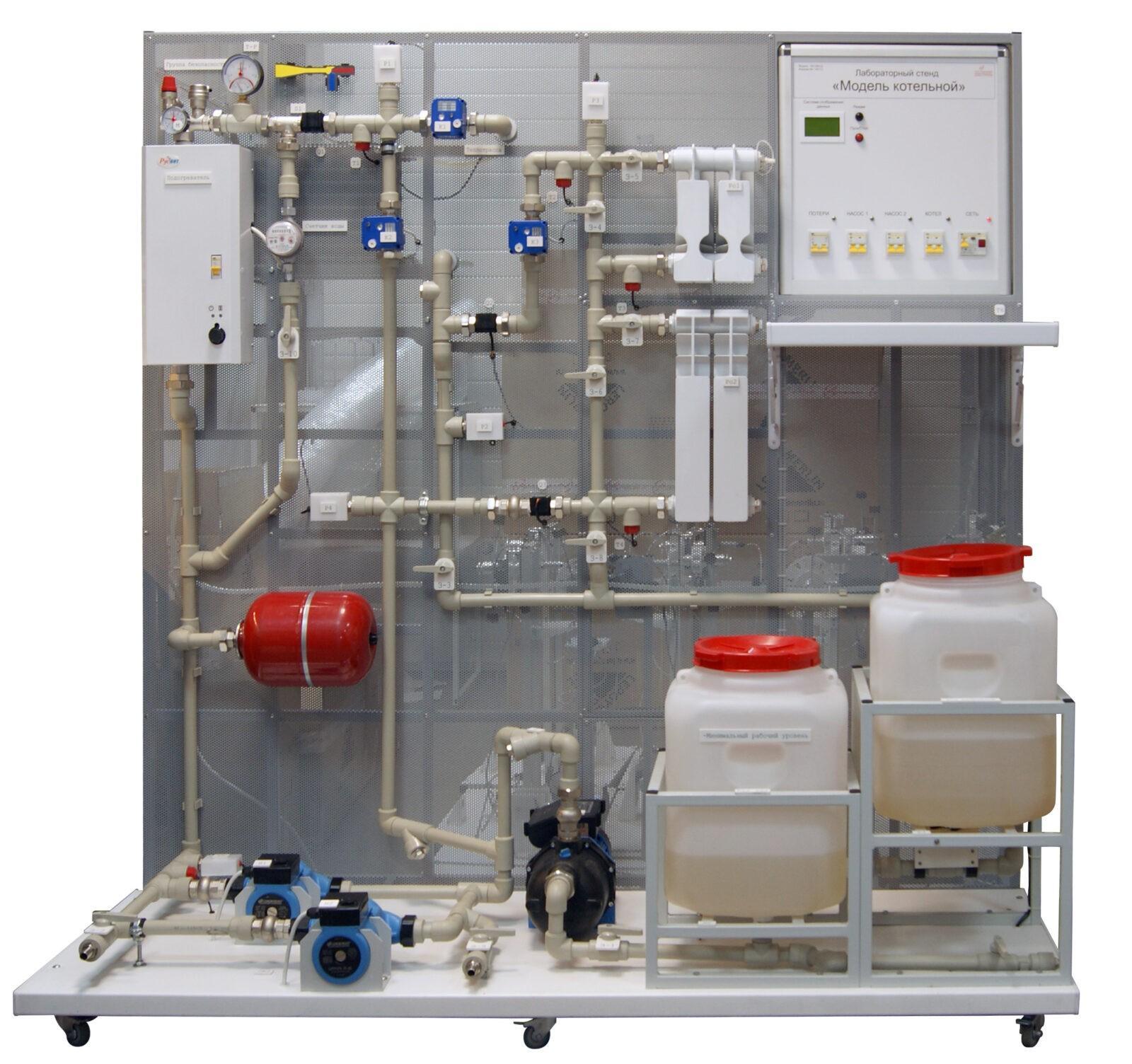

Комплект выполнен в виде учебного стенда рамной конструкции. Основанием учебного стенда является сварная рама, выполненная из стального проката с покрытием порошковой краской. На раме размещается тематический моноблок, выполненный из алюминиевого анодированного профиля и лицевыми панелями из алюминиевого композитного материала. Также на раме установлена столешница из белого диэлектрического материала и основные элементы модели котельной. Рама оборудована колесными опорами.

Комплект поставки

1. Лабораторный стенд
2. Программное обеспечение
3. Мультимедийная методика
4. Методические указания
5. Ноутбук
6. Компьютерная мышь
7. Комплект соединительных проводов
8. Масштабная 3D модель смешивающего элемента элеваторного узла в разрезе.
9. Радиомодем для передачи данных с лабораторного стенда на диспетчерский пункт, смоделированный на ноутбуке.
