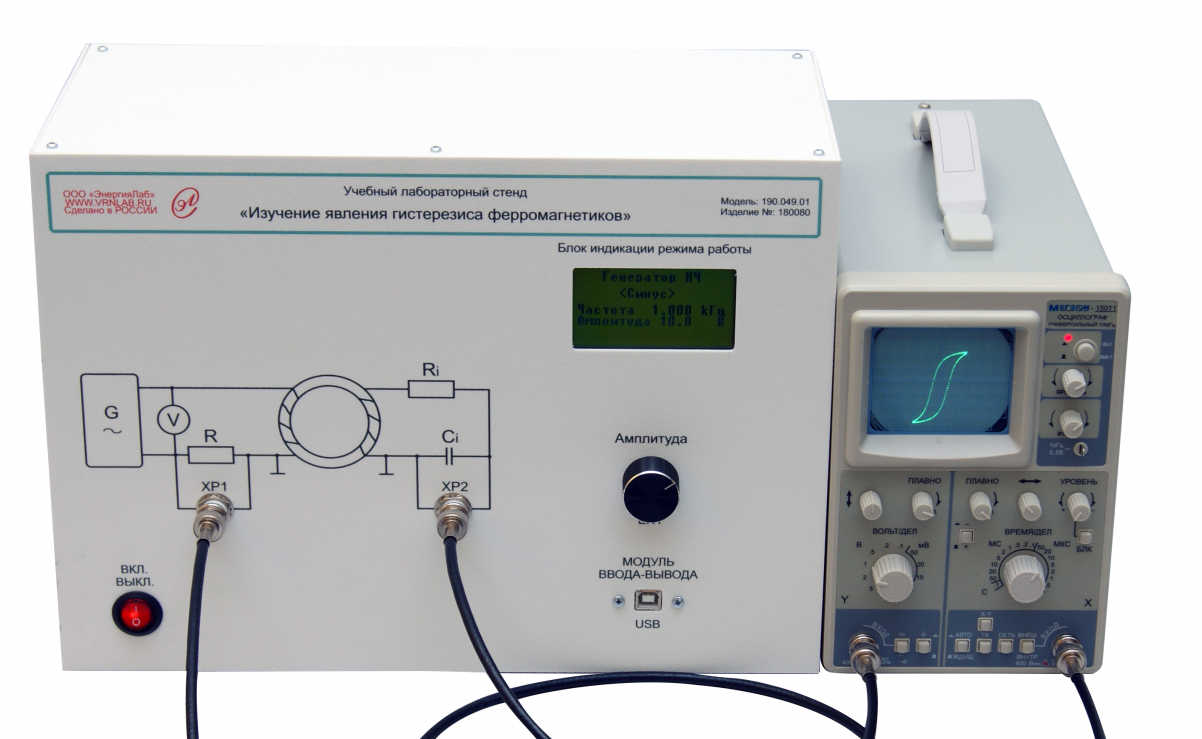

Учебный лабораторный стенд «Изучение явления гистерезиса ферромагнетиков» ✅

Лабораторная установка формирует одно рабочее место и обеспечивает проведение эксперимента по теме «Ферромагнетики. Явление гистерезиса. Основная кривая намагничивания» учебного лабораторного практикума. Лабораторный комплекс используется для постановки лабораторных работ и проведения практических и демонстрационных занятий по курсу «Электричество и магнетизм», «Квантовая (Атомная) физика»

Лабораторная установка является учебной моделью прибора, предназначенного для воспроизведения серии измерений (эксперимента) по исследованию явления гистерезиса ферромагнетиков. Основным элементом учебной установки является микропроцессор, в базе данных которого хранятся сведения обо всех измерениях и параметрах эксперимента, а также необходимые команды управления для связи с периферийными устройствами (LCD ЖК Индикатором, датчиками, кнопками и ручками управления и т.д.) Прибор представляет собой законченный блок, исследуемый образец модель магнитомягкого материала (сплав феррит ZnO никель-цинковый)

Управление установкой осуществляется с помощью специального пульта управления. Установка снабжена микропроцессорной системой управления, контроля и измерения необходимых параметров. Для визуализации петли гистерезиса используется осциллограф учебный ОСУ-10.

Установка выполнена в виде законченного блока, не требующего вмешательства пользователей в процессе эксплуатации. Учебная установка конструктивно состоит из нескольких блоков, объединённых в единый модуль:
- объекта исследования: исследуемый образец модель магнитомягкого материала, например сплав феррит ZnO никель-цинковый.
- блок измерения, содержащий набора датчиков (измерение тока в намагничивающей обмотке, индукции магнитного поля в измерительной обмотке).
- блока индикации режима работы, ЖК-дисплей.
- блока ввода-вывода для обмена с микроконтроллером цифровыми сигналами.
- стабилизированного источника питания для формирования и подачи необходимого напряжения на все элементы схем. Стабилизатор 7805, Номинальный выходной ток 1.5 А; Максимальное входное напряжение 40 В; Выходное напряжение 5 В;

Соединения выполнены навесным монтажом проводом МГТФ.

Прибор работает под управлением оригинальной однокристальной встроенной операционной системы микроЭВМ, предназначенной управления установкой и контроля параметров эксперимента.
режим: символьно-гарфический,
число поддерживаемых команд управления: 4 (опрос кнопок управления)
число поддерживаемых каналов измерения: 2, используя встроенное АЦП.

Учебная установка комплектуется полным методическим руководством, включающим теоретическую часть и экспериментальную часть (порядок выполнения), диском с программным обеспечением, включающим методические материалы по выполнению лабораторной работы в электронном виде, необходимыми соединительными проводами. Установка выполнена в климатическом исполнении УХЛ, категория 4.2 ГОСТ 15150-69.
