Учебный лабораторный стенд «Изучение холодильной установки с МПСО» ✅

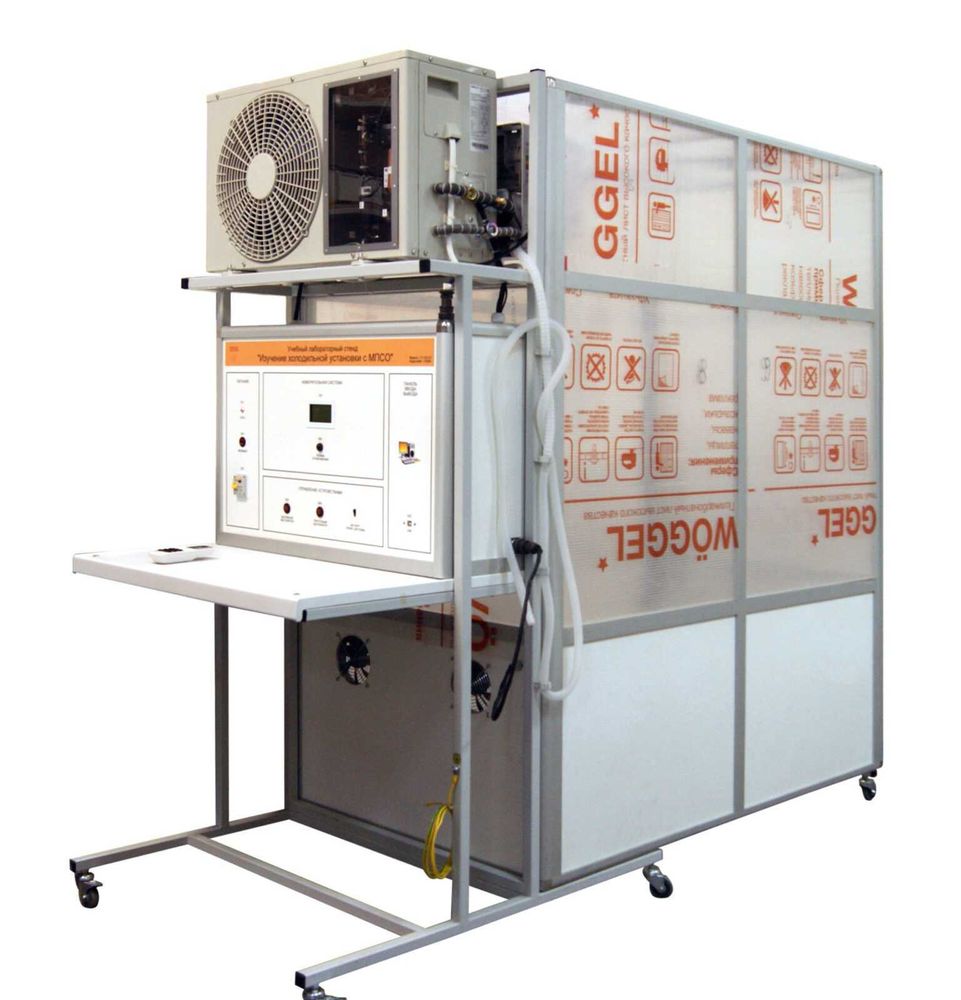

Учебный лабораторный стенд «Изучение холодильной установки с МПСО» (далее стенд) применяется для использования в качестве учебного оборудования при изучении промышленного холодильного оборудования, его устройства и функционирования, в средних специальных и высших учебных заведениях.

Стенд представляет собой рамное основание, выполненное из стального профиля ГОСТ 8639-82. Рамное основание покрыто порошковой краской ГОСТ 9.410-88. Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании располагается установка охлаждения воздуха.

Установка представляет собой кондиционер воздуха. Корпус наружного блока имеет вырезы, закрытые прозрачными панелями из материала согласно ГОСТ 10667-90 для наблюдения внутреннего устройства. Внутренний блок устанавливается в специальном боксе, имитирующем внутренний объем помещения. Бокс выполнен из алюминиевых профилей, с установкой панелей из АБС пластика (ТУ 2246-003-33513246-2004). Бокс имеет съемную теплоизоляцию. Для удобства транспортировки бокс выполняется разборным.
Для изучения параметров микроклимата внутри бокса устанавливаются датчики температуры и влажности.
Бокс оснащается системой приточно-вытяжной вентиляции.

Холодильная установка оснащена датчиками давления и температуры, установленными в различных точках. Также установка снабжена смотровым стеклом, позволяющим наблюдать соотношение жидкой и газообразной фаз хладагента.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на стенде, подключаются к измерительной системе.

Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, температуры, влажности, электрической мощности, количества потребленной электроэнергии, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.

Для выбора группы параметров, которые отображаются на ЖК дисплее, в данный момент, используется кнопка «Режим».
Измерительная система имеет возможность подключения к ноутбуку по интерфейсу USB.
Измерительная система выполняется на базе микропроцессорной технике.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.

При подключении стенда к персональному компьютеру с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном и графическом виде.

Измерительная система выполнена в формате моноблока из алюминиевого профиля с панелями из АБС пластика (ТУ 2246-003-33513246-2004).

Панели имеют светлый цвет и текстуру «песок», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.
