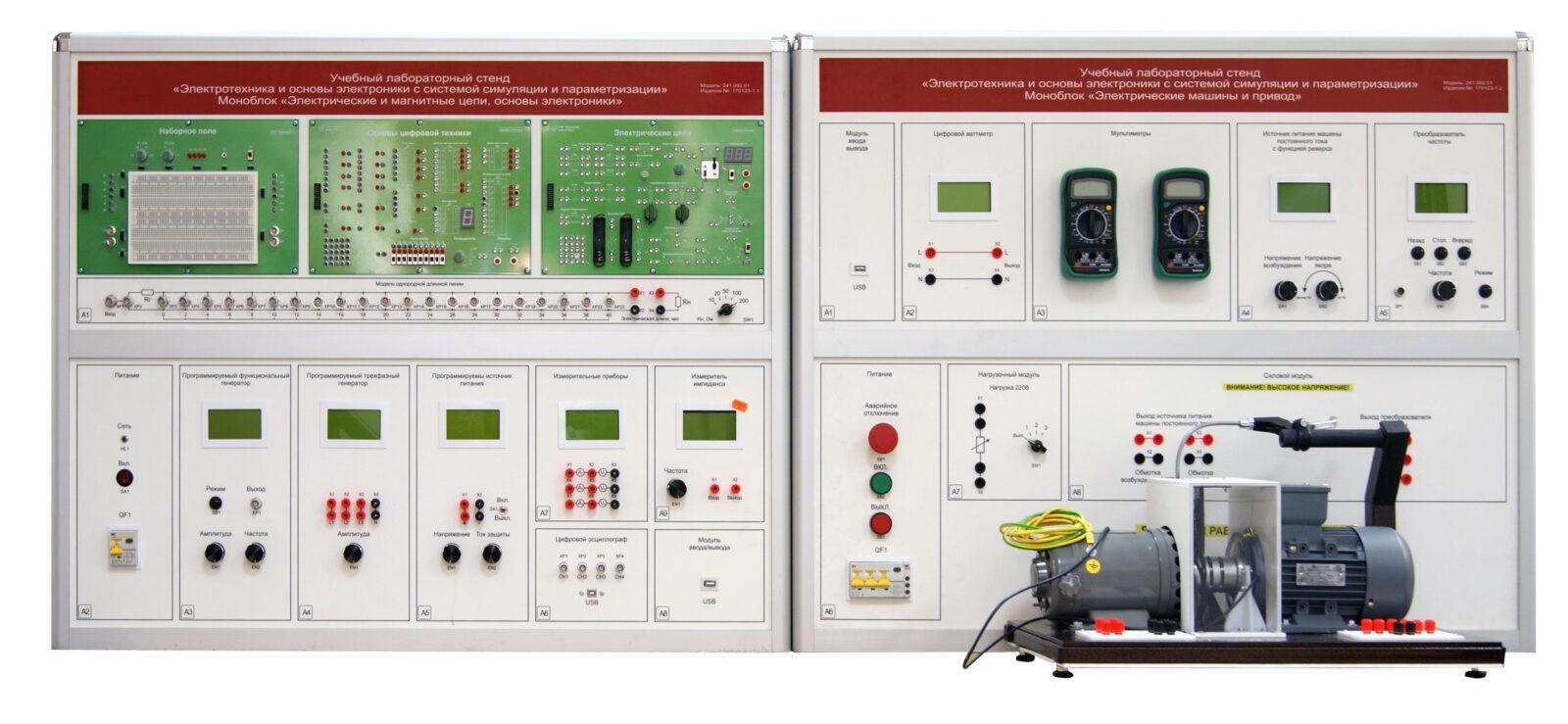

Учебный лабораторный стенд «Электротехника и основы электроники с системой симуляции и параметризации» ✅

Учебный лабораторный стенд «Электротехника и основы электроники с системой симуляции и параметризации» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

1. Потребляемая мощность, 500 В·А
2. Напряжение питания, 380 В
3. Частота, 50 Гц
4. Класс поражения электрическим током I
5. Диапазон рабочих температур, °С
5.1 Нижнее значение границы диапазоны, не более 10°
5.2 Верхнее значение границы диапазона, не менее 35°
6. Максимальная влажность, не более 80%
7. Габаритные размеры
7.1 Длина, 2000 мм
7.2 Высота, 800 мм
7.3 Ширина, 300 мм
8. Масса, не более 120 кг
9. Количество человек для работы на комплекте, не менее 4
10. Электромашинный агрегат
11. Машина постоянного тока независимого возбуждения
12. Асинхронная машина переменного тока
13. Моноблок «Электрические и магнитные цепи, основы электроники»
14. Модуль «Питание»
15. Программируемый функциональный генератор
16. Программируемый трехфазный генератор
17. Программируемый источник питания
18. Модуль «Измерительные приборы»
19. Цифровой осциллограф
20. Модуль «Измерение импеданса»
21. Наборное поле
22. Микропроцессорная система на 5 субмодулей
23. Модуль ввода-вывода
24. Моноблок «электрические машины и привод»
25. Модуль «Питание»
26. Силовой модуль
27. Цифровой ваттметр
28. Модуль «Источник питания машины постоянного тока с функцией реверса»
29. Преобразователь частоты
30. Нагрузочный модуль
31. Модуль для ввода-вывода
32. 3D модель асинхронного двигателя с коротко замкнутым ротором
33. Комплект минимодулей
34. Мультиметр - 2 шт.
35. Комплект проводов и соединительных шнуров
36. Диск с мультимедийной методикой
37. Комплект программного обеспечения
37.1. Управление источниками питания
37.2. Регистрация данных от измерительных приборов
37.3. Обработка и сохранение данных результатов экспериментальных исследований
37.4. Наложение графиков в одной плоскости
37.5. Определение зависимостей исследуемых величин
