Учебный лабораторный стенд «Автоматика на основе программируемого контроллера» ✅

Учебное оборудование состоит из двух модулей. Модули подключаются между собой специальным кабелей идущим в комплекте.
Корпуса учебных модулей изготовлены из диэлектрического пластика, внешние панели выполнены из фольгированного стеклотекстолита с нанесением надписей и схем методом шелкографии.

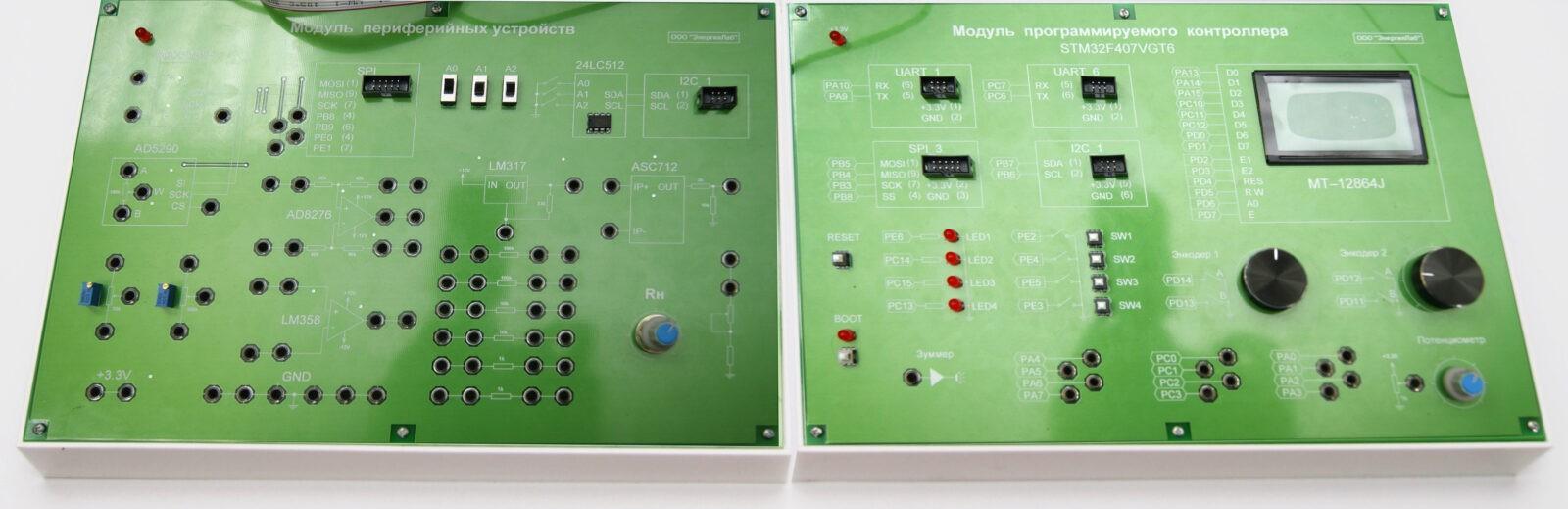

Модуль программируемого микроконтроллера (ARM Cortex-M4)
На передней части панели расположены:
- кнопка BOOT
- кнопка Reset
- четыре кнопки пользователя
- четыре светодиода
- потенциометр
- зуммер
- 2(два) энкодера типа EVE
- схема контроллера STM32F407VGT6 с контактными гнездами
- ЖК дисплей МТ-12864J-2FLG-3V
- IDC разъемы UART - 2шт, SPI - 1 шт, I2C - 1шт
На боковой панели расположены разъемы:
- питания
- USB

Программирование микроконтроллера происходит через встроенный Bootloader

Учебный модуль комплектуется датчиком температуры с интерфейсом 1-Wire, дополнительным переходником USB – UART (для внутрисхемного программирования), дополнительно модуль может комплектоваться радиомодулем для беспроводной передачи USB - UART.

Модуль периферийных устройств

На передней панели расположены:
- микросхема памяти 24LC512(или аналогичная) со схемой подключения
- микросхема цифрового потенциометра AD5160(или аналогичная) со схемой подключения
- микросхемы операционных усилителей со схемой подключения
- микросхема регулируемого стабилизатора напряжения со схемой подключения
- микросхема MAX3185 со схемой подключения
- нагрузочное сопротивление

Модуль комплектуется термопарой
