Учебный лабораторный комплекс «Сборка и программирование летательного аппарата типа крыло»

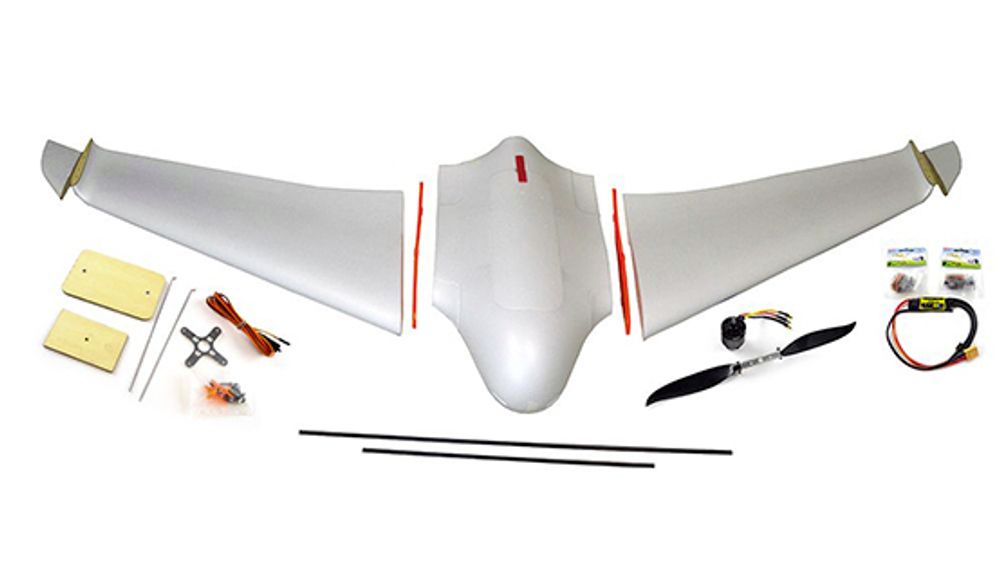

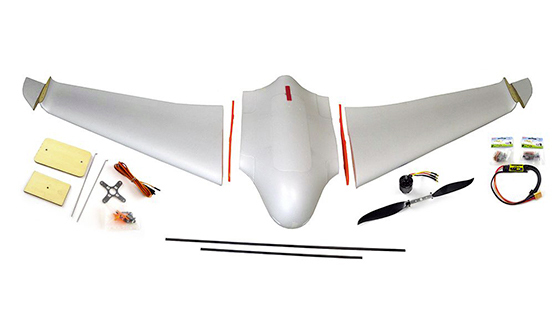

Комплекс включает в себя кит-набор для сборки летательного аппарата среднего класса и набор необходимых инструментов и запчастей, позволяющих произвести сборку, наладку и испытания данного ЛА. Собранный летательный аппарат позволяет выполнять маловысотные маневры, облет объекта, движение по запрограммированному маршруту и посадку.

Конструкция аппарата обеспечивает стабильность полета и выполнения различных практических и прикладных задач. Также комплекс содержит в себе модуль специализированного ПО, предназначенного для изучения принципов в конструирования, сборки наладки и испытания различных БПЛА.

Для изучения особенностей программирования микроконтроллеров вместе с комплексом поставляется курс лабораторных работ для освоения базовых возможностей микроконтроллеров на базе arduino.

Также комплекс содержит в себе модуль специализированного ПО "Сборка и программирование БПЛА".

Модуль содержит графическую информацию, трехмерные модели материалов, оборудования, приспособлений и инструмента аналогичные реальным. Программа позволяет проводить учебные работы согласно методическим рекомендациям а также осуществлять изучение конструкции и поэтапную сборку виртуальной цифровой копии (двойника) изучаемого в рамках лаборатории БПЛА. Модуль представляет собой оконное приложение.  Модуль позволяет с помощью трехмерной графики и анимации провести изучение конструкции, устройства и принципов работы квадрокоптеров. ПО содержит в себе пошаговую демонстрацию по сборке квадрокоптера, а также интерактивные подсказки по устройству и назначению каждого элемента, в ПО представлены основные операции по обслуживанию, настройке, и ремонту квадрокоптера, соответствующему поставляемому.

Учебный комплекс состоит из следующих модулей:

• Модуль-набор для сборки и изучения летательного аппарата;
• На базе модульного решения, соответствующего стандарту «Летающее крыло» с полетным контроллером сопряженный с учебным тренажером пилотирования;
• Модуль специализированного ПО для изучения конструкции и устройства ЛА;
• Модуль-лаборатория 2 рабочих места для изучения курса программирования микроконтроллеров на базе Arduino.

Габариты и вес комплекса с ПК и инструментами (брутто):

• Максимальные ДхШхВ(мм): 1800x800x600;
• Вес: не более 60кг.

Состав комплекса и технические характеристики:

1. Кит-набор для сборки БПЛА с набором ЗИП

• Полетный контроллер класса PX4/Inav/Betaflight с GPS – 1 шт;
• Аккумуляторная батарея Li-Po – 1 шт;
• Аппаратура радиоуправления – 1 шт;
• Зарядное устройство – 1шт;
• Крепежные элементы для силовой установки – 1 шт;
• Пульт управления – 1 шт;
• Аккумуляторная батарея – 1 шт;
• Комплект телеметрии 433 Мгц для удаленного управления – 1 шт;
• Малогабаритная камера для фотосъёмки – 1 шт;
• Инструкция по сборке и эксплуатации комплекса (в печатном виде, формата А4) – 1 шт.

2. Набор базовых инструментов для сборки аппарата:

• Набор отверток с битами – 1 шт;
• Ключ сборочный универсальный – 1 шт;
• Плоскогубцы – 1 шт;
• Паяльник мощностью 30 ватт.

3. Ноутбук для программирования полета БПЛА

Ноутбук с предустановленной операционной системой и необходимым ПО.

4. Модуль специализированного ПО для изучения конструкции и устройства беспилотных ЛА Специализированное программное обеспечение «Конструкция беспилотных ЛА» позволяет с помощью трехмерной графики и анимации провести изучение конструкции, устройства и принципов работы БПЛА. ПО содержит в себе пошаговую демонстрацию по сборке аппарата, а также интерактивные подсказки по устройству и назначению каждого элемента, в ПО представлены основные операции по обслуживанию, настройке, и ремонту аппарата, соответствующему поставляемому. Также ПО содержит модуль контроля знаний и экзаменационной сборки аппарата под различные входные условия с проверкой совместимости компонентов после сборки и присвоения баллов.

Перечень деталей и узлов, которые представлены в виде трехмерных моделей:

• Корпус;
• Двигатель;
• Проводка;
• Плата контроллера;
• Блок батарей;
• Сборочные винты;
• Инструмент для сборки;
• Вспомогательные части и крепления;
• Условные обозначения винтов.

5. Модуль-лаборатория для изучения курса программирования микроконтроллеров на базе Arduino. Данный модуль представляет из себя комплект для оборудования учебного класса-лаборатории по обучению программированию микроконтроллеров на базе Arduino. Учебный класс содержит в себе 2 рабочих места, оборудованных микроконтроллером и набором сопутствующих электронных компонентов, необходимых для выполнения лабораторных работ, а также набор методической литературы с подробным изложением хода работ и инструкциями по сборке схем и проведению опытов.

Модуль содержит в себе комплекты оборудования и методическое обеспечения для проведения работ по следующим разделам:

1) Знакомство с микроконтроллерами;

2) Сборка простейших схем;

3) Протоколы передачи данных;

4) Индикаторы и дисплеи;

5) Двигатели;

6) Датчики и приборы беспилотного летательного аппарата.
