Учебный комплекс «Теоретическая механика. Статика» ✅

Учебный лабораторный комплекс «Теоретическая механика. Статика» ЭЛБ-161.015.01 предназначен для проведения цикла лабораторно-практических занятий дисциплины «Теоретическая механика» и позволяет изучать системы плоских сил, системы сходящихся сил и определять величину и направление равнодействующей силы. Учебный лабораторный комплекс представляет собой открытую информационно-измерительную систему с возможностью передачи данных эксперимента на внешний компьютер посредством стандартного интерфейса USB.

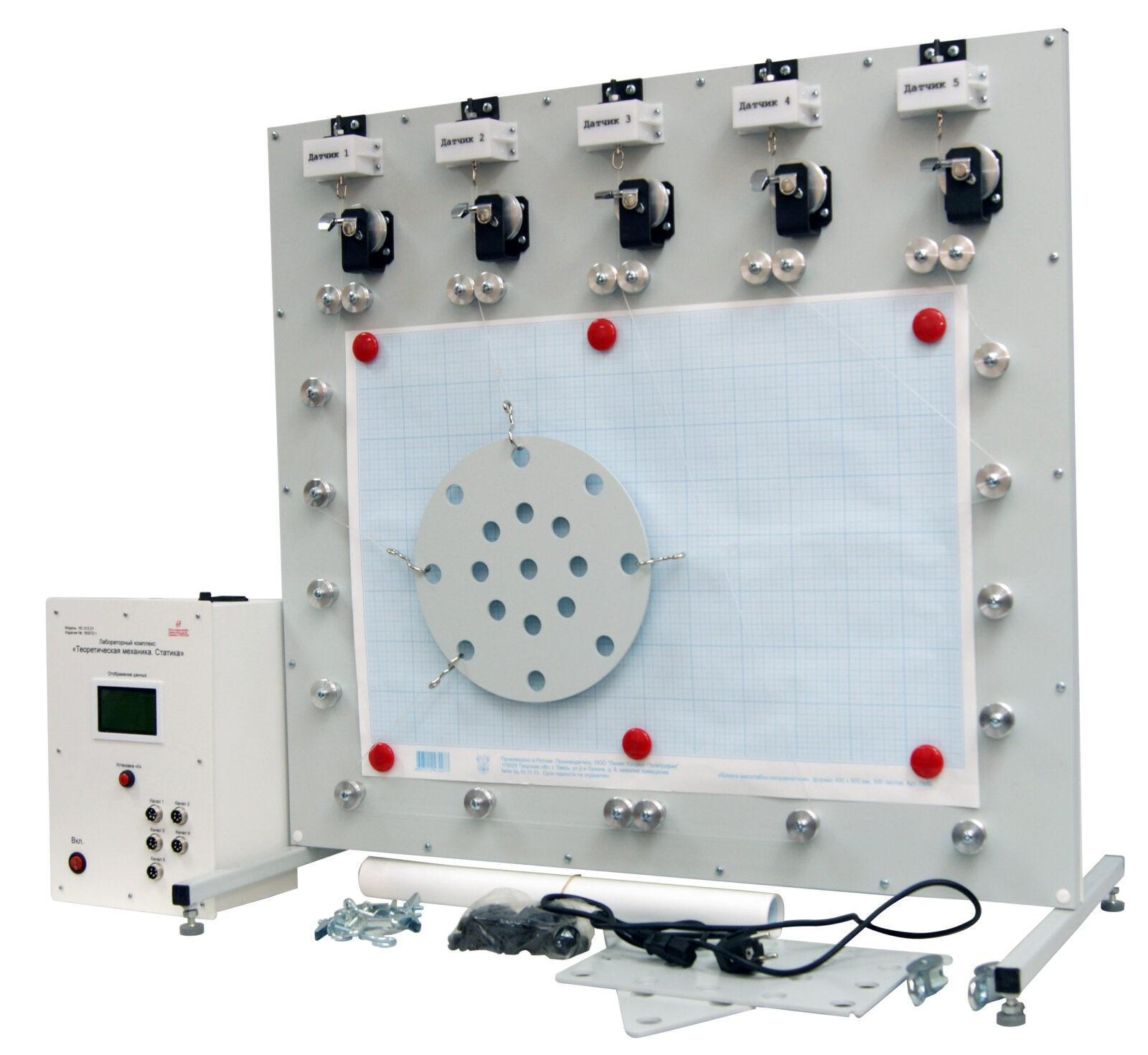

В состав учебного лабораторного комплекса входит учебный стенд, представляющий собой сварную раму, по периметру которой размещены двадцать неподвижных роликов. В верхней части рамы расположены пять силоизмерителей (тензометрических датчиков) с устройствами натяжения (колки). Передняя панель рамы выполнена в виде плоского металлического листа, на котором, с помощью магнитных фиксаторов, закреплен бумажный лист с измерительной сеткой.

В состав поставки учебного лабораторного комплекса входят прямоугольный, треугольный и круглый экспериментальные образцы, а также комплект грузов для изменения величины нагрузки. В образцах и грузах предусмотрены отверстия для фиксации зацепов гибких тросиков. В комплект входят гибкие тросики различной длинны, видом зацепа, скобой и концевыми роликами, что позволяет исследовать различные варианты статической нагрузки экспериментальных образцов.

Силоизмерители (тензометрические датчики) соединяются с Измерительным Блоком коаксиальными кабелями. Измерительный Блок представляет собой специализированную микропроцессорную систему сбора, обработки и визуализации данных тензометрических датчиков. С целью компенсации систематической ошибки измерения предусмотрена функция начальной калибровки «Установка «0».
