Учебное оборудование «Исследование дифракции Фраунгофера на дифракционной решетке» ✅

Учебное оборудование "Исследование дифракции Фраунгофера на дифракционной решетке" предназначено для:

• изучения дифракции Фраунгофера;
• изучения дифракционной решетки;
• определения длины волны монохроматического света с помощью дифракционной решетки.

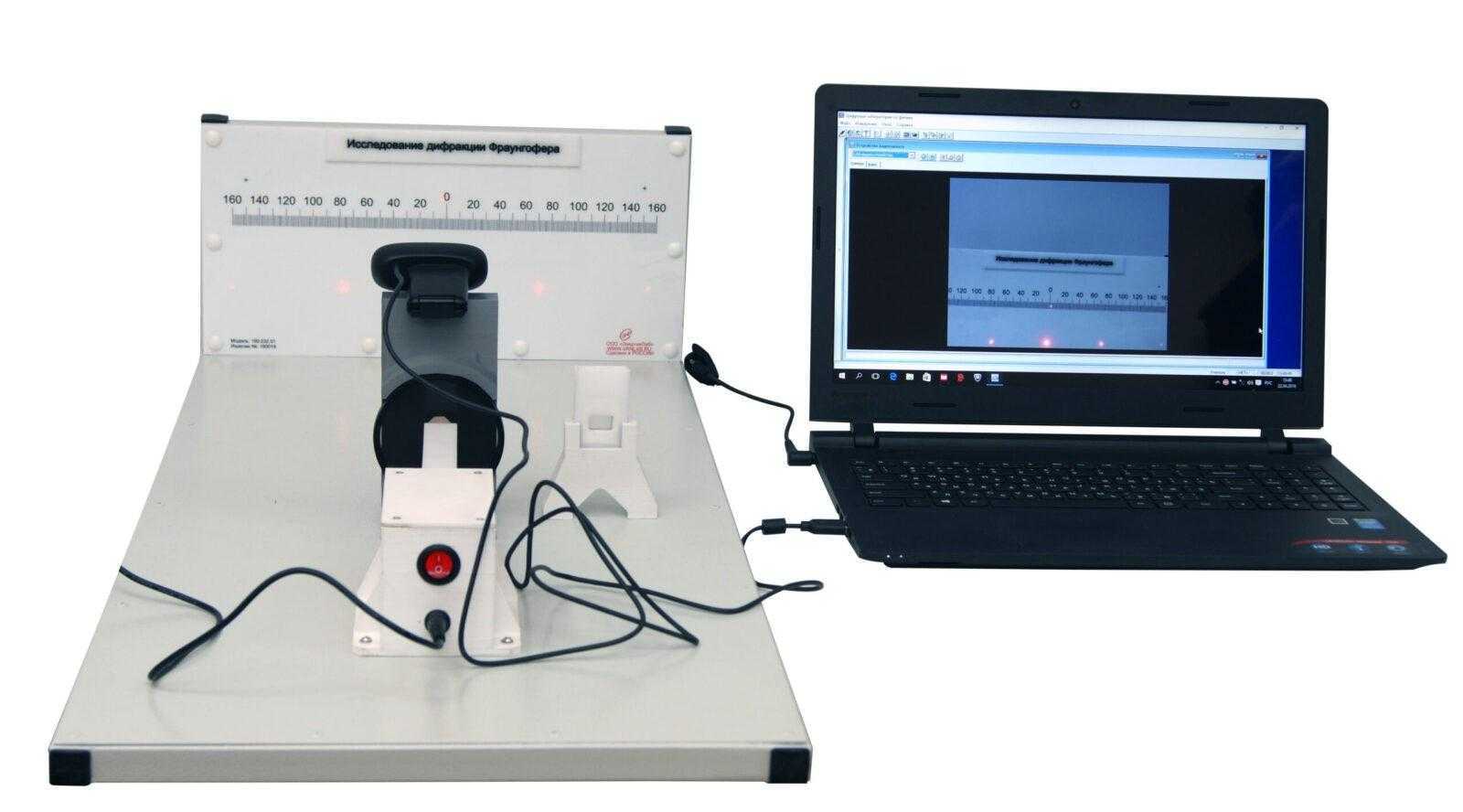

Оптическая схема учебного оборудования включает источник когерентного излучения; дифракционную решетку; поляризатор и экран. Для установки оптических элементов используются стойки; две из которых входят в оптическую схему; а третья является дополнительной. На одной из основных стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания; на другой - установлены дифракционная решетка и поляризатор, использующийся для регулировки яркости дифракционной картины. На этой же стойке находится Web-камера; с помощью которой дифракционный спектр регистрируется компьютером. Дополнительная стойка служит для размещения двух дифракционных решеток, не используемых в данный момент в эксперименте.

Обработка фотографий дифракционной картины проводится в компьютерной программе и заключается в определении координат дифракционных максимумов различных порядков с помощью программного измерителя расстояний. Предварительно проводится калибровка измерителя и совмещение нуля оси ОX с главным дифракционным максимумом.
