Учебная установка «Определение коэффициента теплопроводности воздуха» ✅

Установка для измерения коэффициента теплопроводности воздуха предназначена для проведения лабораторных работ по курсу «Физика» в системе среднего и высшего профессионального образования.

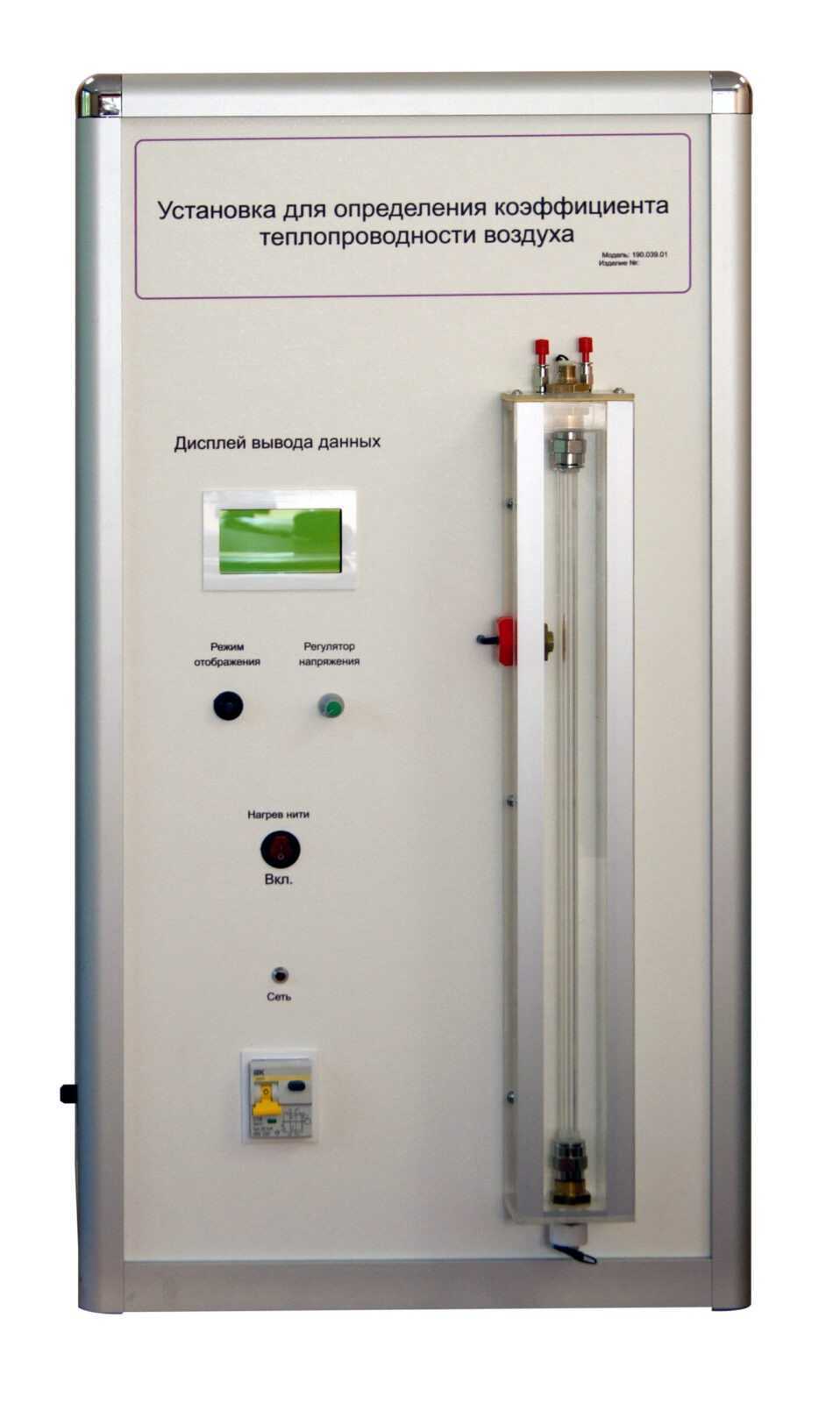

Стенд состоит из алюминиевой рамы, обшитой белым пластиком, на которой смонтированы:

• емкость со стеклянной трубкой, в которой располагается вольфрамовая нить;
• ЖК дисплей отображения результатов измерений и настраиваемых параметров;
• регулятор напряжения;
• датчик температуры воды, заполняющей полость, ограниченной трубкой и стенками сосуда;
• автоматический выключатель «Сеть» для включения/отключения питания стенда;
• кнопочный выключатель электропитания;

Лабораторная установка представляет собой трубку, в которой установлена вольфрамовая нить. Свободное пространство трубки заполнено воздухом. Трубка помещена в герметичную емкость, заполненную водой, температура последней определяется датчиком температуры. Вольфрамовая нить подключена к источнику электрического тока, напряжение изменяется с помощью регулятора напряжения. Величина напряжения и силы тока, а также температуры воды отображается на ЖК дисплее. При нагревании нити создается разность температур вдоль оси трубки. В ходе эксперимента температура воды поддерживается постоянной для создания неравновесного состояния системы, при котором переносимый тепловой поток не изменяется. В результате происходит изменение силы тока при постоянном напряжении и, соответственно, сопротивления нити.

Комплект поставки

1. Учебная установка «Определение коэффициента теплопроводности воздуха»
2. Сетевой шнур
3. Мультимедийная методика (учебный видеоролик)
4. Методические указания по выполнению лабораторной работы
5. Паспорт и гарантийный талон
