Цветной сенсорный AMOLED HDMI-дисплей 5,5” / 1920×1080

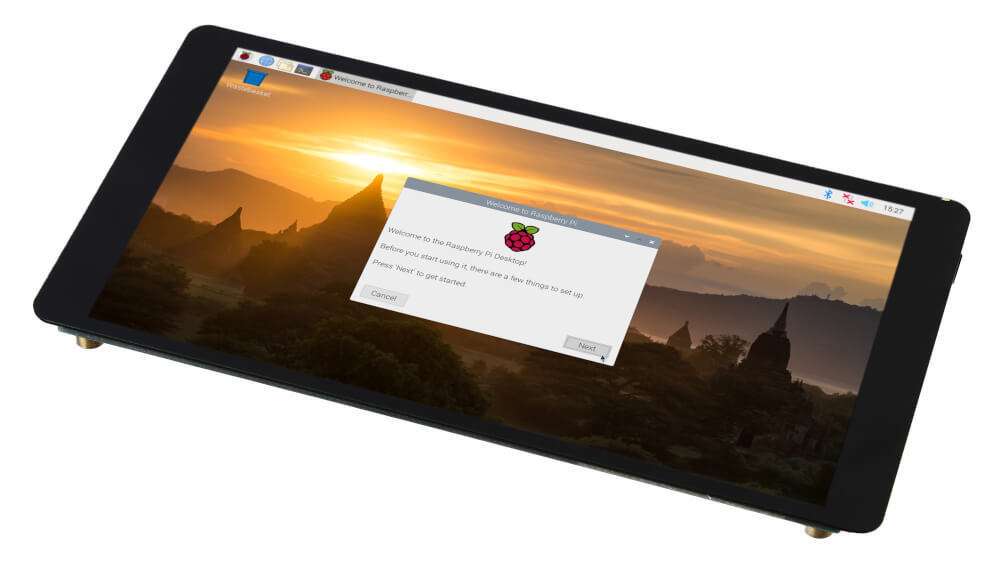

Дисплейный модуль с ёмкостным тач-сенсором позволит управлять системой без клавиатуры и мышки. С помощью экранного модуля на RPi можно собрать планшет для индикации показаний датчиков и управления освещением в системе умного дома, или же организовать мониторинг видеонаблюдения.

А если вы хотите защитить электронику от внешних факторов и получить готовый портативный девайс, обратите внимание на версию дисплея в корпусе.

Начинка

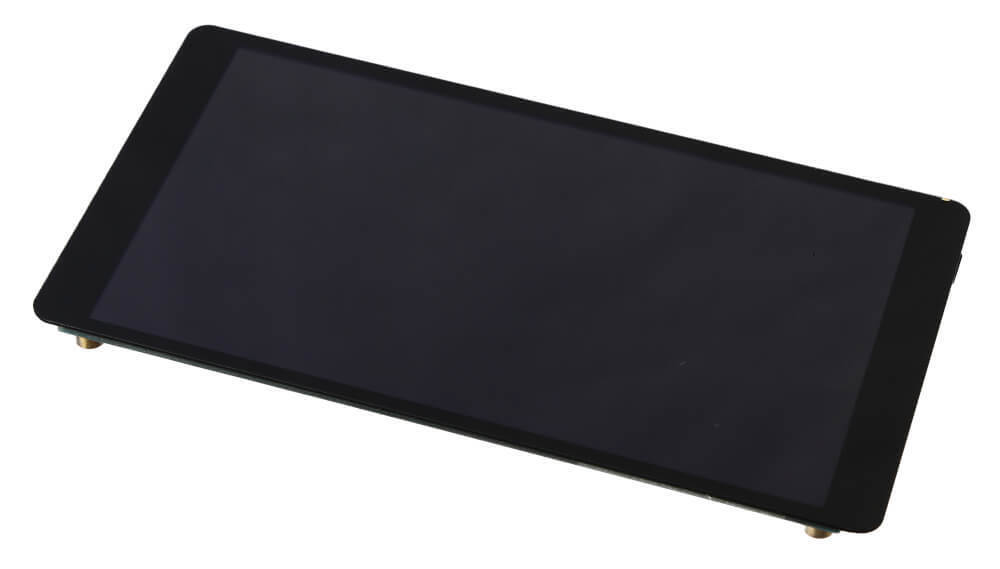

В модуле установлен AMOLED-дисплей диагональю 5,5 дюймов и разрешением 1920×1080 пикселей. Технология на органических светодиодах (OLED) отличается повышенным качеством изображения, поскольку каждый пиксель является самостоятельным источником света. У дисплея свободные углы обзора, высокая контрастность и широкая палитра цветов.

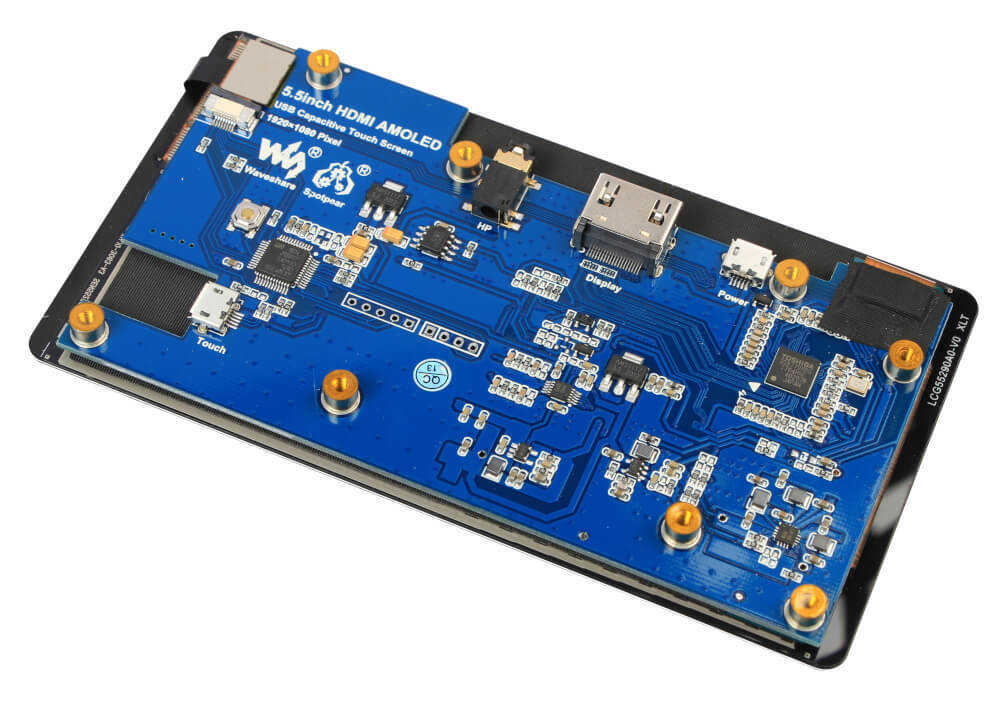

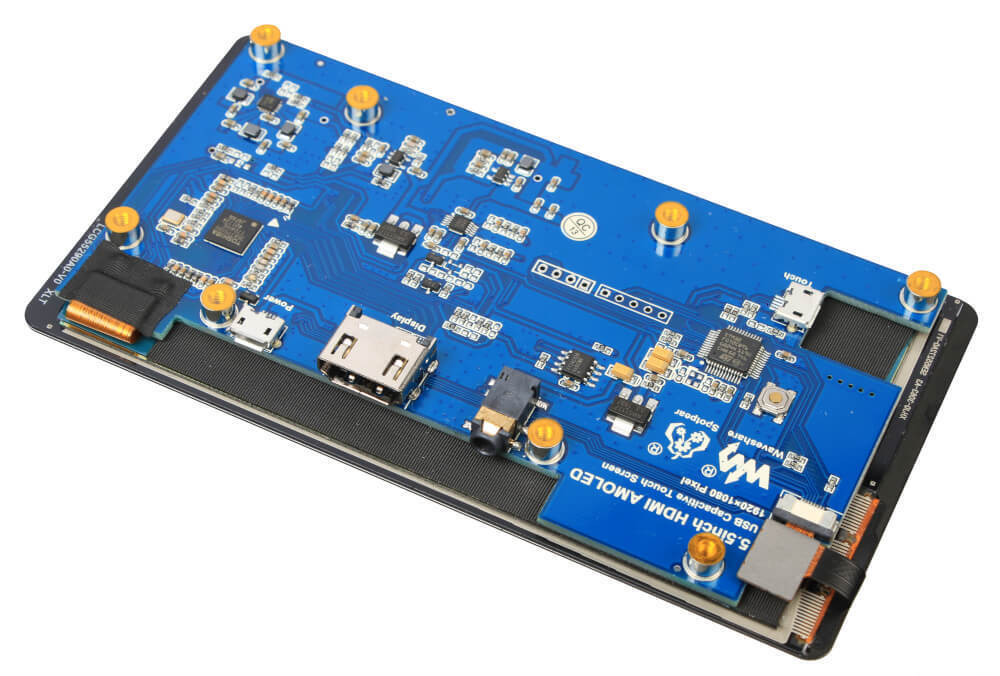

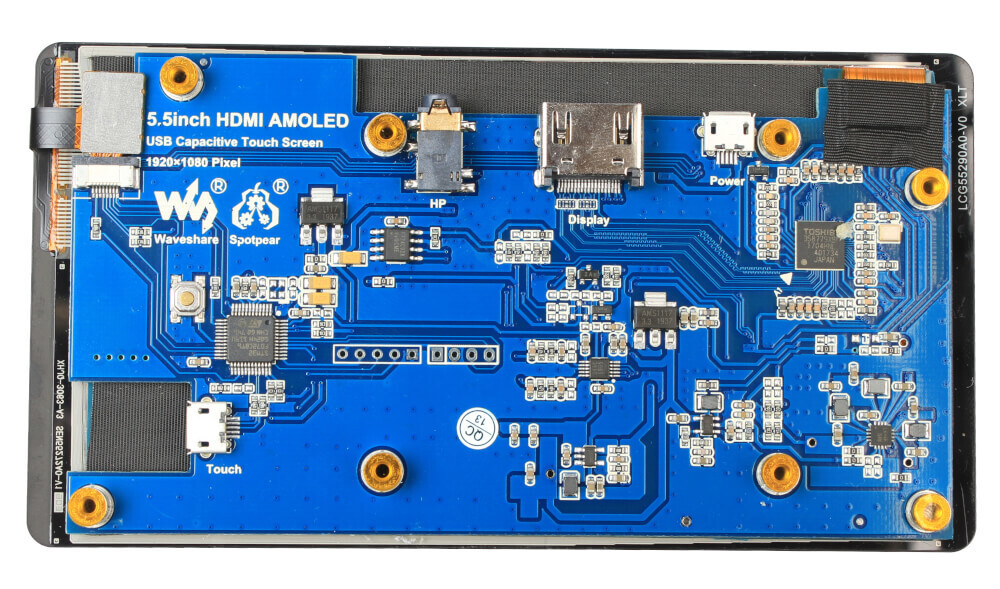

У дисплея пять фиксированных уровней яркости, которые переключаются длительным нажатием кнопки на задней стороне модуля, а короткое нажатие включает и отключает экран. Ёмкостный сенсор экрана распознаёт до 5 касаний одновременно. На модуле предусмотрен аудиовыход 3,5 мм для подключения наушников, который решает проблему со звуком, ведь встроенный аудиовыход на RPi оставляет желать лучшего.

Подключение

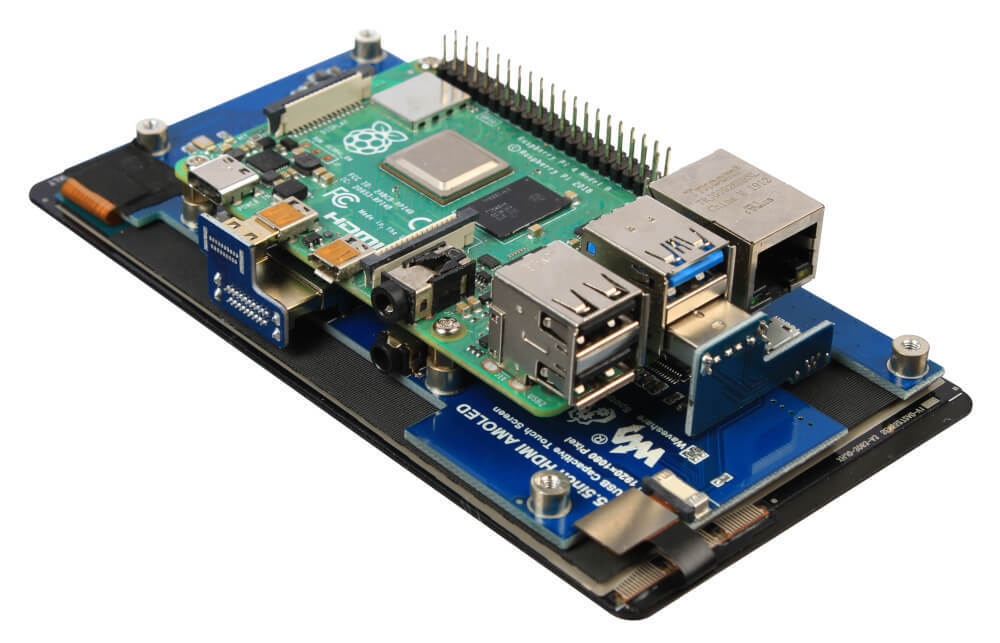

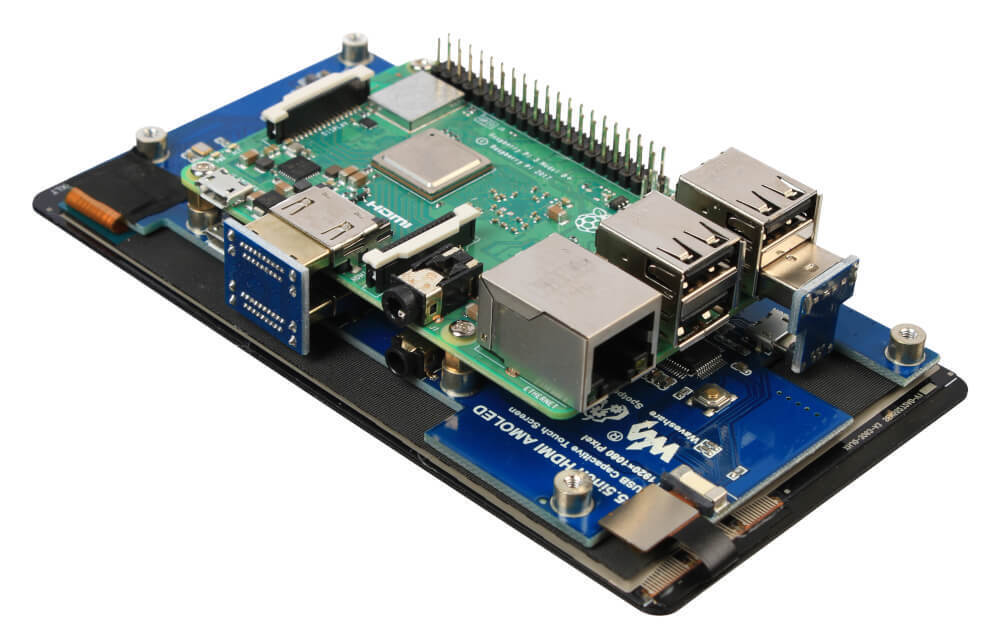

Благодаря интерфейсу HDMI к дисплею можно подключить любой источник помимо Raspberry Pi: игровую консоль, цифровую камеру и т. д. Сигналы сенсорного управления передаются на контроллер или компьютер через порт micro-USB.

Питание

Дисплейный модуль питается через выделенный порт micro-USB. Для стабильной работы с Raspberry Pi рекомендуется использовать блок питания на 5 В с током не менее 3 А.

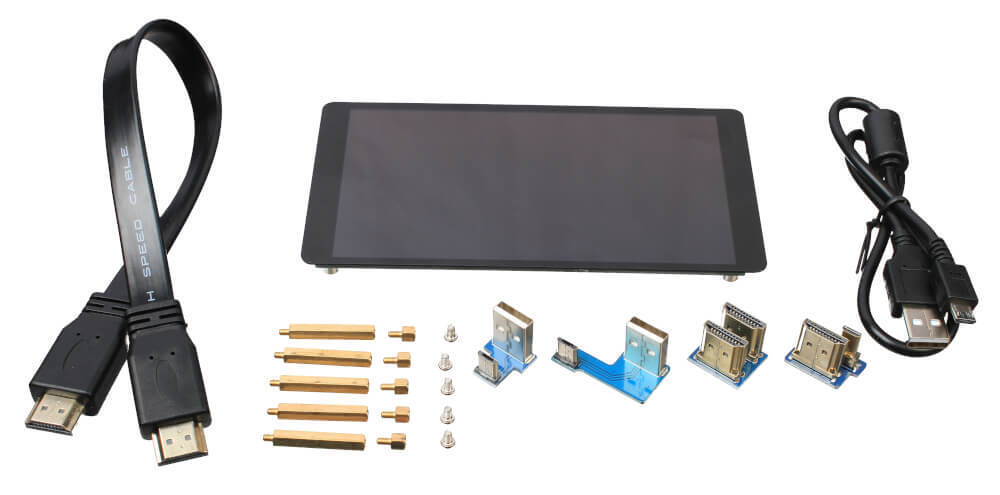

Комплектация

• 1× Дисплейный модуль
• 1× Кабель HDMI
• 1× Кабель USB (A – Micro USB)
• 1× Комплект соединителей
• 1× Комплект крепежа

Характеристики

• Модель: Waveshare 5.5inch HDMI AMOLED (SKU 16103)
• Диагональ: 5,5 дюймов
• Разрешение: 1920×1080
• Технология: AMOLED (активная матрица OLED)
• Количество цветов: 16,8 млн
• Интерфейс дисплея: HDMI
• Контроллер дисплея: TC358779XBG
• Тип тачскрина: ёмкостный (до 5 касаний)
• Контроллер сенсорной панели: GT5688 в связке с STM32F072CBT6
• Интерфейс тачскрина: micro-USB
• Напряжение питания: 5 В
• Потребляемый ток: от 250 мА (чёрная заливка) до 650 мА (белая заливка)
• Размеры экрана: 121,8×68,7 мм
• Размеры модуля: 140,4×74,8×11 мм
