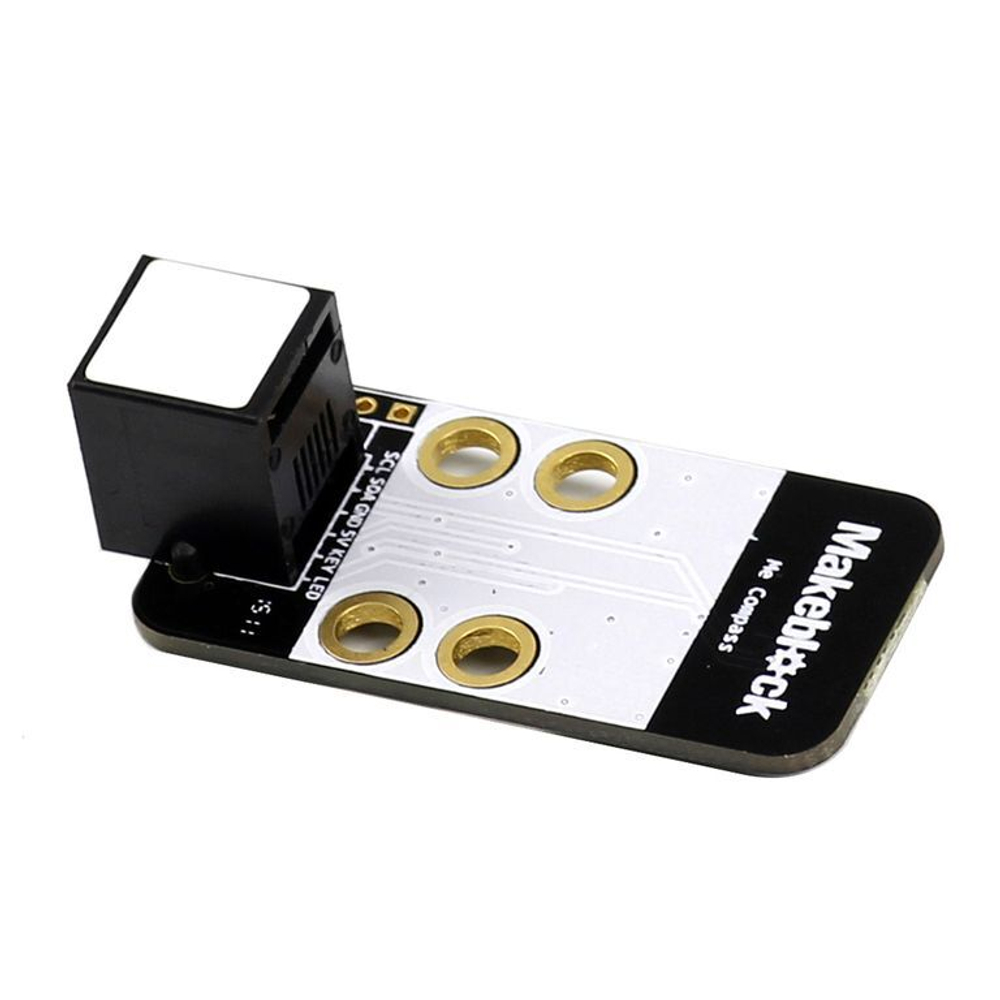

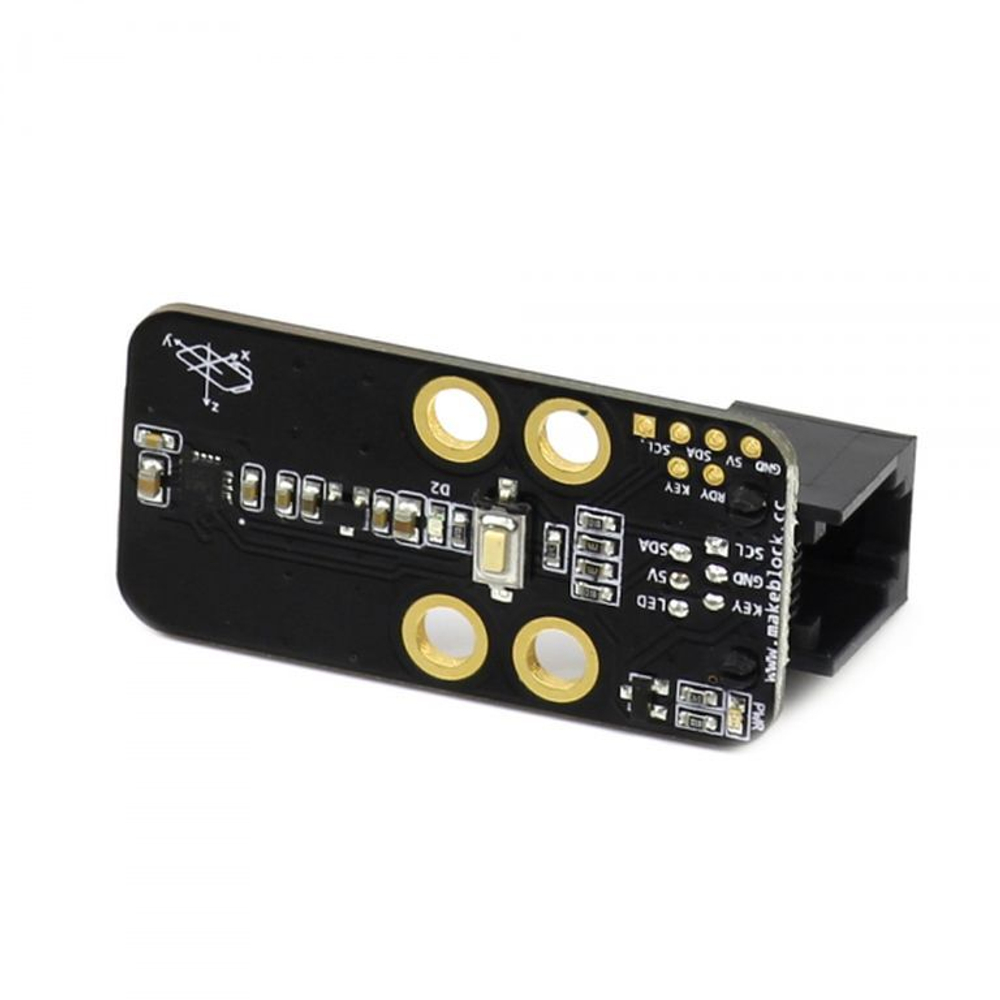

Модуль Me Compass может определять интенсивность окружающего магнитного поля и заставлять движущееся устройство или оборудование поворачиваться в заданном направлении. Модуль оснащен ключом и индикатором для калибровки. При изменении окружающих механических конструкций или положения/направления модуля вы можете загрузить программу, предоставляемую MakeBlock, и с помощью клавиши откалибровать ее, чтобы она могла точно измерять угол в новых условиях. Это одно из преимуществ данного модуля по сравнению с аналогичными продуктами других производителей.

Технические характеристики

• Рабочее напряжение: 5В постоянного тока
• Динамический диапазон магнитного поля: ±1~±8 гаусс
• Точность электронного компаса: 1°~2° (теоретическое значение)
• Режим сигнала: связь I2C
• Размер модуля: 51 x 24 x 18 мм (Д x Ш x В)

Функциональные характеристики

• Предусмотрены два режима работы: режим измерения → горит синий индикатор, режим калибровки → мигает синий индикатор
• Его необходимо откалибровать после первого использования или изменения структуры окружающего его металла.
• Процедура калибровки встроенного электронного компаса
• Защита от обратного хода - обратное подключение источника питания не приведет к повреждению микросхемы
• Поддерживает программирование с графическим интерфейсом mBlock и применимо к пользователям всех возрастов
• Используйте порт RJ25 для легкого подключения
• Предусмотрен порт контактного типа для поддержки большинства плат разработки, включая серию Arduino
