Цифровая лаборатория "Станция экологического мониторинга окружающей среды" ✅

Цифровая лаборатория состоит из блока сенсоров и принимающего сервера.

В состав сервера входит:

• Радиомодуль LoRa RFM95W
• Плата Arduino Nano
• Дисплей NX4827P043-011C-Y Nextion Intelligent
• Блок питания 220В/12В

В состав сенсора входит

• Радиомодуль LoRa RFM95W
• Плата Arduino Nano
• Датчики
  • Датчик температуры и влажности AM2122
  • Датчик освещенности. Фоторезистор.
  • Датчик присутствия HC-SR501
  • Датчик давления (барометр) BMP180
  • Датчик CO MQ-7
  • Датчик дыма MQ-2
  • Датчик горючих газов MQ-5
  • Датчик влажности почвы
  • Датчик уровня воды (жидкости)
  • Датчик погодный снега и дождя
  • Модуль реле
• Питание сенсора осуществляется от неперезаряжаемой батареи 3,6 В

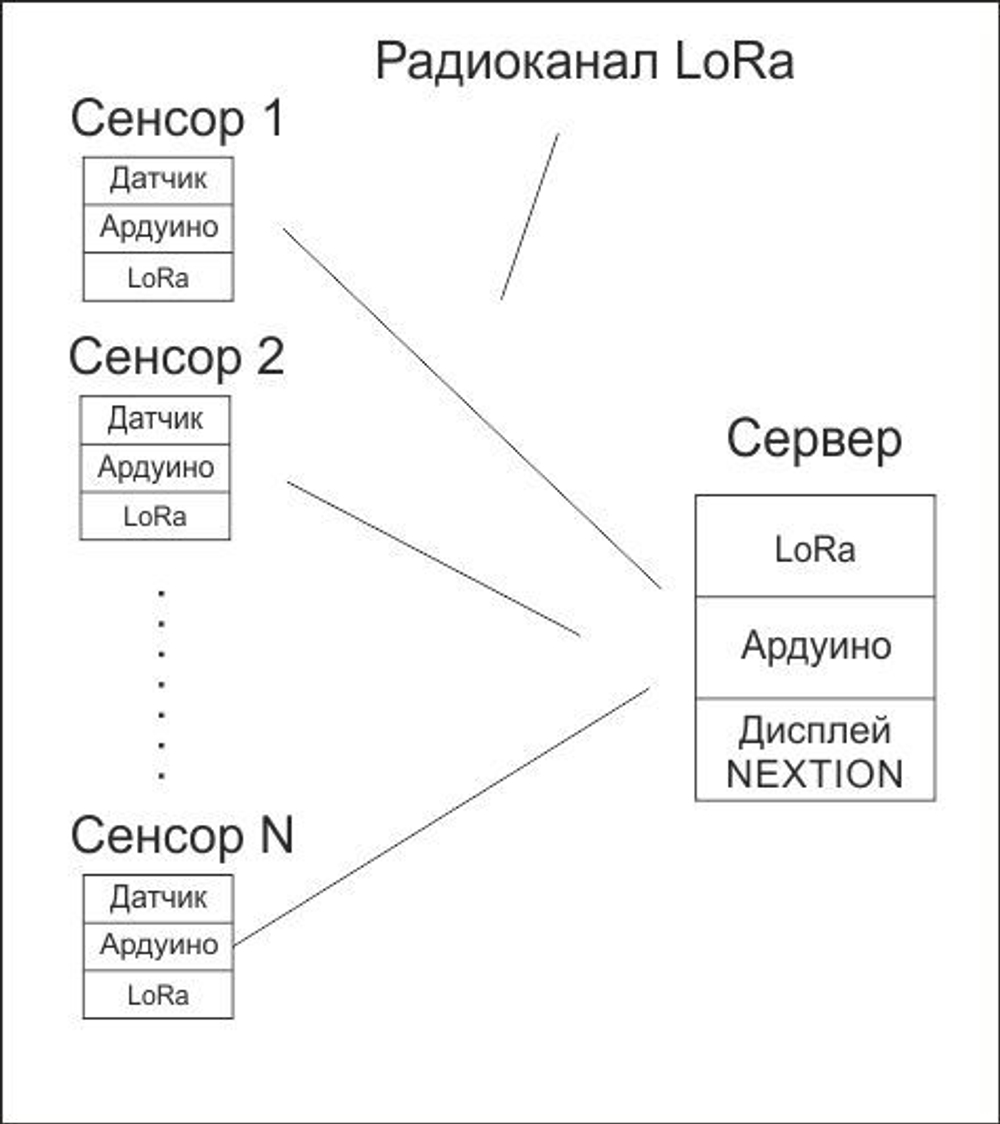

Схема работы

Данные с датчика обрабатываются с контроллером Ардуино и передаются модулем ЛОРА на Сервер. Сервер принимает данные, обрабатывает и отображает на ЖК дисплее.

Требования к энергопотреблению:

• Работоспособность сенсора на одном комплекте батареек должна сохраняться не менее 1 года.

• Для уменьшения энергопотребления сенсоров, данные на сервер должны передаваться ориентировочно 1 раз в час.

• Сервер питается от внешнего блока питания. Сервер может постоянно быть в режиме ожидания приема данных от сенсоров.
• Одновременно с передачей измеренных данных на сервер передается информация об уровне разряда батареи.

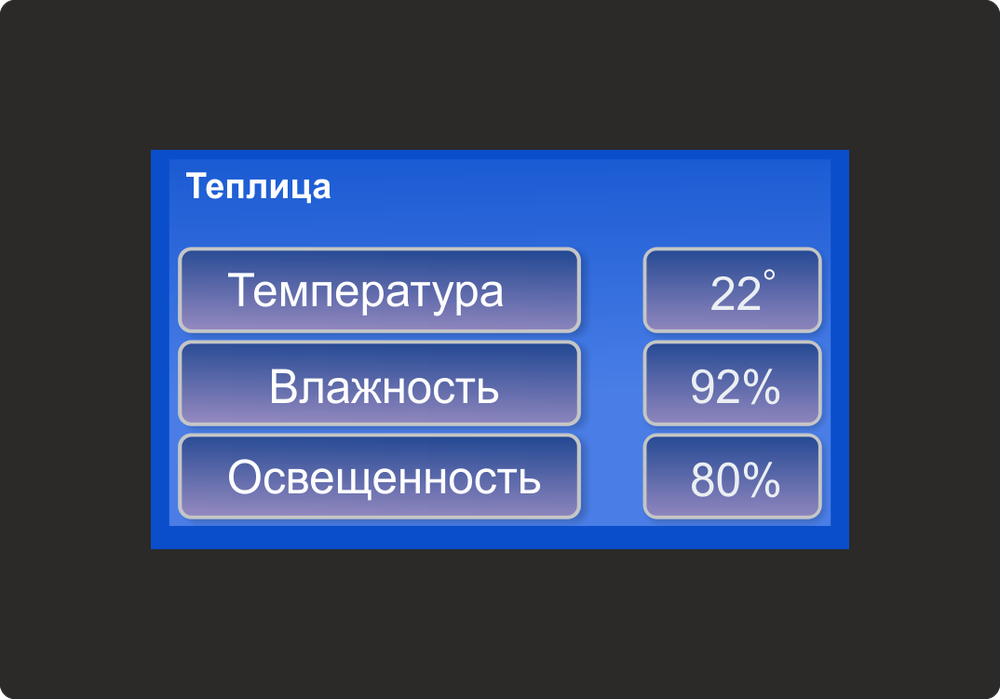

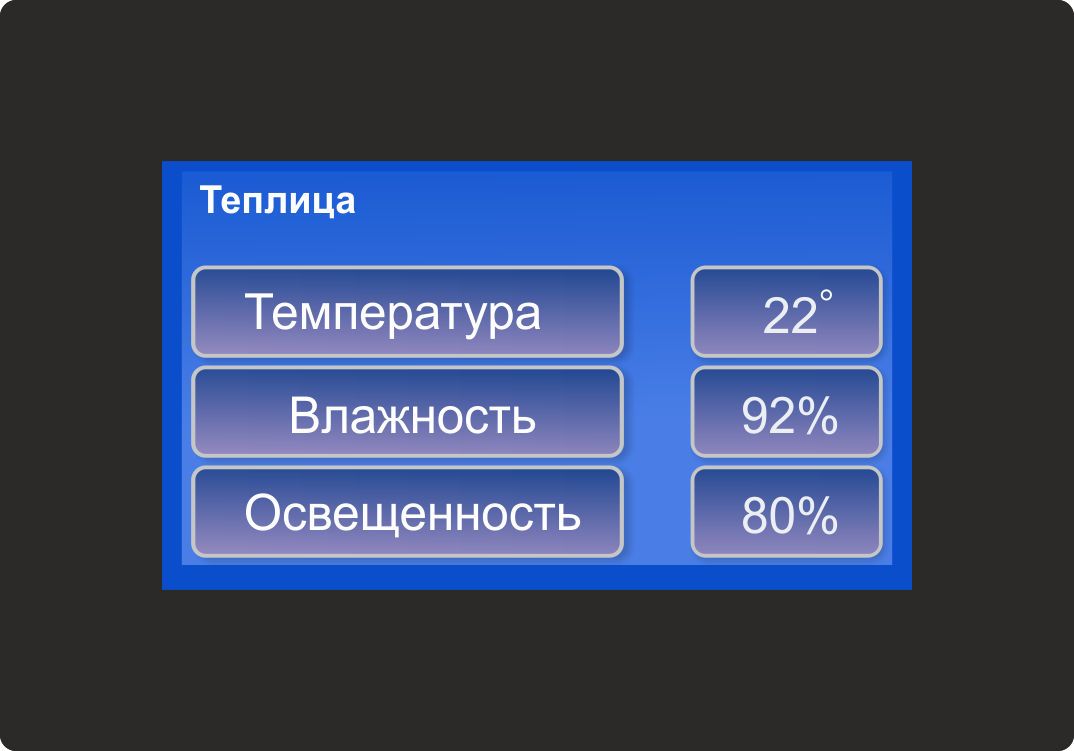

ЖК дисплей

Принятые данные отображаются на дисплее NX4827P043-011C-Y Nextion Intelligent.

Для передачи данных от процессора дисплей подключается к процессору по UART.
