Типовой комплект учебного оборудования «Вентиляционные системы», версия 9 ✅

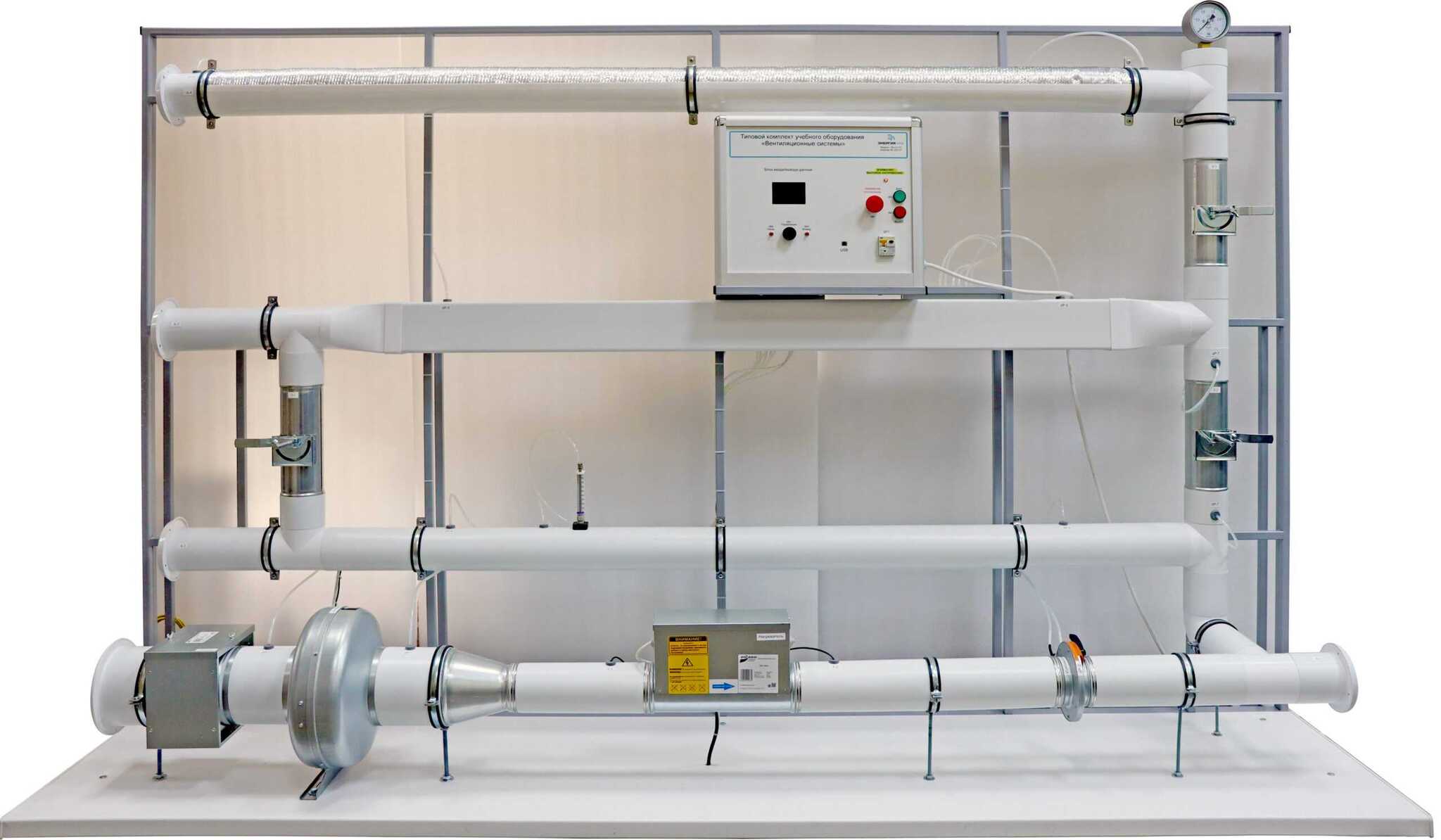

Учебно лабораторный стенд «Вентиляционные системы» предназначен для проведения экспериментальных 9 лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления каналов различной формы.

Информационно-измерительная система стенда позволяет: определять расход, температуру и давление воздуха в разных точках системы.

Стенд выполнен в напольном, моноблочном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием на обрезиненных колесах с тормозными механизмами.

На раме стационарно смонтированы:

• микропроцессорная система (блок управления);
• нагреватель канальный;
• вентилятор;
• регулируемые задвижки;
• фильтр;
• гофрированный трубопровод;
• трубопровод прямоугольного сечения 60х120 мм;
• трубопровод круглого сечения диаметром 100 мм;
• датчики давления;
• датчики температуры;
• трубки Пито с возможностью регулировки их положения внутри исследуемых трубопроводов.
• ирисовый клапан.

Преимущества

• Лабораторный стенд «Вентиляционные системы» соответствует ГОСТ 12.4.113-82 и имеет сертификат, паспорт, руководство по эксплуатации, укомплектован всеми необходимыми для установки и эксплуатации компонентами и соответствует техническим характеристикам, требованиям, заявленным в техническом задании.
• Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
• Исполнитель поставляет в указанные сроки лабораторный стенд, производит его пуско-наладку, обеспечивает работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного
  требования.
• Учебное оборудование соответствует действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная
  сертификация с документальным подтверждением.
• Учебное оборудование соответствует действующим стандартам и нормам по пожарной безопасности:
  • Федеральный закон от 22.07.2008 №123 «Технический регламент о требованиях пожарной безопасности»;
  • НПБ-247-97 «Электронные изделия. Требования пожарной безопасности. Методы испытаний»;
• Учебное оборудование соответствует действующим стандартам и нормам по электробезопасности:
  • ГОСТ Р.12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;
  • ПУЭ-7 «Правила эксплуатации электроустановок».
• Учебное оборудование соответствует электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.

Комплект поставки

1. Учебно-лабораторный стенд «Вентиляционные системы» в сборе
2. Паспорт
3. Гарантийный талон
4. Мультимедийная методика
5. Методические материалы
6. Техническое описание
