Типовой комплект учебного оборудования «Вентиляционные системы», версия 8 ✅

Типовой комплект учебного оборудования «Вентиляционные системы» предназначен для проведения 16 лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем: труб различной формы, заслонок, тройников и т.д.

Стенд позволяет задавать и определять температуру, давление и расход воздуха, протекающего по трубопроводам, установленным на стенде.

Подогрев воздуха осуществляется канальным электрическим нагревателем и измеряется с помощью термоэлектрического преобразователя с вторичными прибором – индикатором.

Давление измеряется с помощью дифференциальных датчиков давления с цифровой индикацией показаний.

Система трубопроводов и задвижек обеспечивает соединение трубопроводов по различным схемам с уменьшением и увеличением гидравлического сопротивления потоку, т.е. последовательно и параллельно.

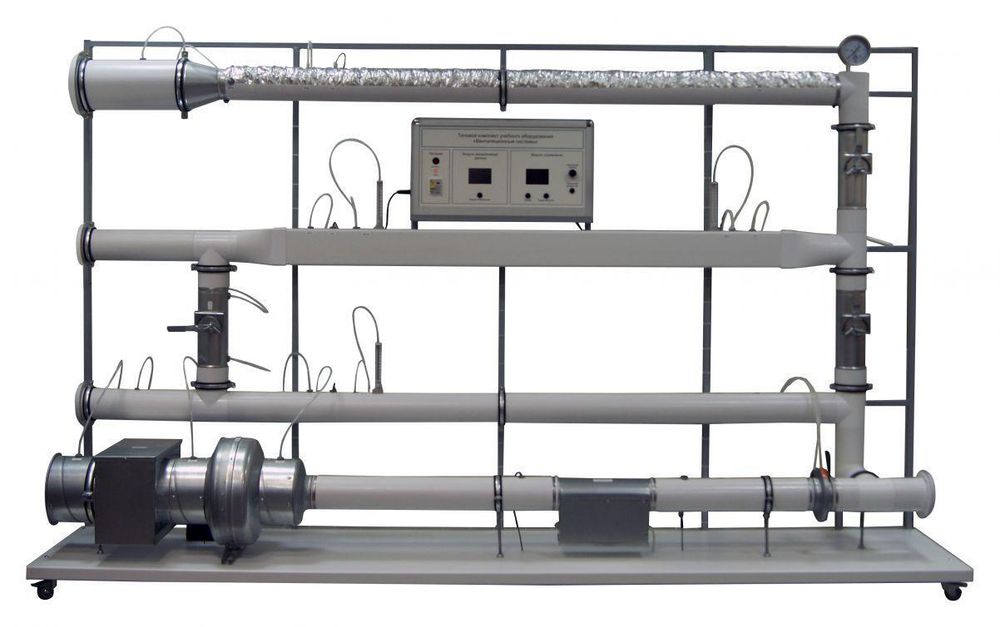

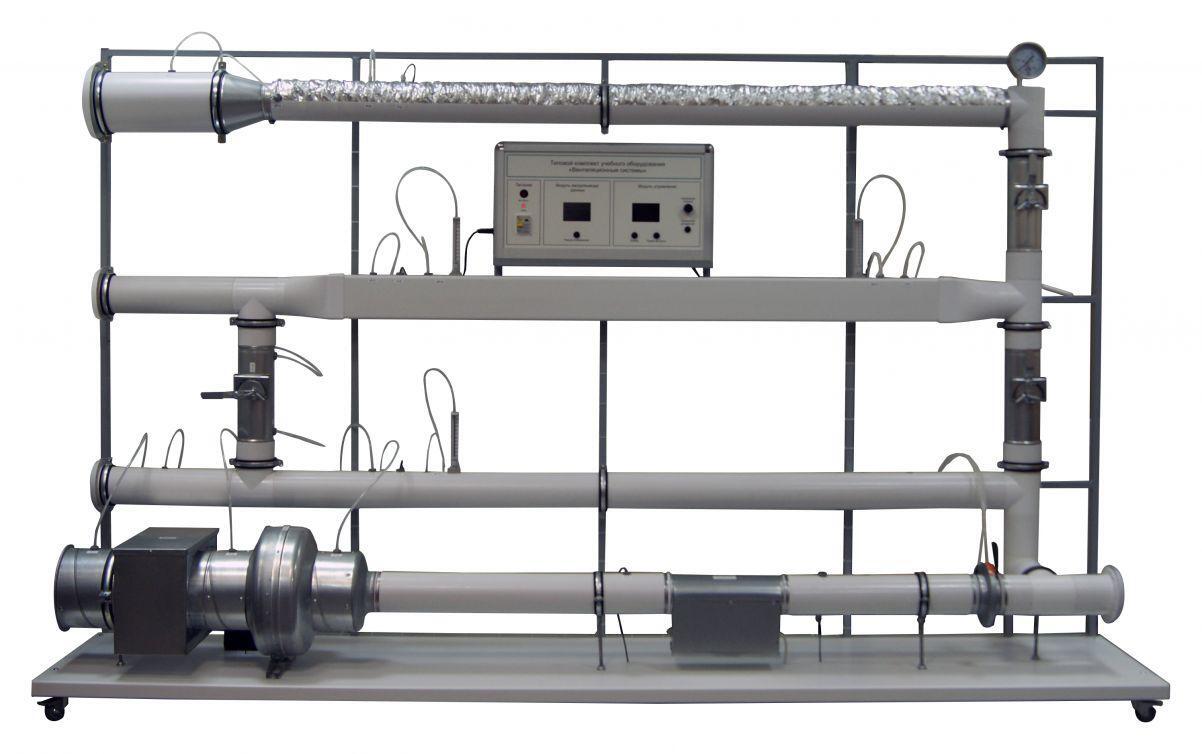

Стенд состоит из металлической рамы с полимерным покрытием, на которой смонтированы:

• вентилятор с устройством регулирования оборотов вентилятора, и их измерения;
• система трубопроводов: исследуемый трубопровод круглого сечения, прямоугольного сечения, гофрированный трубопровод, длина мерных участков 1 м;
• система измерения частоты вращения вентилятора;
• система нагрева воздуха;
• датчик температуры – 2 шт.
• дифференциальный датчик давления с аналоговым выходным сигналом по напряжению и цифровым отображением величины давления – 2 шт.;
• трубка Пито с возможностью регулировки их положения внутри исследуемого трубопровода;
• ирисовая диафрагма;
• регулируемые задвижки;
• фильтр-бокс;
• измеритель-регулятор для управления нагревом с дискретным выходом;
• измеритель-регулятор для управления нагревом с аналоговым выходом.

Комплект поставки

1. Учебный стенд «Вентиляционные системы»
2. Методические рекомендации по выполнению лабораторных работ
3. Мультимедийная методика
4. Паспорт
5. Гарантийный талон
