Типовой комплект учебного оборудования «Теплотехника и термодинамика» ✅

Типовой комплект учебного оборудования «Теплотехника и термодинамика» предназначен для проведения лабораторных работ по курсу «Теплотехника и термодинамика» в средних специальных и высших учебных заведениях.

Состав стенда:

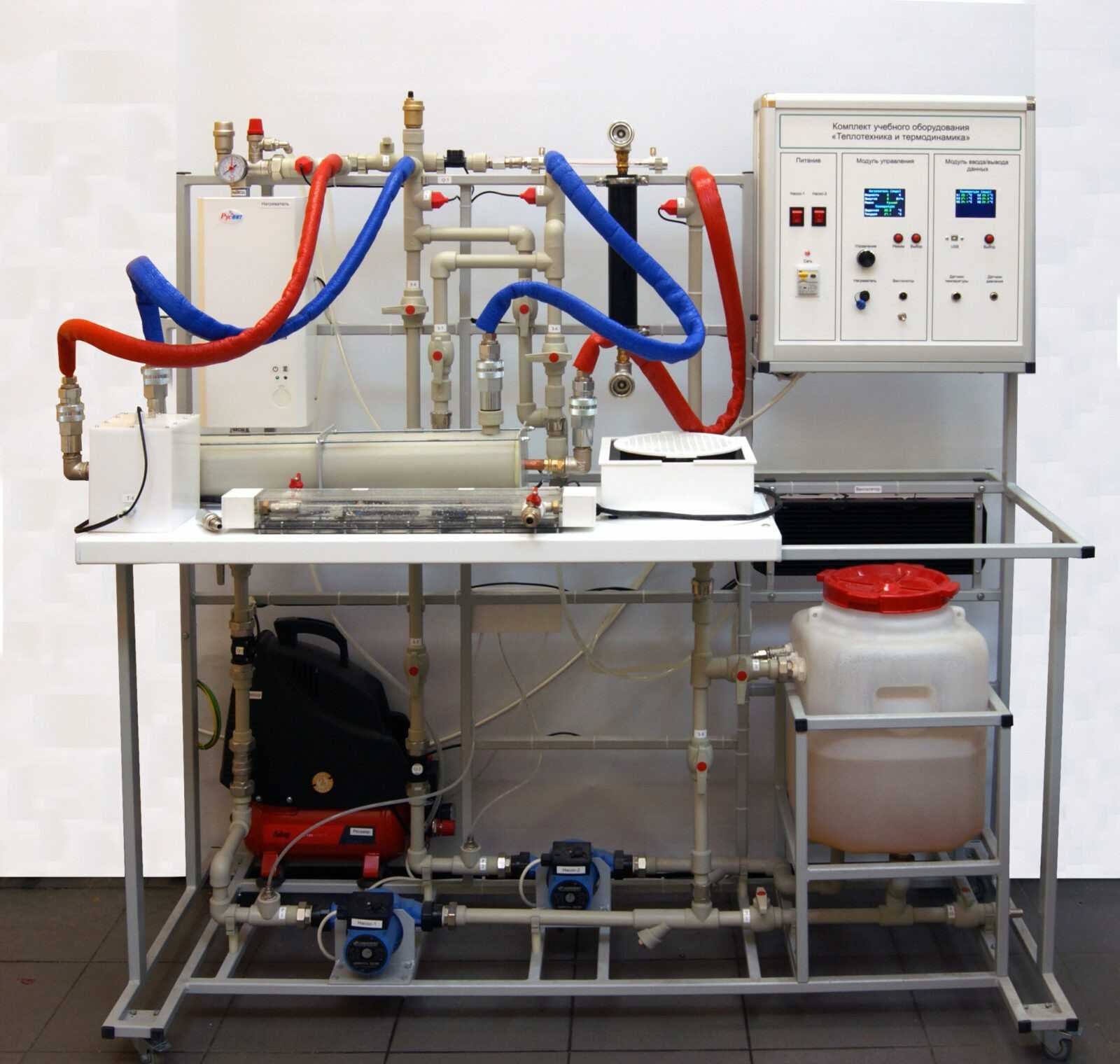

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая и пневматическая системы стенда.

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Гидравлическая система имеет в своем составе два контура: контур горячей воды и контур холодной воды.

В состав гидравлической системы входят следующие устройства:

• Электрический котел. На входе и выходе электрического котла установлены датчики температуры. Датчики подключаются к измерительной системе стенда.
• Реле давления.
• Циркуляционный насос горячего контура.
• Циркуляционный насос холодного контура.
• Накопитель для холодной воды.
• Группа безопасности.
• Датчик температуры воды холодного и горячего контура.
• Датчик расхода воды горячего и голодного контура.
• Вентили для регулирования расхода в горячем и холодном контурах.
• Запорная арматура для изменения направления потоков жидкости.

В состав пневматической схемы входят:

• Воздушный компрессор с ресивером и регулятором давления.
• Датчик температуры воздуха.
• Датчик расхода воздуха.
• Датчик давления.
• Запорная арматура.

Для выполнения работ в комплекте со стендом поставляются лабораторные модули. Они подразделяются на модули подключаемые к гидравлической системе, к пневматической и модули подключаемые к блоку управления.

Гидравлические модули:

1. Теплообменник «труба в трубе».
2. Пластинчатый теплообменник.
3. Поворотный металлический цилиндр.

Пневматические модули:

1. Суживающееся сопло.
2. Модуль для определения вязкости воздуха.

Самостоятельные модули:

1. Печь для изучения теплопроводности материалов.
2. Трубопровод для исследования теплопередачи.
3. Калориметр для определения коэффициента излучения электропроводящих материалов.
4. Калориметр для изучения теплоемкости воздуха.

Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Программный комплекс ELAB имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией и устанавливается на персональный компьютер с ОС Windows и Linux.

Комплект поставки

1. Лабораторный стенд «Теплотехника и термодинамика»
2. Диск с учебным видеороликом
3. Диск с методическими материалами
4. Руководство по эксплуатации
5. Диск с программным обеспечением
6. Гарантийный талон
7. Паспорт
8. Кабель USB для подключения ПК
