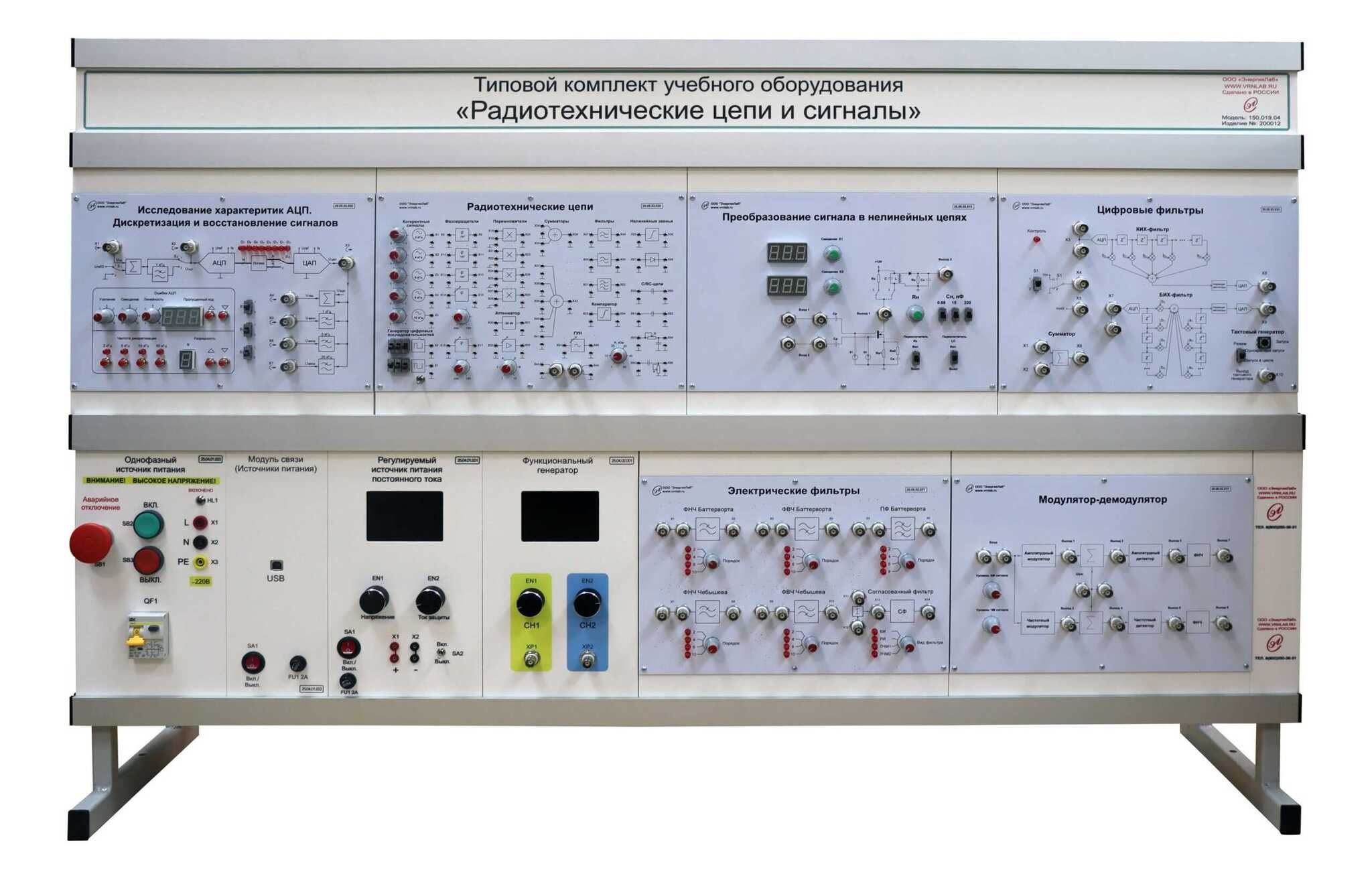

Типовой комплект учебного оборудования «Радиотехнические цепи и сигналы» ✅

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» выполнен в настольном исполнении: стойка с модулями установленная на лабораторном столе заказчика.

Комплект поставки

1. Стойка для установки модулей
2. Осциллограф
3. Комплект соединительных проводов и сетевых шнуров
4. Паспорт
5. Мультимедийная методика
6. Программный комплекс ELAB
7. Техническое описание оборудования
8. Краткие теоретические сведения
9. Руководство по выполнению базовых экспериментов
10. Комплект модулей:

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Радиотехнические цепи» - 1 шт
Модуль «Радиотехнические цепи» содержит линейные и нелинейные звенья для построения различных радиотехнических цепей и устройств.

Модуль «Модулятор-демодулятор» - 1 шт

Модуль «Электрические фильтры» - 1 шт
Корпус модуля выполнен из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус.

Модуль «Исследование характеристик АЦП. Дискретизация и восстановление сигналов» - 1 шт
Модуль «Исследование характеристик АЦП. Дискретизация и восстановление сигналов» предназначен для проведения лабораторнопрактических занятий по исследованию характеристик аналого-цифрового преобразователя.

Модуль «Исследование цифровых фильтров с КИХ и БИХ» - 1 шт
Корпус модуля выполнен из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус.
