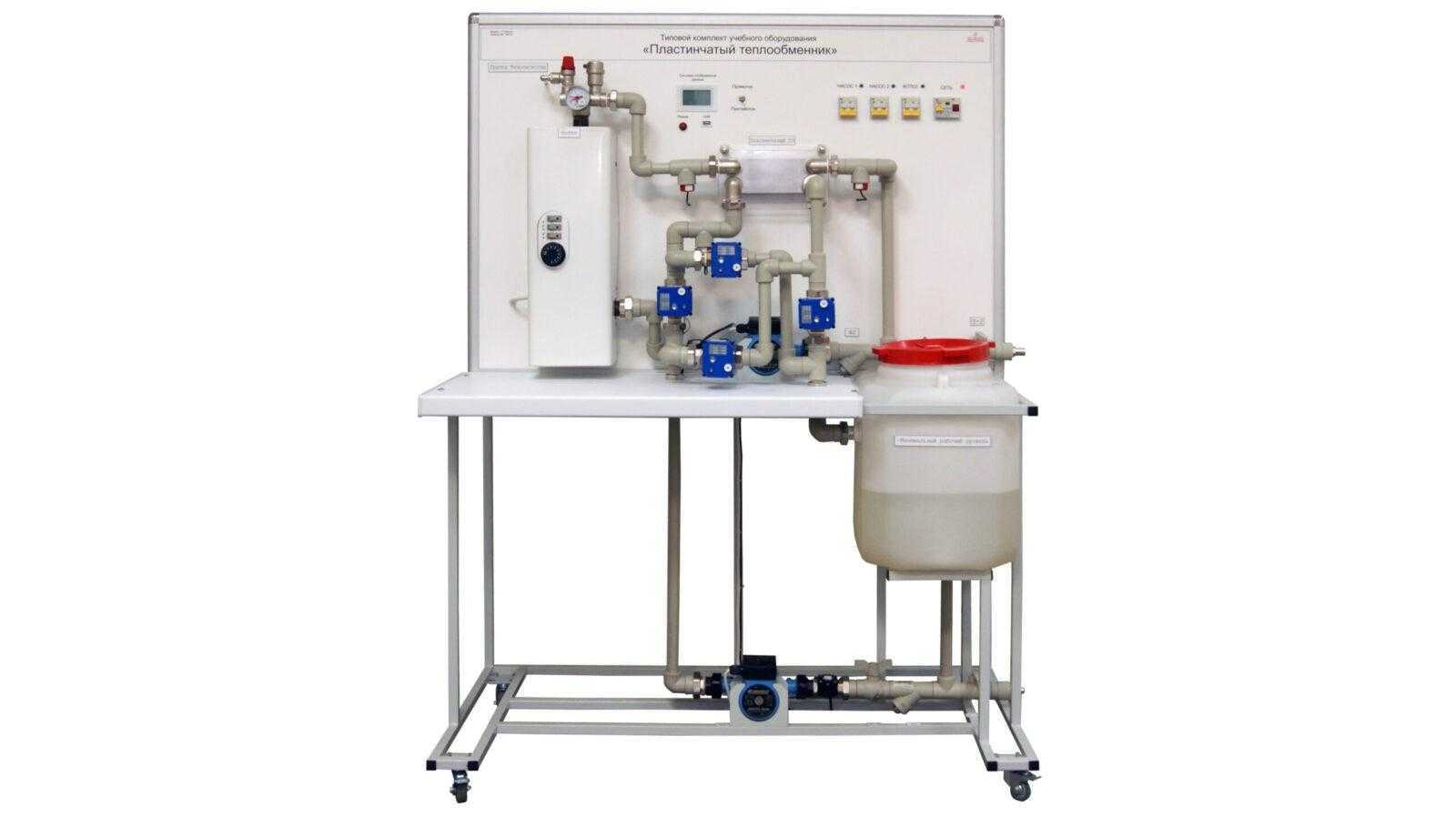

Типовой комплект учебного оборудования «Пластинчатый теплообменник» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Состав:

• сварная рама из металлического профиля в виде стола на колесах, покрытая порошковой краской – 1 шт.;
• верхняя часть выполнена в виде каркаса из анодированного алюминиевого профиля с внешней панелью из двухкомпозитного материала – 1 шт.;
• столешница сделана из белого сотового пластика – 1 шт.
• пластинчатый теплообменник – 1 шт. Количество пластин – 10, запас поверхности 276%;
• Краны шаровые с электроприводом – 4 шт.
• Датчики расхода жидкости – 2 шт.
  Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
• Датчик температуры – 4 шт.
• Запорная арматура.
• Система трубопроводов.
• Циркуляционный насос, с возможностью регулирования мощности - 2 шт.
• Котел для нагрева теплообменника, с возможностью регулирования мощности – 1 шт.
• Бак для заполнения системы трубопроводов – 1 шт.
• Ваттметр универсальный – 1 шт.
  Ваттметр считает среднеквадратичные значения тока и напряжения, активную мощность. Независимые измерение постоянного и переменного тока и напряжения для каждого канала. Передача данных на компьютер.
• Цифровая микропроцессорная система сбора данных – 1 комплект.;
• ЖК-дисплей.

Также комплекс содержит электронное учебное пособие по изучению гидравлики. Пособие объясняет основы и функционирование гидравлических устройств в разрезе с указанием принципиальных схем. Также в руководстве подобраны цветные изображения потоков жидкости внутри гидроаппаратуры, которые дают наглядное представление о ее принципе работы, приведен список важнейших норм в области гидравлики, упрощающий поиск информации, вся информация соответствует последним техническим разработкам.
