Типовой комплект учебного оборудования «Основы механики жидкости» ✅

Типовой комплект учебного оборудования «Основы механики жидкости» предназначен для проведения лабораторных работ в высших и средних учебных заведениях для студентов обучающихся по курсу «Механика жидкости и газа», «Гидрогазодинамика», а также будет интересен студентам технических специальностей.

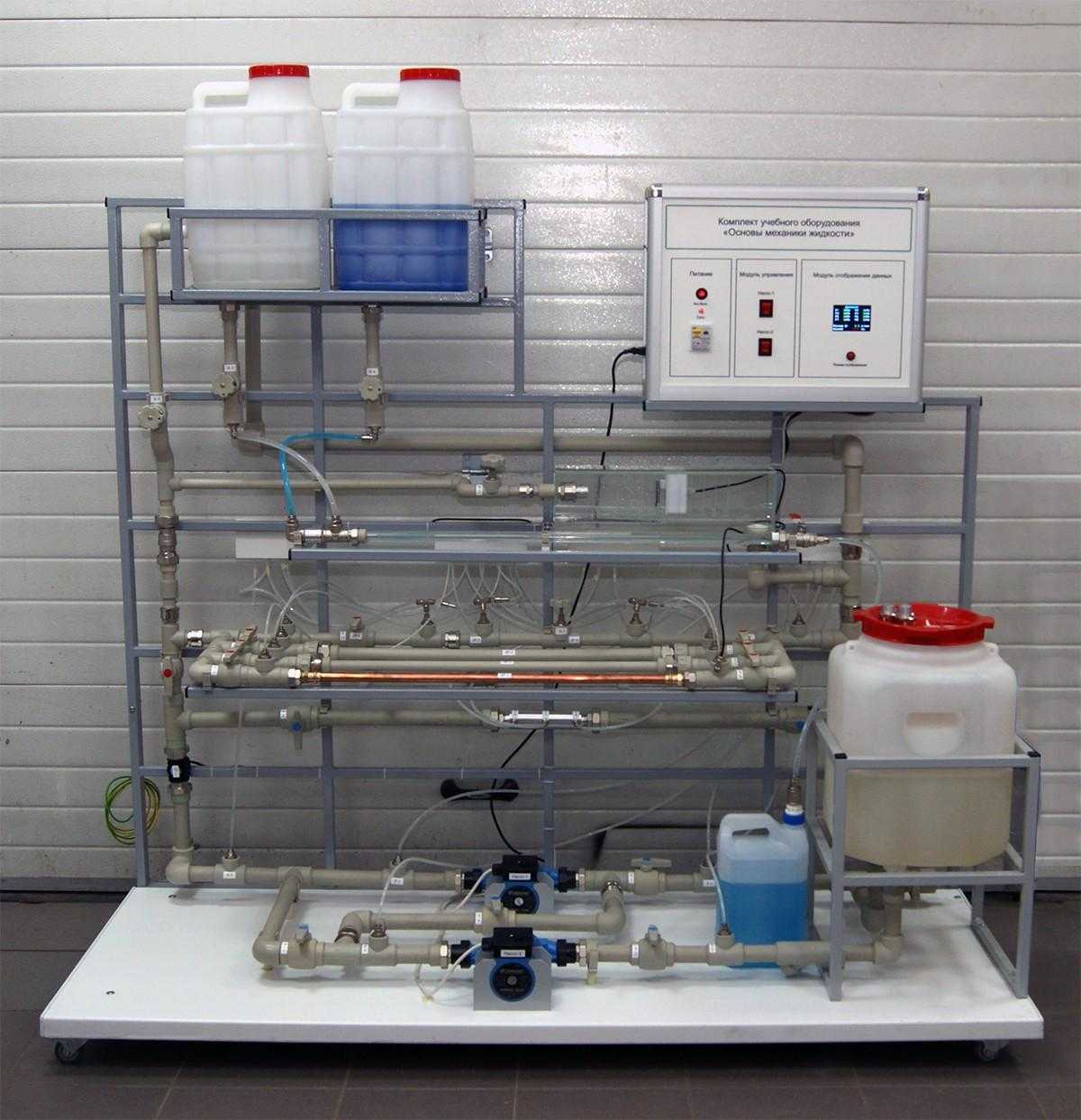

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая система с исследуемыми участками.
Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Гидравлическая система выполнена из полипропиленового трубопровода. В состав системы входят:

• Центробежные насосы. Система трубопроводов и задвижек позволяет соединять центробежные насосы последовательно и параллельно.
• Датчики давления, рабочее давление 200кПа.
• Датчики давления, рабочее давление 10кПа.
• Датчик расхода воды.
• Накопитель для воды.

Стенд разделен на исследуемые участки:

1. Участок для изучения режима течения жидкости. Представляет собой прозрачный трубопровод в который дозированно подается чистая и подкрашенная вода. Емкости для хранения воды располагаются в верхней части стенда. Управление режимами течения производится при помощи кранов.
2. Участок для изучения уравнения Бернулли.
3. Участок для изучения потерь давления (напора). Представляет собой участок полипропиленового трубопровода, с установленными на нем гидравлическими сопротивлениями в виде резкого сужения, резкого расширения, диафрагмы, задвижки.
4. Участок для изучения характеристики трубопроводов. Выполнен из трубопроводов различных материалов: полипропилен и медь с установленными датчиками давления.
5. Участок для изучения силового воздействия струи на механическую преграду. Представляет собой прозрачную емкость выполненную из прозрачного оргстекла. В емкости устанавливается площадка с датчиком усилия. В комплекте поставляются сменные насадки.

Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Комплект поставки

1. Лабораторный стенд «Основы механики жидкости»
2. Диск с учебным видеороликом
3. Диск с методическими материалами
4. Руководство по эксплуатации
5. Гарантийный талон
6. Паспорт
