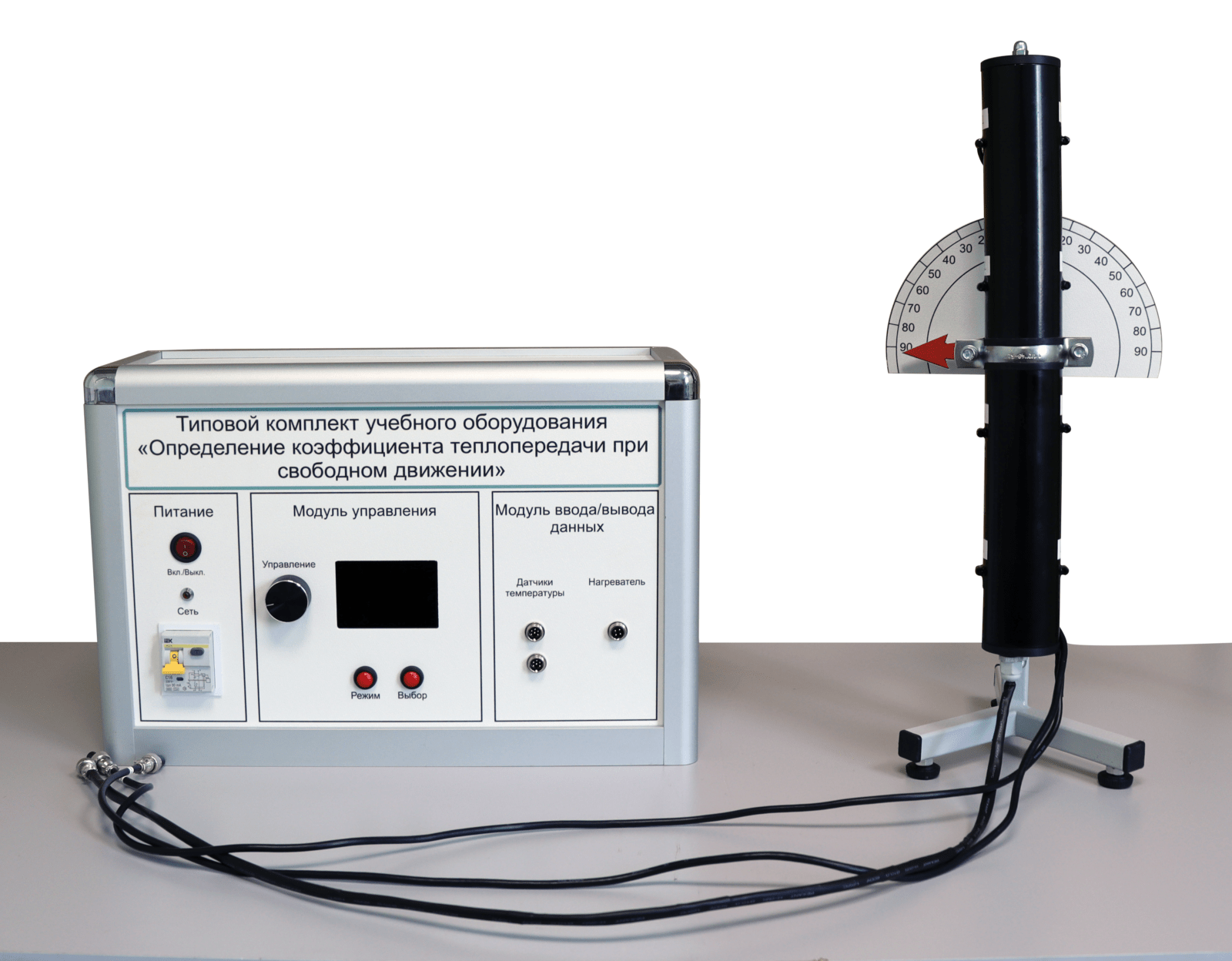

Типовой комплект учебного оборудования «Определение коэффициента теплопередачи при свободном движении» ✅

Комплект учебного оборудования состоит из двух частей: модуля для определения коэффициента теплопередачи и блока управления.

Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Модуль представляет собой цилиндр, выполненный из медной трубы. Для нагрева поверхности, в модуле установлен нагревательный элемент с регулируемой мощностью. Цилиндр располагается на подставке и имеет поворотный элемент, позволяющий проводить эксперименты в положении цилиндра от 0-90° (диапазонное значение). Для точного определения угла наклона имеется угловая шкала. Модуль подсоединяется к блоку управления при помощи специального разъема.

Для проведения лабораторных работ модуль укомплектован датчиками температуры. Для определения температуры поверхности цилиндра используется выносной датчик температуры. Все датчики, установленные на модуле исследования, при подключении к блоку управления отображаются на цветном дисплее.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.
