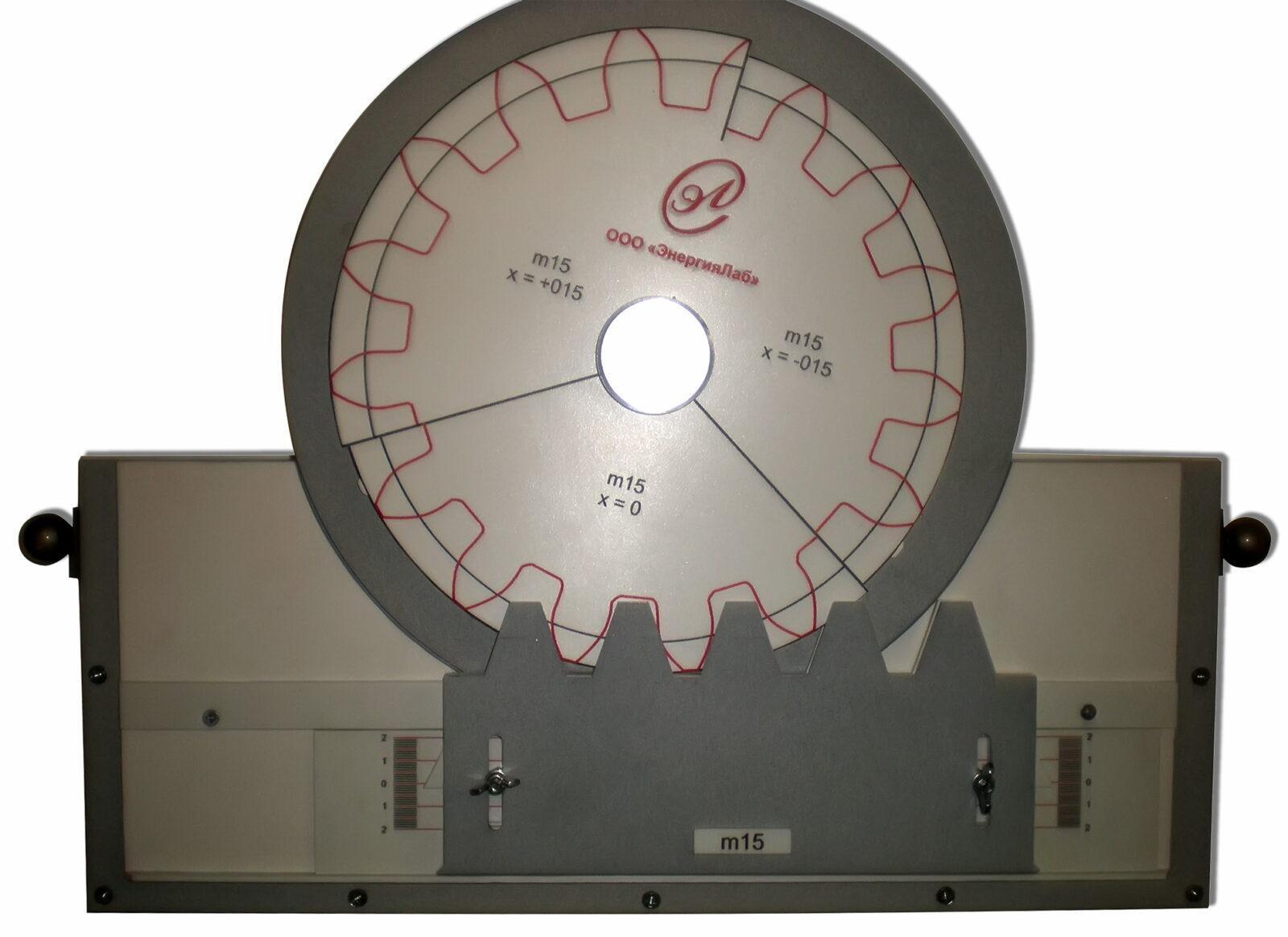

Типовой комплект учебного оборудования «Нарезание эвольвентных зубьев методом обкатки» ✅

Типовой комплект учебного оборудования «Нарезание эвольвентных зубьев методом обкатки» имитирует нарезание эвольвентных зубьев методом обкатки и предназначен для проведения лабораторных занятий по общетехническим дисциплинам «Теория машин и механизмов», «Детали машин» и «Техническая механика» при подготовке специалистов-механиков высшего и среднего профессионального образования.

Комплект поставки

- основание;
- диск, на котором помещается заготовка колеса (в виде бумажного диска) с делительным диаметром d = 180 мм;
- две рейки, представляющие собой исходный производящий контур инструмента с модулями m = 10, m = 15;
- механизм, обеспечивающий прерывистое поступательное перемещение рейки, согласованное с поворотом диска.
