Типовой комплект учебного оборудования «Механика жидкости – гидравлический удар» ✅

Типовой комплект учебного оборудования «Механика жидкости – гидравлический удар» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика».

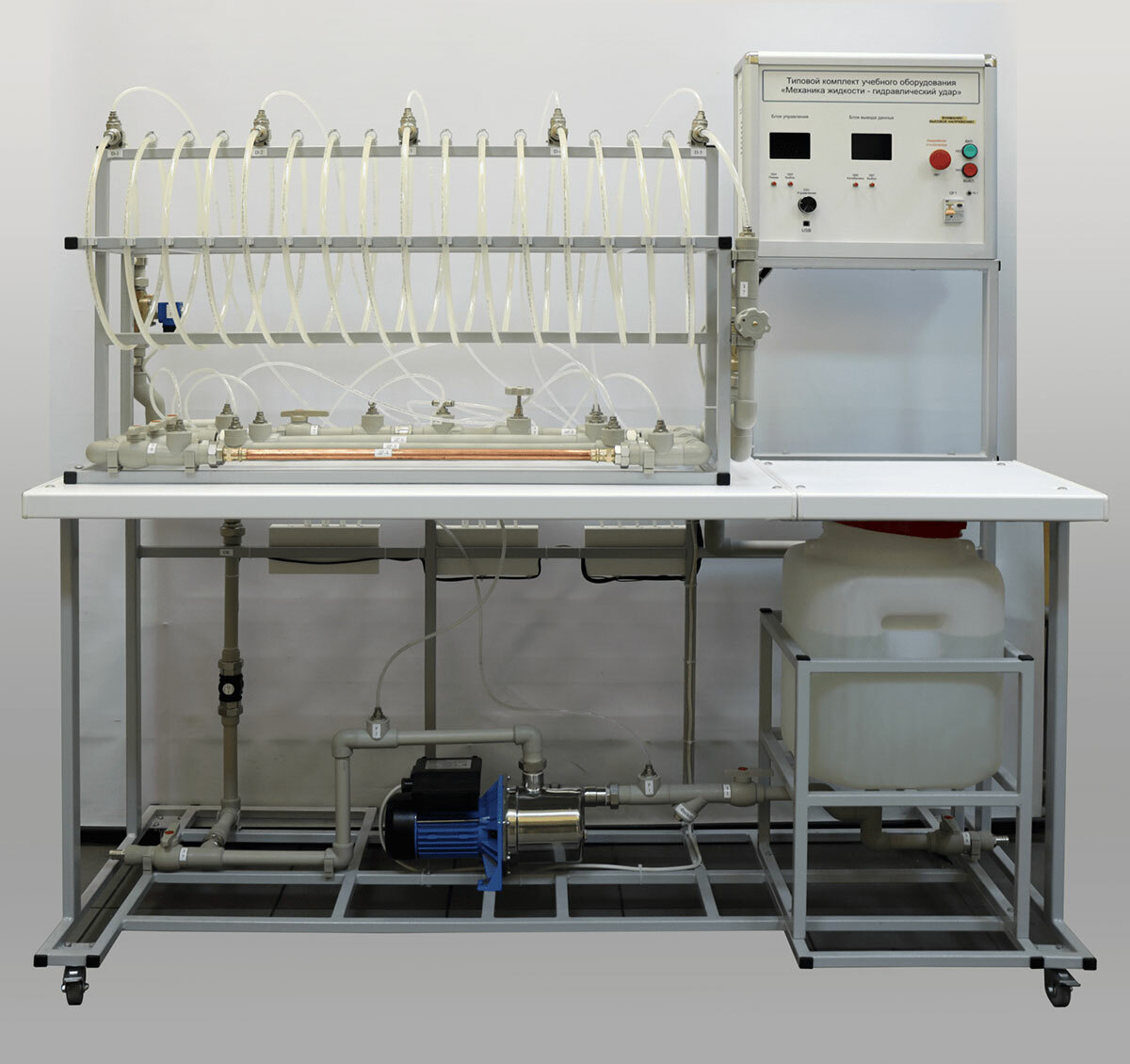

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из пластика, серого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

В нижней части рамы находится бак гидравлический для хранения воды. Насос монтируется на раме рядом с баком. Насос обеспечивает расход жидкости и напор.

Характеристики клапана: клапан отсечной быстродействующий с электромагнитным управлением. Количество клапанов – 2 шт.

На трубопроводе с равным шагом установлено 5 датчиков давления. На выходе трубопровода установлен клапан с электромагнитным управлением.

В стенде используется замкнутый поток жидкости (воды) без подключения к внешнему источнику.

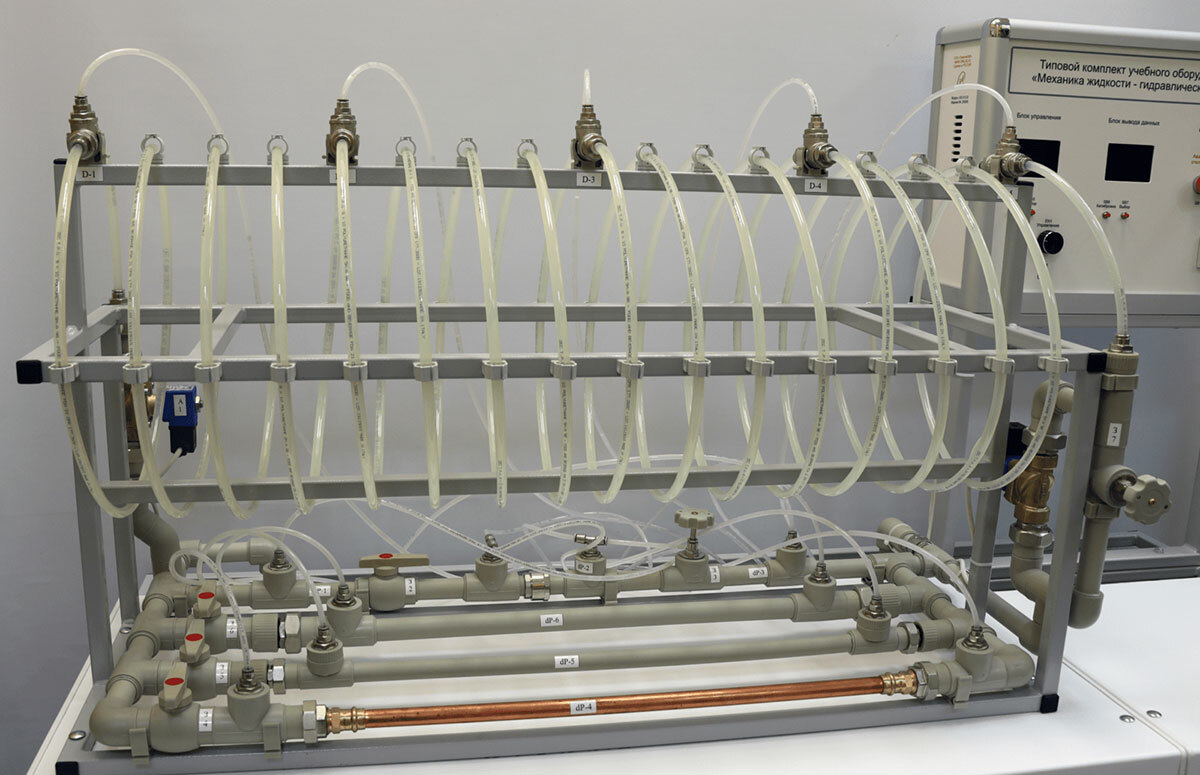

Стенд разделен на исследуемые участки:

1. Трубопровод выполненный из ПВХ, на всем участке трубопровода, установлены датчики давления, а также электромагнитные клапана, для демонстрирования гидравлического удара.
2. Трубопровод из PPR и медной трубы для исследования потерь по длине, на концах исследуемых участков установлены датчики давления.
3. Трубопровод из PPR трубы, на котором смонтированы участки местных сопротивлений.

Гидравлическая система стенда замкнута и не требует подключения к системам водоснабжения и водоотведения лаборатории, за счет установленного технологического бака.

В состав лабораторной установки входит:

• насос;
• датчик расхода;
• датчики давления;
• диафрагма;
• запорная арматура, выполненная в виде вентилей и задвижек;
• технологический бак.

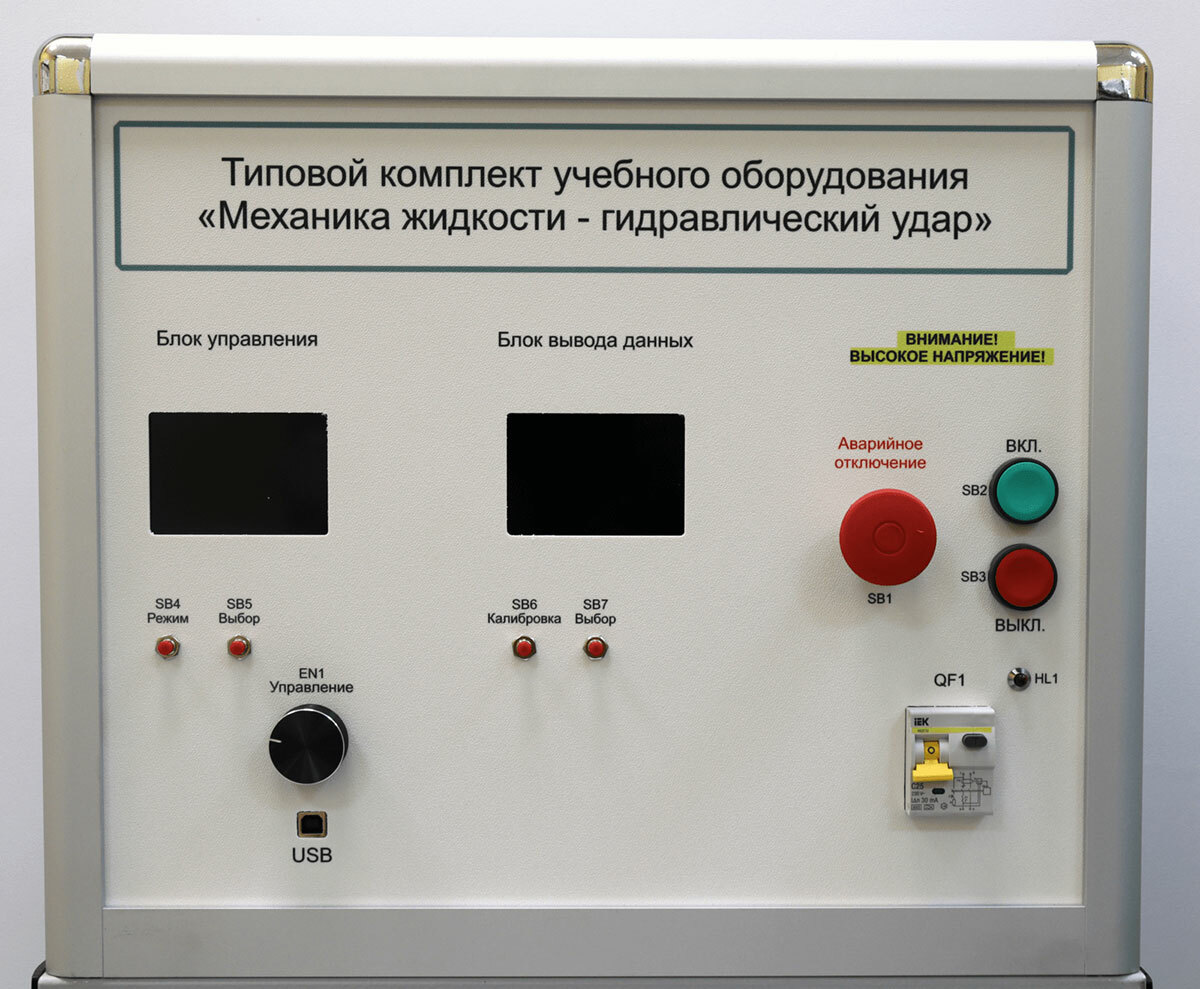

• Блок управления с микропроцессорной системой - для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Комплект поставки

1. Лабораторный стенд «Механика жидкости – гидравлический удар»
2. Ноутбук (USB-кабель в коплекте)
3. Учебный видеоролик и методическое обеспечение на электронном носителе
4. Руководство по эксплуатации
5. Гарантийный талон
6. Паспорт
