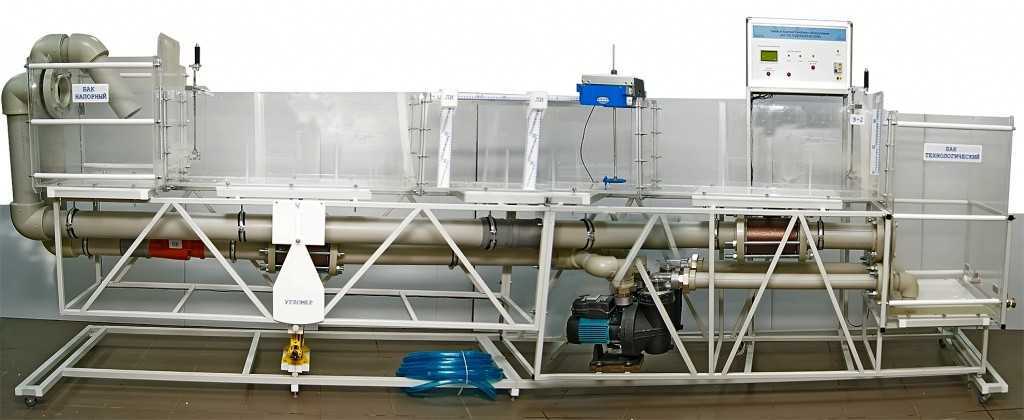

Типовой комплект учебного оборудования «Лоток гидравлический», 4.5 метра ✅

Состав комплекта:

1. Металлическая рама из трубы прямоугольного сечения с порошковым полимерным окрашиванием;
2. Гидравлический лоток из прозрачных материалов с размерами проточной части 3000х250х350;
3. Регулировочная задвижка (верхний и нижний затвор) на выходе водослива и на входе;
4. Технологический бак для хранения воды и слива в него потока из лотка, объем бака 100 л;
5. Группа насосов, обеспечивающих суммарную подачу воды из технологического бака в бак питания лотка: расход 350 л/мин, максимальный напор 6 м;
6. Расходомер электромагнитного типа для измерения величины расхода воды с параметрами, согласованными с подачей насосной станции;
7. Исследуемые сменные элементы из прозрачных и полупрозрачных элементов: водослив с тонкой стенкой, водослив с широким порогом, водослив с узким порогом, треугольный водослив, круговой водослив, тонкая стенка без бокового сжатия, тонкая стенка с боковым сжатием, разделители и пороги (6 типов);
8. Микровертушка гидрометрическая для измерения скорости жидкости;
9. Система координирования при установке датчика в потоке с точностью позиционирования 2 мм;
10. Руководство по эксплуатации стенда, паспорт;
11. Методические указания по проведению следующего перечня лабораторных и исследовательских работ:
