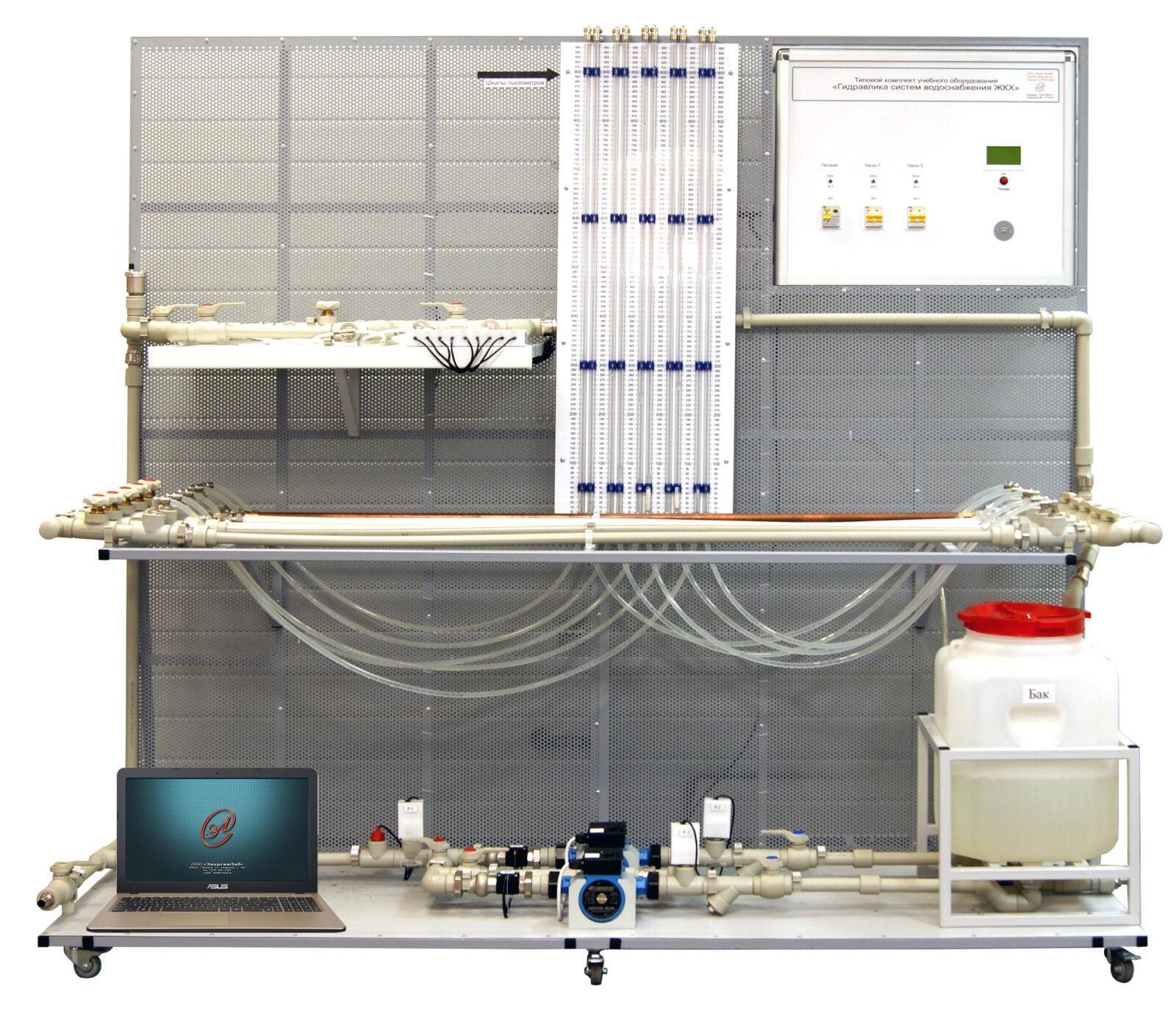

Типовой комплект учебного оборудования «Гидравлика систем водоснабжения ЖКХ» ✅

Стендовое исполнение, компьютерная версия

Учебный стенд используется для исследования течения жидкости (вода): исследование потерь давления (напора) при течении через местные сопротивления и по длине, измерение расхода жидкости с помощью расходомера.
В стенде используется замкнутый поток жидкости (вода).

Предназначен для проведения 7 лабораторных работ группой 2–3 человека.

Комплект поставки

1) гидравлический бак;
2) насосы;
3) исследуемые трубопроводы промышленных систем водоснабжения различных типов (полипропиленовые, металлопластиковые, металлические);
4) арматура систем водоснабжения:
- краны и вентили управления;
- пьезометрические трубки;
5) датчики давления (не менее 10шт.);
6) микропроцессорная система;
Назначение: предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение);
- обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты базовой платформы, с помощью внешних контактов в количестве 62 шт.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
7) учебный регулятор температуры с возможностью плавного регулирования расхода в зависимости от температуры с помощью микропроцессора;
Все измерения цифровой микропроцессорной системы выводятся на ЖК-дисплей, со следующими характеристиками:
8) датчик расхода;
Состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
9) ноутбук;
10) программное обеспечение ELAB;
11) методические рекомендации по выполнению лабораторных работ;
12) мультимедийная методика, которая представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов;
13) комплект соединительных проводов и шнуров;
14) паспорт;
15) гарантийный талон.
