Типовой комплект учебного оборудования «Динамическое равновесие жидкости» ✅

Типовой комплект «Динамическое равновесие жидкости» (далее стенд) предназначен для проведения лабораторных работ для студентов, обучающихся по курсу «Механика жидкости и газа», «Гидравлика», «Гидромеханика», «Гидрогазодинамика» в системе высшего и среднего профессионального образования, а также будет интересен студентам других технических специальностей.

Стенд позволяет исследовать форму свободной поверхности при относительном покое жидкости в сосуде, вращающемся с постоянной угловой скоростью. При этом строится сечение свободной поверхности плоскостью проходящей через ось вращения сосуда.

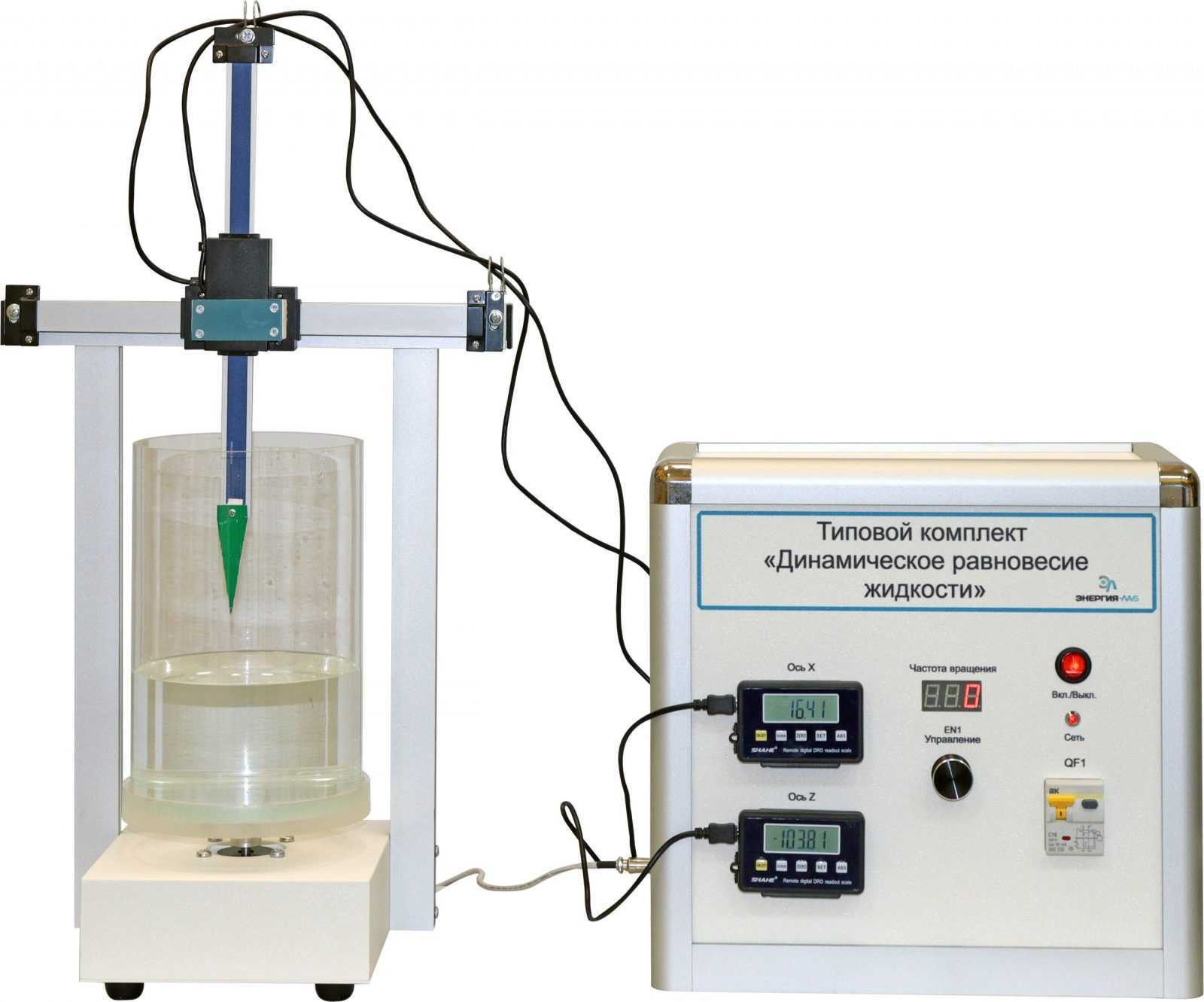

Стенд для изучения равновесия жидкости во вращающемся сосуде состоит из корпуса, на котором в фиксирующей чаше установлен прозрачный сосуд из экструзионного оргстекла.

В корпусе установлен шаговый двигатель, вал которого вращает диск, соединенный с помощью скользящей шпонки с вертикальной осью привода чаши. Регулирование скорости вращения двигателя осуществляется с блока управления.

К боковой стенке корпуса прикреплены направляющие из алюминиевого профиля. К направляющим закреплены две цифровые линейки с удаленными дисплеями, размещенными на передней панели блока управления.

Удаленный дисплей цифровой линейки включает в себя:

• ЖК-дисплей для отображения данных измерения;
• Кнопка «IN/MM» для переключения режима измерений дюйм/мм;
• Кнопка «ZERO» для обнуления положения линейки;
• Кнопка «SET» для измерений в режиме «дюйм»;
• Кнопка «ABC» для переключения между относительным «0» и текущими измерениями;
• Разъем для подключения линейки.

Блок управления оборудованием стенда представляет собой моноблок выполненный из металлического профиля с корпусом из ABS пластика. Все надписи на блоке выполнены при помощи цветной термопечати.

Блок управления оборудованием стенда, включает в себя:

• семисегментный индикатор для отображения частоты вращения двигателя;
• энкодер «Управление» для управления частотой вращения двигателя;
• два дисплея цифровой линейки.
• автоматический выключатель - для подачи питания стенда;
• кнопка «Вкл./Выкл.»– для подачи питания на блок управления;
• индикатор «Сеть» – для индикации наличия электропитания;
• разъем «Сеть» для подключения питания напряжением 220В, частотой 50Гц.
