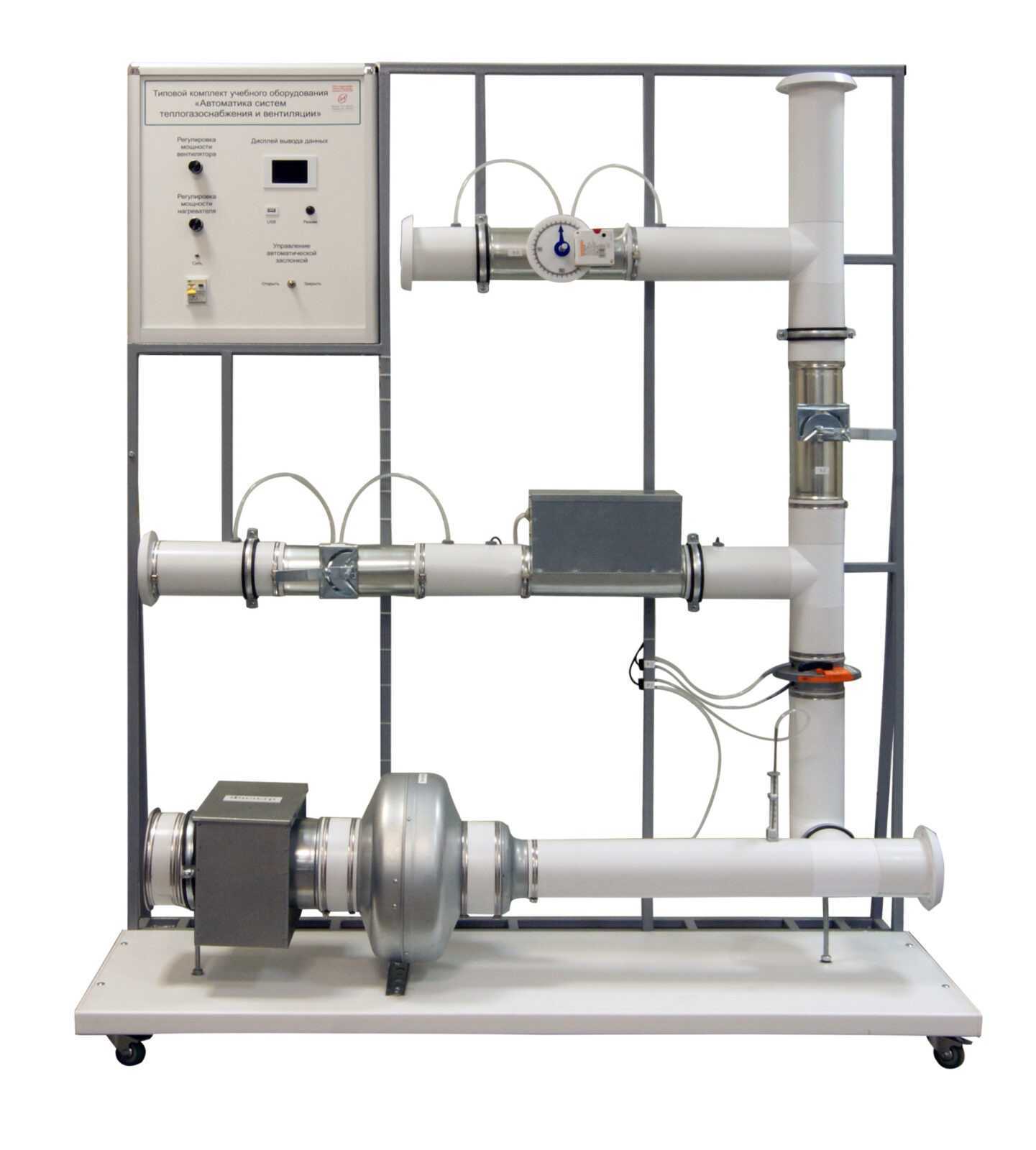

Типовой комплект учебного оборудования «Автоматика систем теплогазоснабжения и вентиляции» ✅

Комплекс позволяет изучать элементы автоматики теплогазоснабжения и вентиляции, способы регулирования и контроля параметров.

Состав стенда:

1. несущая рама, выполненная из стального трубчатого профиля, на обрезиненных колесах с тормозными механизмами
2. воздушный фильтр в линии всасывания воздуха;
3. вентилятор канальный;
4. система трубопроводов диаметром – 100 мм,
5. канальный электрический нагреватель, мощностью -0,8 кВт;
6. панель для установки измерительных приборов, выполненную из двухкомпозитного материала;
7. датчики температуры с диапазоном измерения от 0°С до 100°С;
8. заслонки, регулируемые вручную, на диаметр 100 мм;
9. участок выпрямления потока воздуха, встроенный в трубопровод;
10. Трубка Пито;
11. Датчик частоты вращения вентиляторa;
12. измерительная диафрагма с точками отбора давления,
13. заслонку с автоматизированным электроприводом;
14. датчики давления (диапазон измерения от -500Па до +500Па, точность измерений 0,2Па+3% от показаний);
15. симисторный регулятор скорости вращения вентилятора с диапазоном регулирования оборотов от 25% до 100% от максимальных оборотов вентиляторов;
16. микропроцессорная система

Исполнение стендовое, компьютерная версия.

Комплект поставки

1. Учебный стенд в сборе
2. Управляющая ПЭВМ стенда (ноутбук)
3. Руководство по эксплуатации
4. Методические указания по проведению лабораторных работ
5. Диск с учебным видеороликом
6. Диск с программным обеспечением
