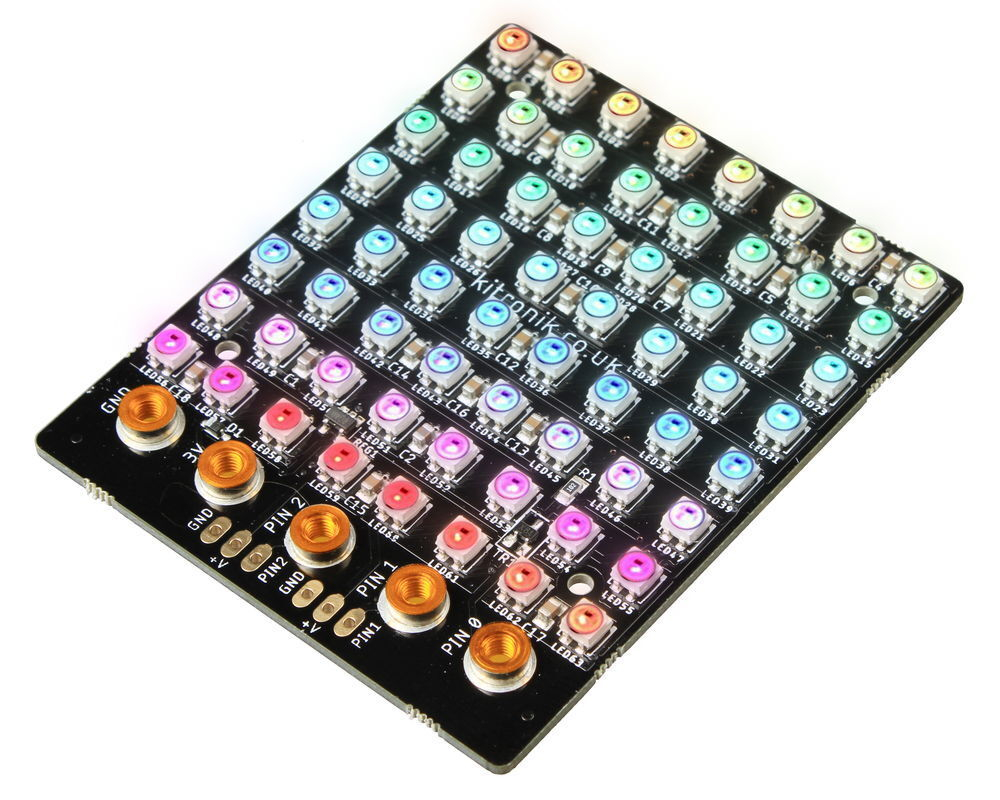

Светодиодная матрица Kitronik ZIP Tile

Особенности

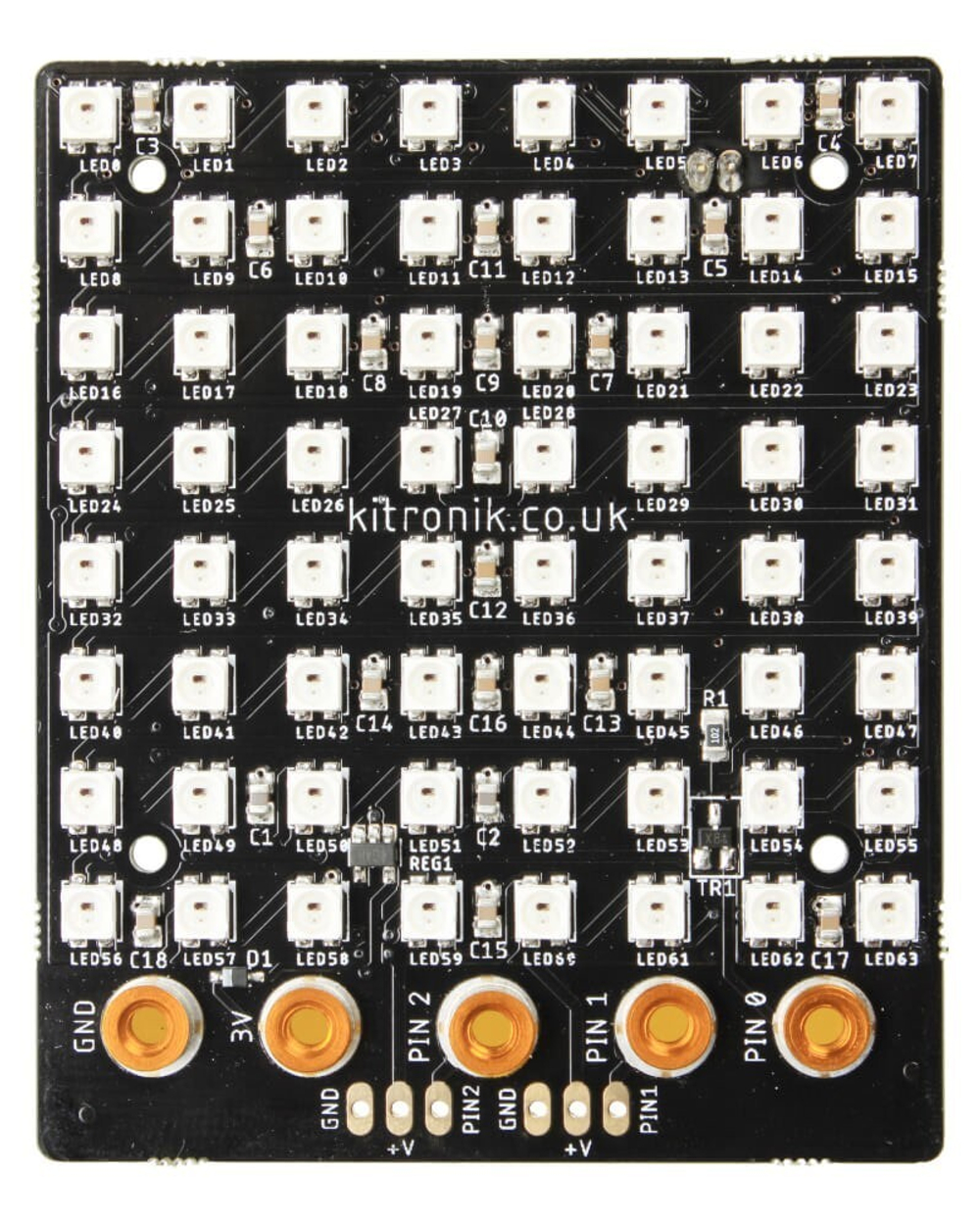

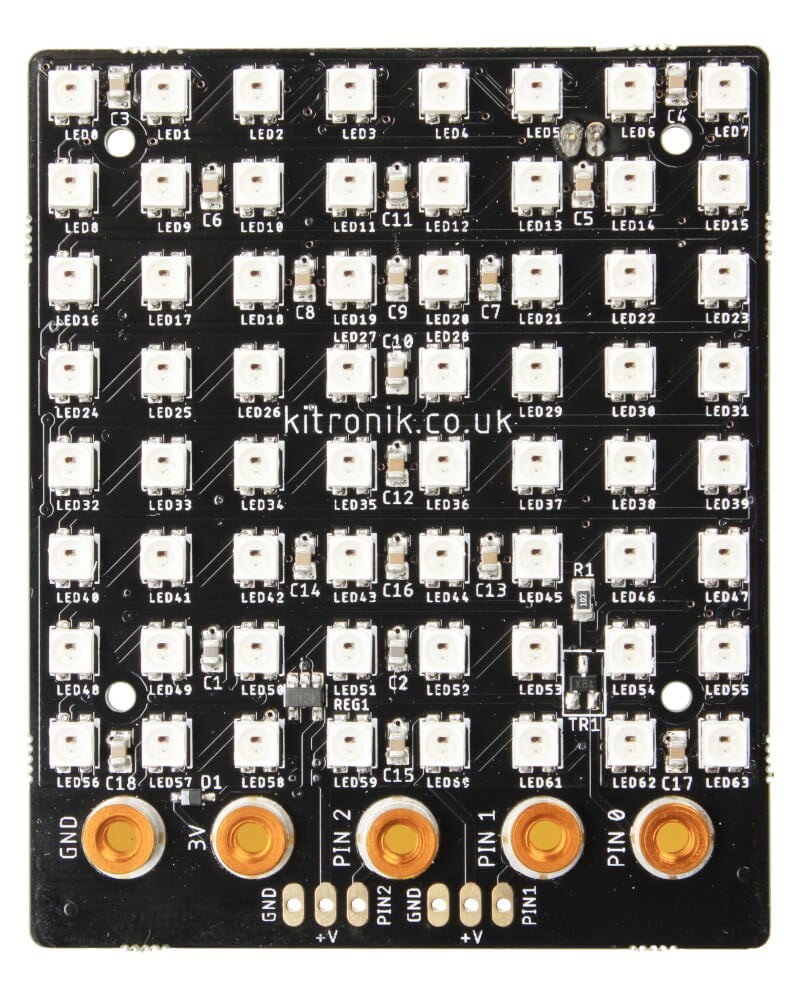

• Светодиодная панель 8×8 содержит 64 индивидуально адресуемых RGB-светодиода WS2812B.

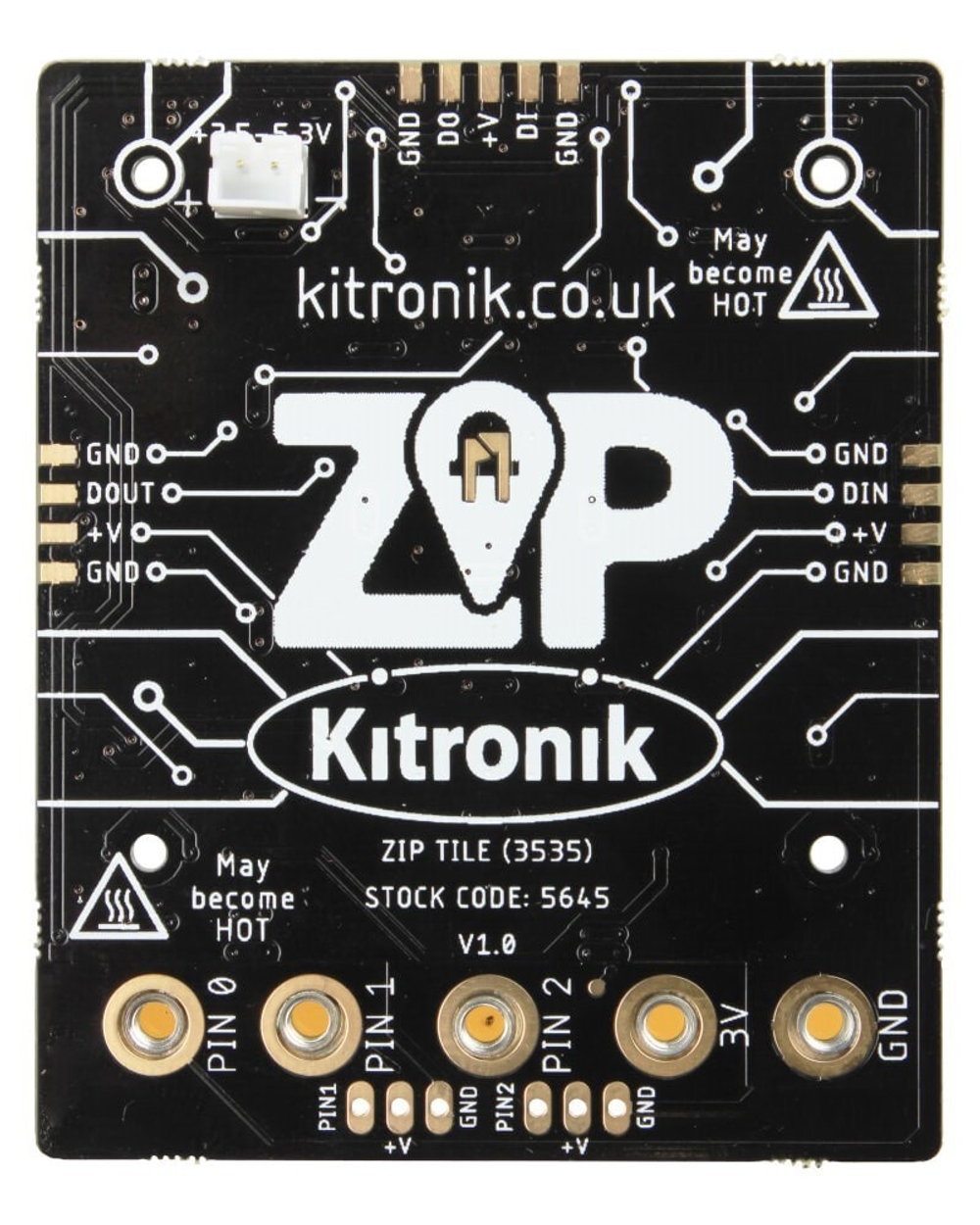

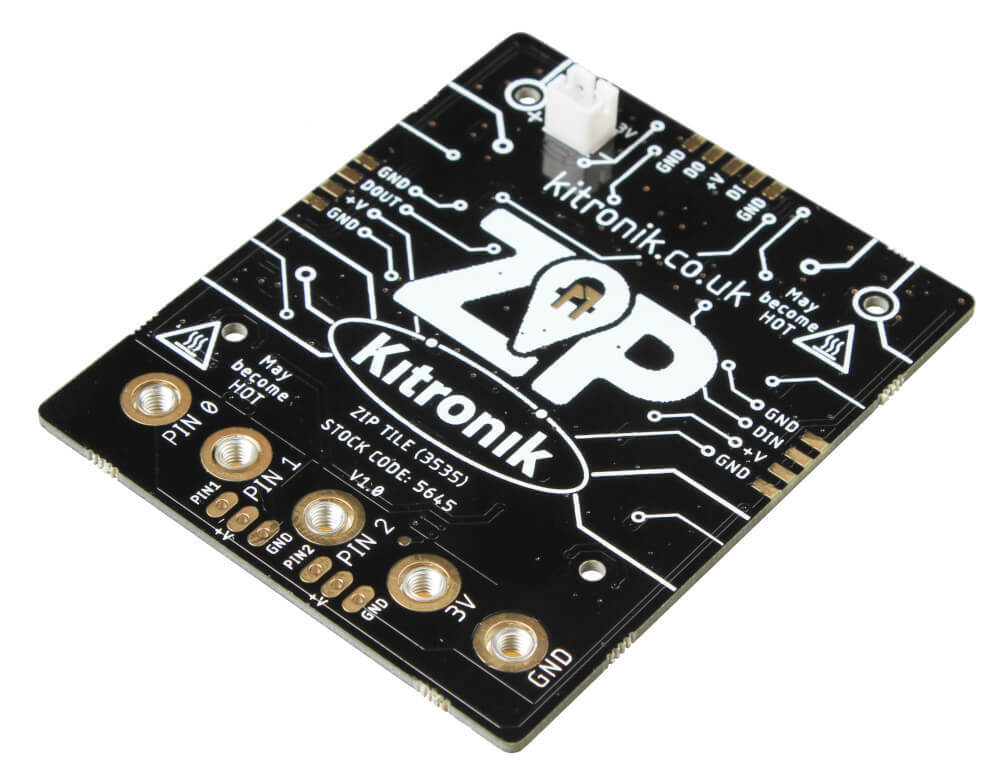

• Контактные площадки слева, справа и сверху модуля позволяют собрать дисплей из нескольких панелей.
• Контроллер micro:bit подключается через винтовые площадки или «крокодилами».
• Контактные площадки micro:bit P1/P2 выведены на плате с шагом 2,54 мм.
• Модуль программируется простыми блоками в редакторе MakeCode.
• Возможность стационарного крепления через два монтажных отверстия M3.
• Встроенная защита не даст активировать панель ZIP LED, если питание подаётся через micro:bit, а дополнительный источник не подключён.

Подключение

Светодиодный модуль Kitronik ZIP Tile подключается к плате BBC micro:bit двумя способами.

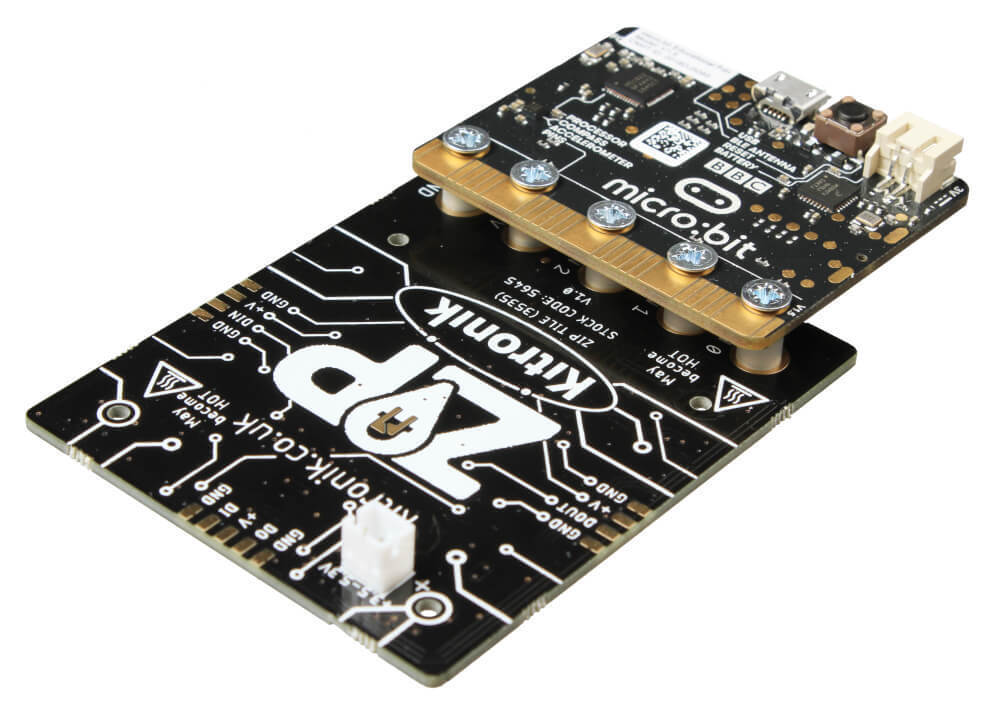

• Видимое подключение – плата micro:bit прикручивается к винтовым площадкам ZIP Tile и выглядывает из-за светодиодной панели.

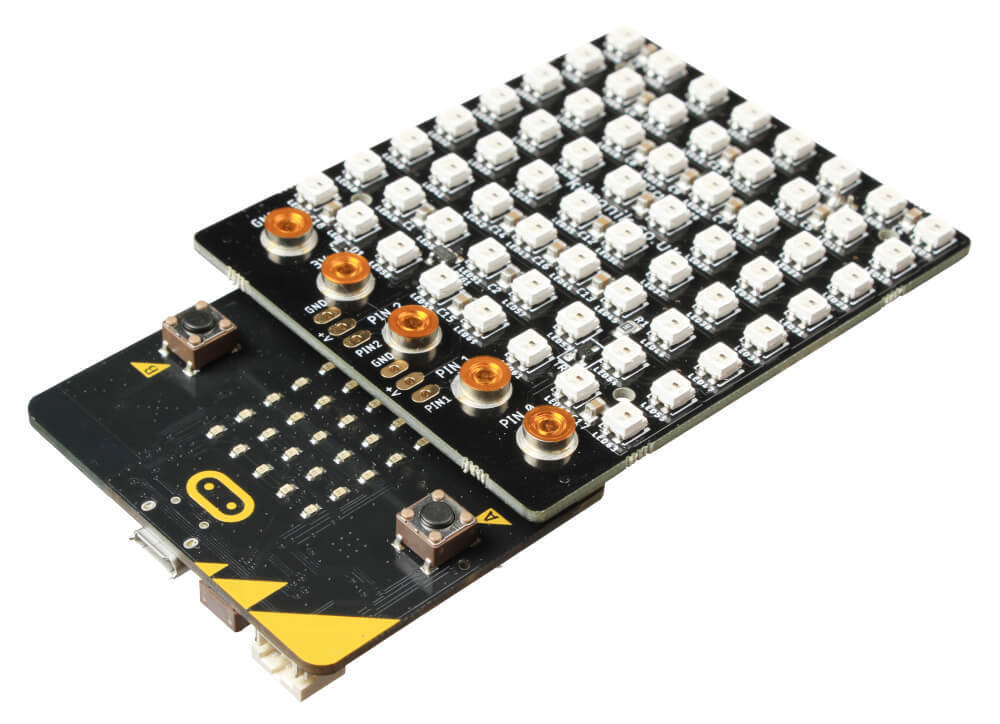

• Потайное подключение – когда micro:bit прикручивается к ZIP Tile таким образом, что плата прячется за светодиодной панелью.

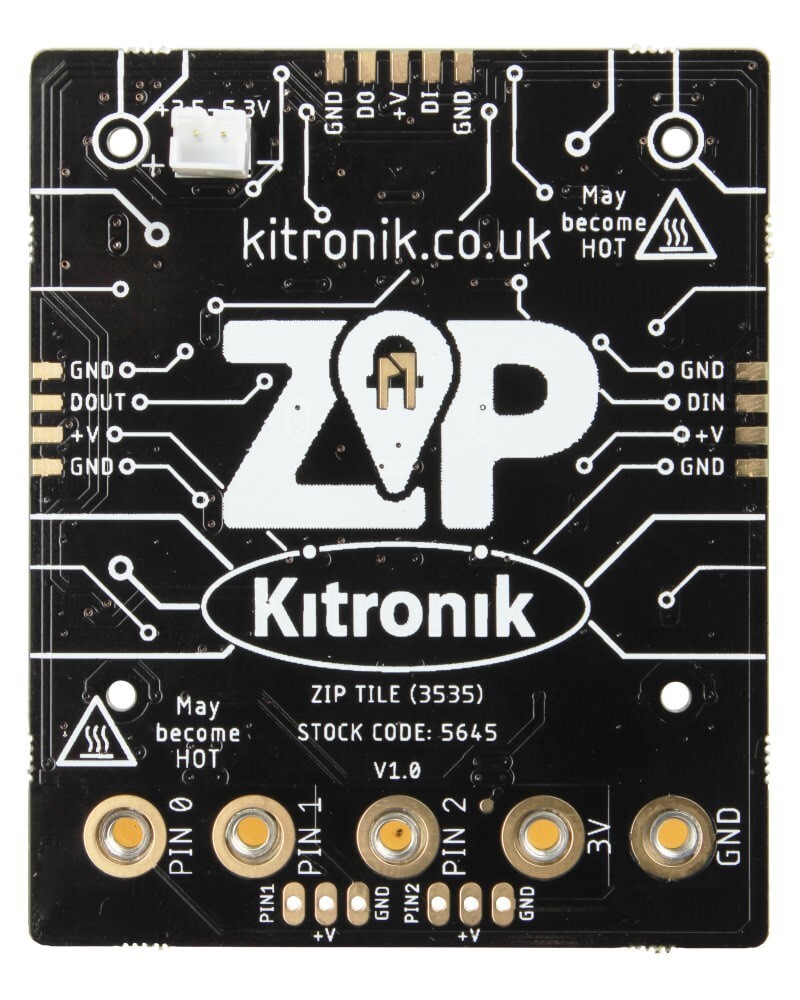

При желании на плату можно напаять штыревые соединители, чтобы получить доступ к контактам «Микробита» P1/P2, +V и GND со стандартным шагом 2,54 мм.

Программирование

Модуль ZIP Tile управляется в программной среде MakeCode с помощью визуальных блоков или текстового кода на JavaScript и MicroPython. Они позволяют управлять каждым светодиодом, чтобы создавать эффекты скроллинга и анимации.

Питание

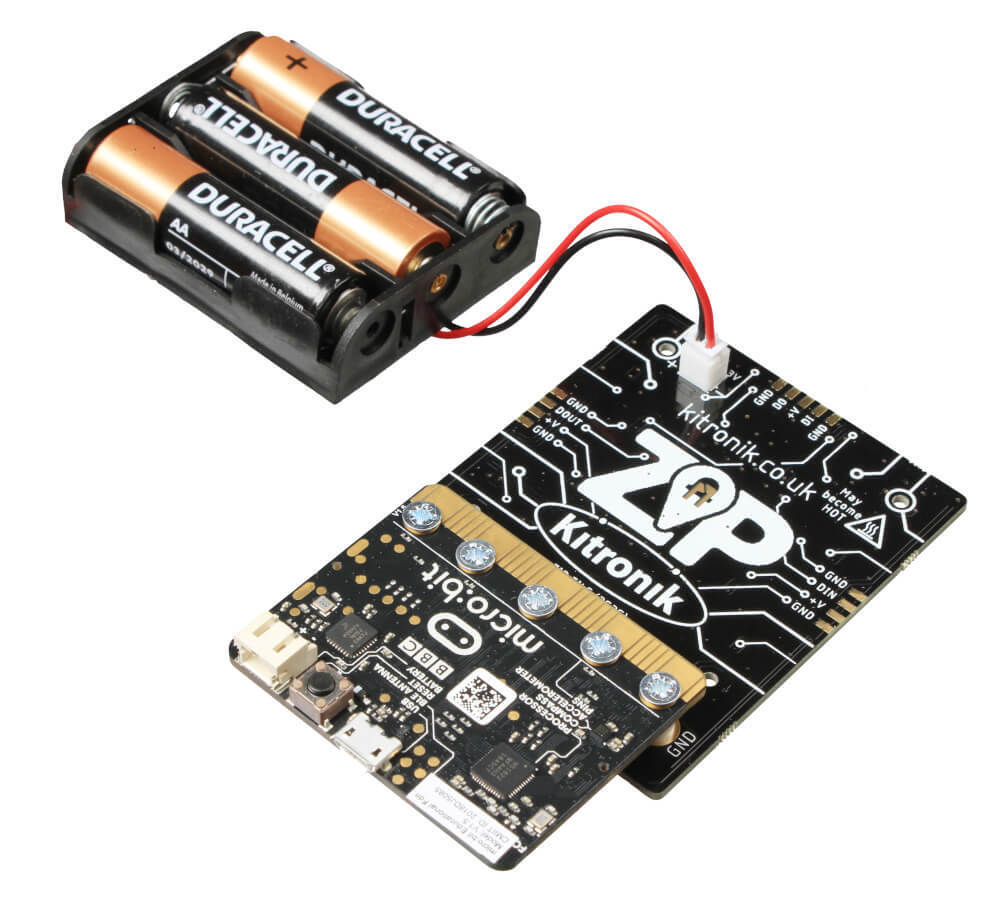

Модуль питается через разъём JST PH-2: сюда можно подключить батарейный отсек готовыми проводами с JST-разъёмом или воспользоваться модулем питания в комбинации с адаптером.

Обратите внимание, что панель ZIP Tile не заработает без выделенного питания.

Комплектация

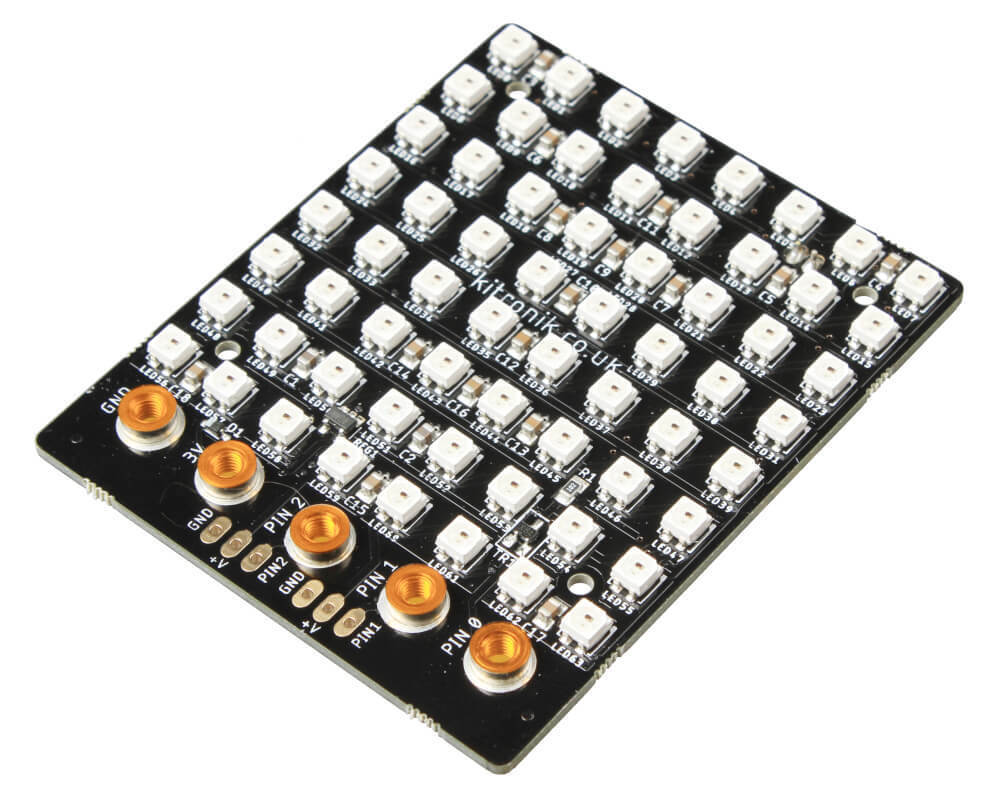

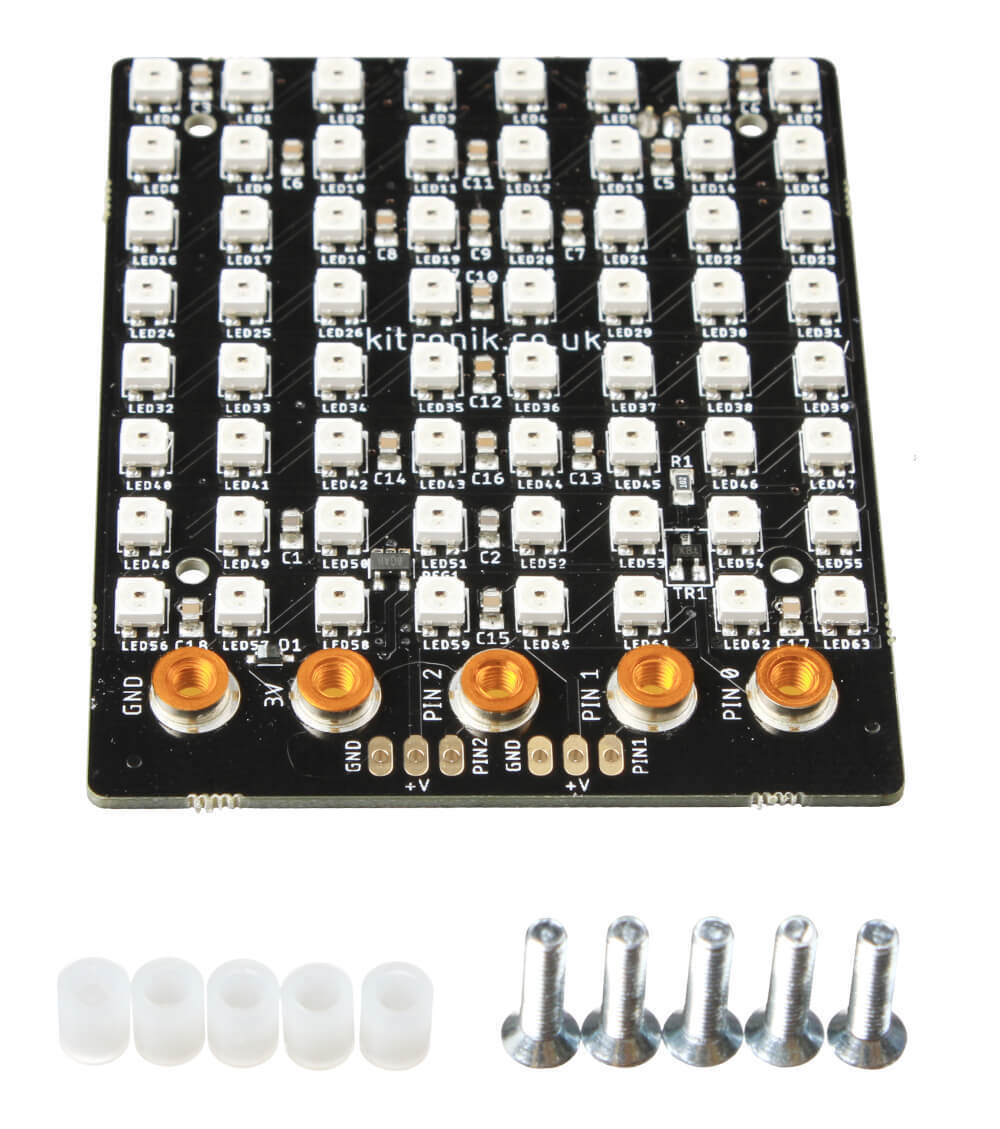

• 1× Плата-модуль
• 5× Винт M3×12
• 5× Проставка

Характеристики

• Модель: Kitronik ZIP Tile (SKU 5645)
• Совместимость: микрокомпьютеры BBC micro:bit
• Разъём модуля: контактные площадки под micro:bit
• Светодиоды: цветные адресные LED WS2812B
• Количество светодиодов: 64
• Количество уровней яркости: 256
• Разъём питания: JST PH-2
• Напряжение питания: 3,5–5,3 В
• Ток потребления: до 2,73 А (по 41 мА на светодиод)
• Размеры: 71×58,4×9,7 мм
