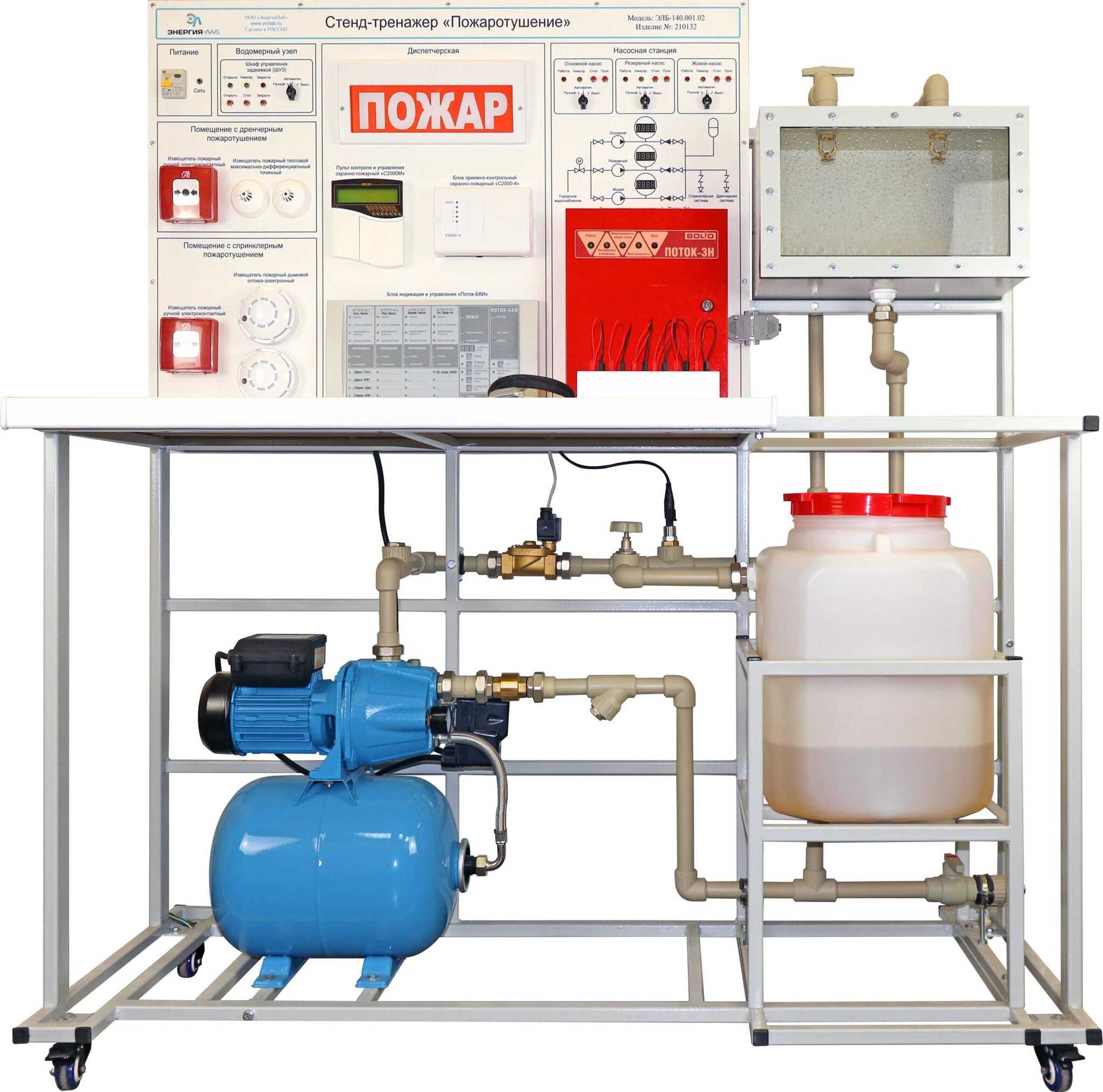

Стенд представляет собой пространственную раму, с закрепленной на ней вертикальной лицевой панелью, насосной станцией, резервуара для воды и камеры с установленными дренчерными оросителями пожаротушения. Лицевая панель стенда условно разделена на следующие помещения:

• Водомерный узел;
• Диспетчерская;
• Насосная станция;
• Помещение с дренчерным пожаротушением;
• Помещение с спринклерным пожаротушением.



«Помещение с дренчерным пожаротушением» содержит:

• извещатель пожарный ручной электроконтактный – 1 шт;
• извещатель пожарный тепловой максимально-дифференциальный точечный – 2 шт;

«Помещение с спринкерным пожаротушением» содержит:

• извещатель пожарный ручной электроконтактный– 1 шт;
• извещатель пожарный дымовой оптико-электронный– 2шт.

«Диспетчерская» включает в себя:

• пульт контроля и управления (ПКУ) охранно-пожарный «С2000М» – 1 шт;
• блок приемо-контрольный (БПК) охранно-пожарный «С2000-4» – 1 шт;
• блок индикации и управления (БИУ) «Поток-БКИ»– 1 шт;
• извещатель световой «Пожар»– 1 шт.

В ПКУ произведено следующее подключение по шлейфам:

• «Шлейф 1» – Тепловые извещатели помещения с дренчерным пожаротушением.
• «Шлейф 2» – Ручной извещатель помещения с дренчерным пожаротушением.
• «Шлейф 3» – Дымовой извещатели помещения спринкерным пожаротушением.
• «Шлейф 4» – Ручной извещатель помещения с спринкерным пожаротушением.

В БИУ в качестве агрегатов используются:

• «Агрегат 1» – Основной насос;
• «Агрегат 2» – Резервный насос;
• «Агрегат 3» – Жокей-насос;
• «Агрегат 4» – Электрозадвижка.

«Водомерный узел» содержит:

• Шкаф управления задвижкой с элементами ее управления (переключатель режима работы, кнопки, индикаторы).



Стенд «Пожаротушение» моделирует процессы работы систем спринклерного и дренчерного пожаротушения. Дренчерная система пожаротушения применяется для нейтрализации очагов возгорания и предотвращения распространения пожара и часто используется на особо пожароопасных объектах, где огонь может распространяться с большой скоростью, а также там, где существует риск взрыва, так как во время пожара она способна обеспечить подачу очень большого количества воды на всю защищаемую площадь одновременно. Дренчерная система пожаротушения включается вручную или по сигналу, полученному от извещателей. Подводящий трубопровод в этой системе обычно заполнен водой или водным огнетушащим раствором, а питающие трубопроводы заполнены воздухом. Спринклерная система пожаротушения – это система с термоколбой (термозамком), находящийся на питающем трубопроводе, которые лопаются (плавятся) под воздействием высокой температуры, освобождая запорный элемент, после чего происходит падение давления и автоматический запуск пожаротушения с подачей воды или другого огнетушащего состава. Спринклерные системы реагируют на увеличение температуры окружающей среды и срабатывают локально, в месте возгорания. Сработка одного спринклера не приводит к сработке других спринклеров, находящихся на этом направлении. Для удобства изучения приципа работы спринклерного пожаротушения, стенде данный тип оросителя реализован ручным краном. Насосная станция с резервуаром воды иммитирует работу насосов системы пожаротушения – основного, резервного и жокей-насоса. Управление насосов реализовано в автоматическом режиме (на основе оборудования компании «Bolid») либо в ручном режиме (кнопками управления). Переключение режимов работы производится галетными переключателями. Основной и резервный насосы могут быть включены следующими способами:

• автоматически – по событию «Пожар».
• в ручную – «Местный запуск». По нажатию кнопки «Пуск».

Жокей-насос включается:

• автоматически – по событию «Падение давления» в магистрали ниже заданного.
• в ручную – «Местный запуск» – по нажатию кнопки «Пуск»

Ручной пуск насоса производится – из помещения «Насосная станция». Автоматический пуск – по падению давления в напорном трубопроводе либо дистанционно. Работа электроуправляемой задвижки эмитирована электроклапаном. Открытие происходит автоматически из положения «Закрыто». Утечки давления в магистрали пожаротушения имитируется ручным краном – имитатором падения давления. К стенду подключается выносной пульт коммутации для изучения поведения системы пожаротушения с наиболее вероятными неисправностями.
