Принцип действия

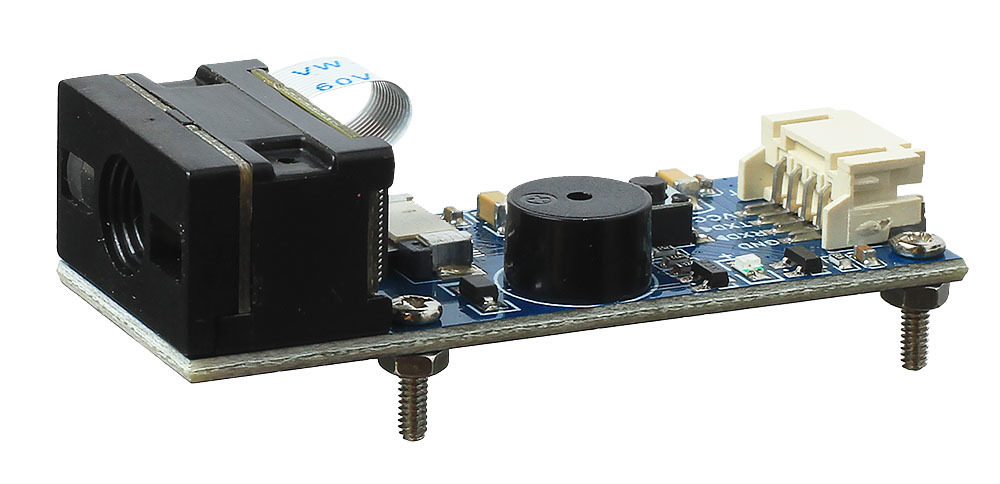

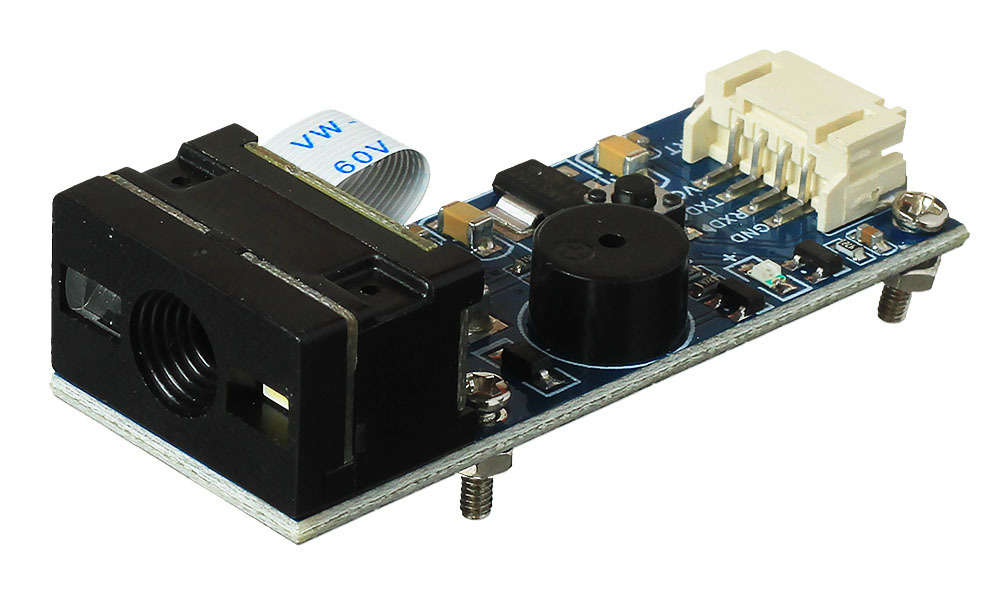

Секрет устройства заключается в комбинации цифровой камеры и модуля обработки изображения. В него зашит алгоритм, который распознаёт штрихкоды и QR-коды в поле зрения камеры, а если ей не хватает внешнего освещения – на помощь приходит встроенная LED-подсветка. Для точного наведения на штрихкод у сканера предусмотрен световой маркер в виде красной полоски.

Подносим штрихкод на дистанцию около 20 см к объективу, и раздаётся характерный сигнал зуммера, как на кассе супермаркета. На чтение кода уходит доля секунды, для ускорения процесса нужно выровнять плоскость штрихкода перпендикулярно к сканеру. Максимальный угол отклонения – 60 градусов.

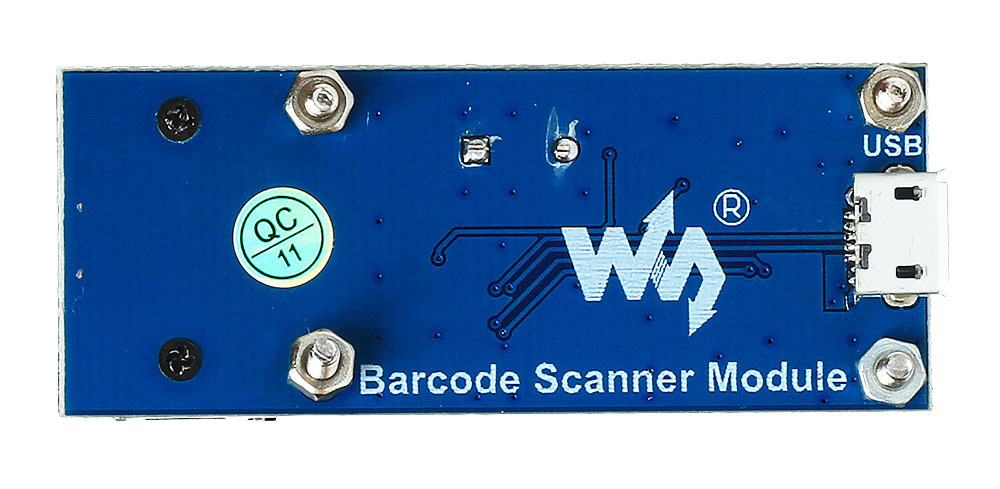

Подключение и настройка

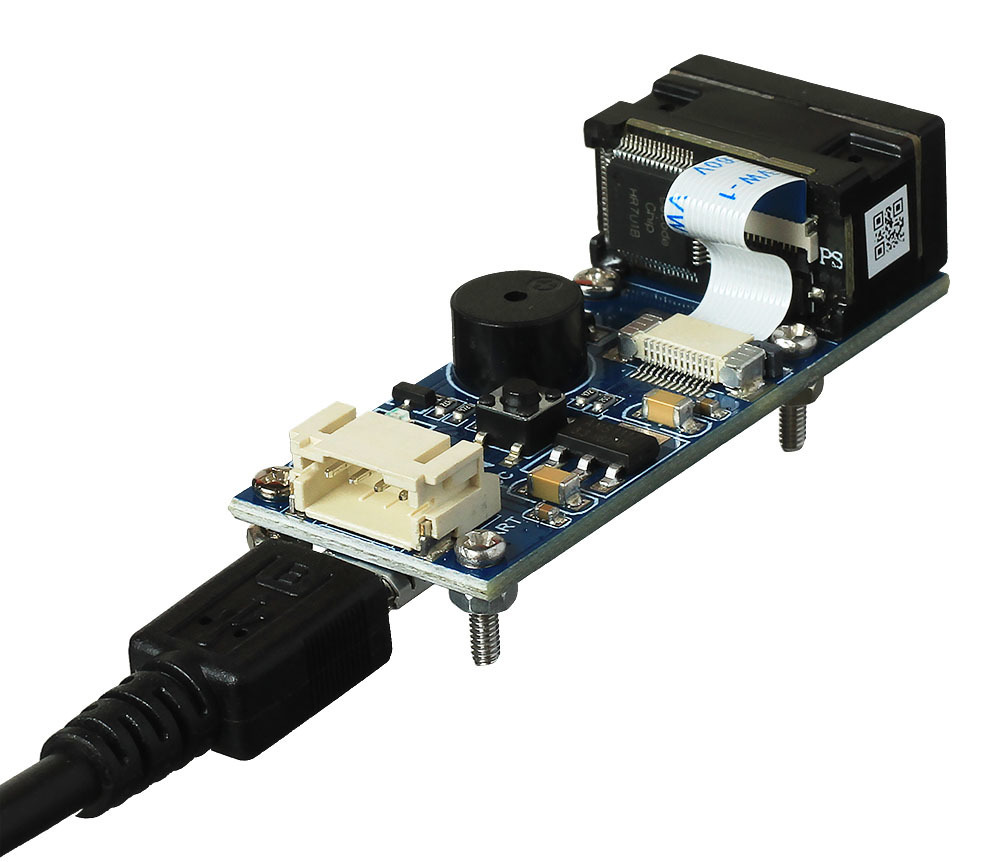

Сканер штрихкодов работает напрямую с компьютером без всяких приложений: он притворяется типовой USB-клавиатурой и выдаёт считанные данные в виде строки текста. Именно такой режим работы задан по умолчанию.

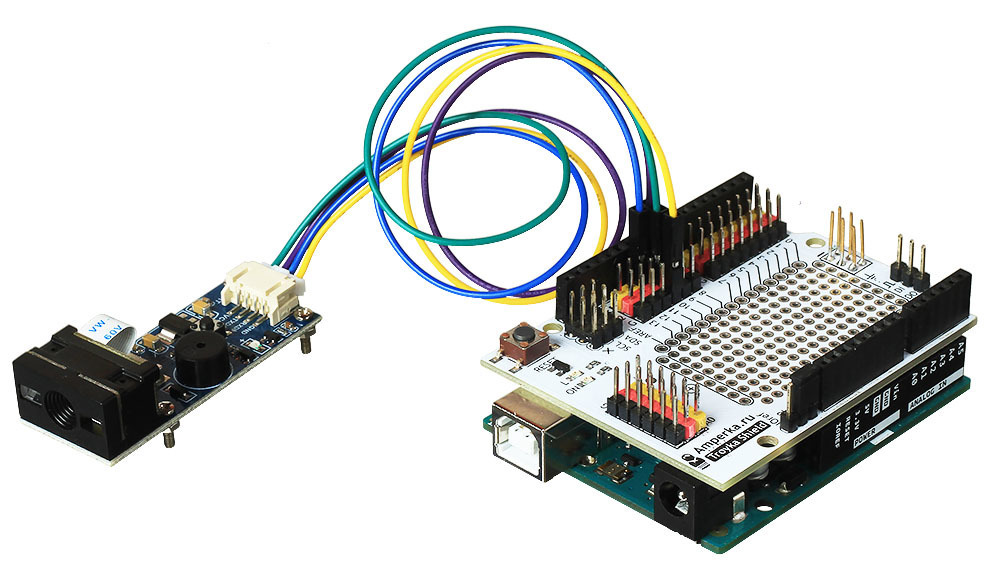

Кроме того, сканер общается с управляющими платами по интерфейсу UART. Для подключения к Arduino рекомендуем использовать Troyka Shield, а для Raspberry Pi предусмотрен Troyka HAT.

Настраивать сканер можно командами по UART, но куда проще воспользоваться сервисными QR-кодами: переключать режимы чтения, управлять LED и зуммером, сохранить и сбросить настройки можно просто нацелившись на соответствующий QR-код в инструкции устройства. Это позволяет менять конфигурацию на лету.

Обратите внимание, что нам не удалось перевести сканер в режим виртуального COM-порта, как указано в инструкции. По информации от производителя, эта функция зарезервирована на будущее.

Для активации процесса сканирования по умолчанию используется кнопка на плате. Встроенный зуммер сигнализирует об успешном считывании кода и изменениях в работе устройства.

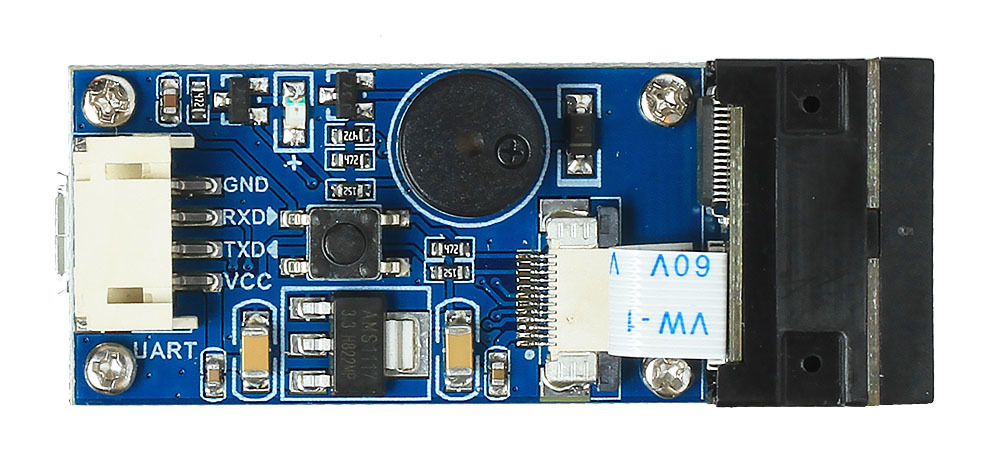

Распиновка

• GND – отрицательный контакт питания. Подключается к земле.
• RXD – цифровой вход для приёма данных. Подключается к пину TX контроллера.
• TXD – цифровой выход для передачи данных. Подключается к пину RX контроллера.
• VCC – положительный контакт питания. Подключается к линии напряжением 5 В на контроллере.

Комплектация

• 1× Сканер штрихкодов
• 1× USB-кабель

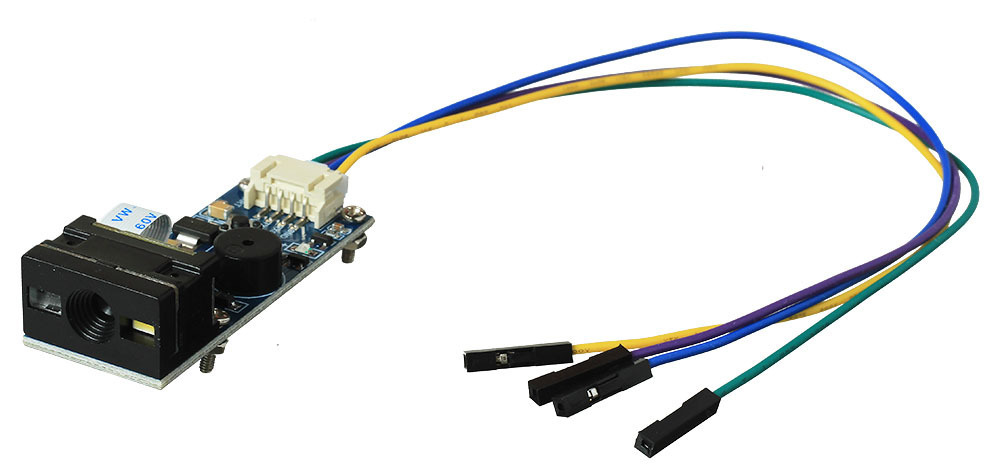

• 1× Соединительный шлейф

Характеристики

• Интерфейсы: UART, USB
• Форматы штрихкодов 1D: Codabar, Code 11, Code 39, Code 93, UPC/EAN, Code 128, GS1-128, GS1 DataBar
• Форматы штрихкодов 2D: QR Code, Data Matrix, PDF417
• Подсветка: белый светодиод
• Световой маркер: красный светодиод
• Углы сканирования кода: поворот 360°, наклон ±60°
• Угол обзора: 28° (горизонтальный), 21,5° (вертикальный)
• Напряжение питания: 5 В
• Ток потребления: 135 мА (сканирование), 58 мА (покой), 2 мА (режим сна)
• Габариты: 53,3×21,4×16,5 мм
