Широкоугольная камера для Raspberry Pi Waveshare RPi Camera

Пример фото

При дневном свете камера делает достаточно сочные и живые снимки. Мы протестировали камеру при разном освещении. Кликните по картинке, чтобы перейти к изображению в оригинальном разрешении.

Фото при дневном освещении

Фото при ночном освещении

Начинка

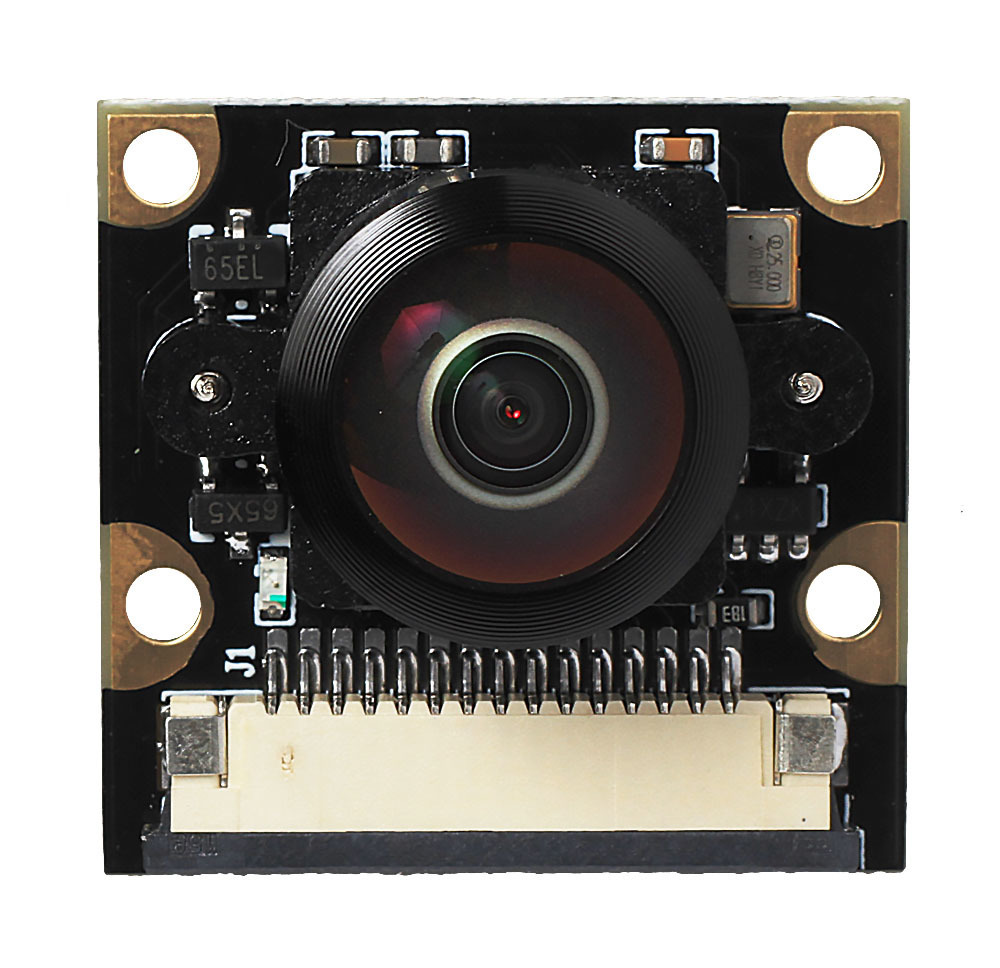

В основе камеры лежит сенсор изображения OmniVision OV5647 на базе светочувствительной КМОП-матрицы с разрешением пять мегапикселей.

В отличие от большинства USB-решений, модуль камеры спроектирован специально для семейства плат Raspberry Pi. Он подключается напрямую к видеочипу VideoCore IV и экономит системные ресурсы, при этом USB-порты остаются свободными для другой периферии.

Подключение

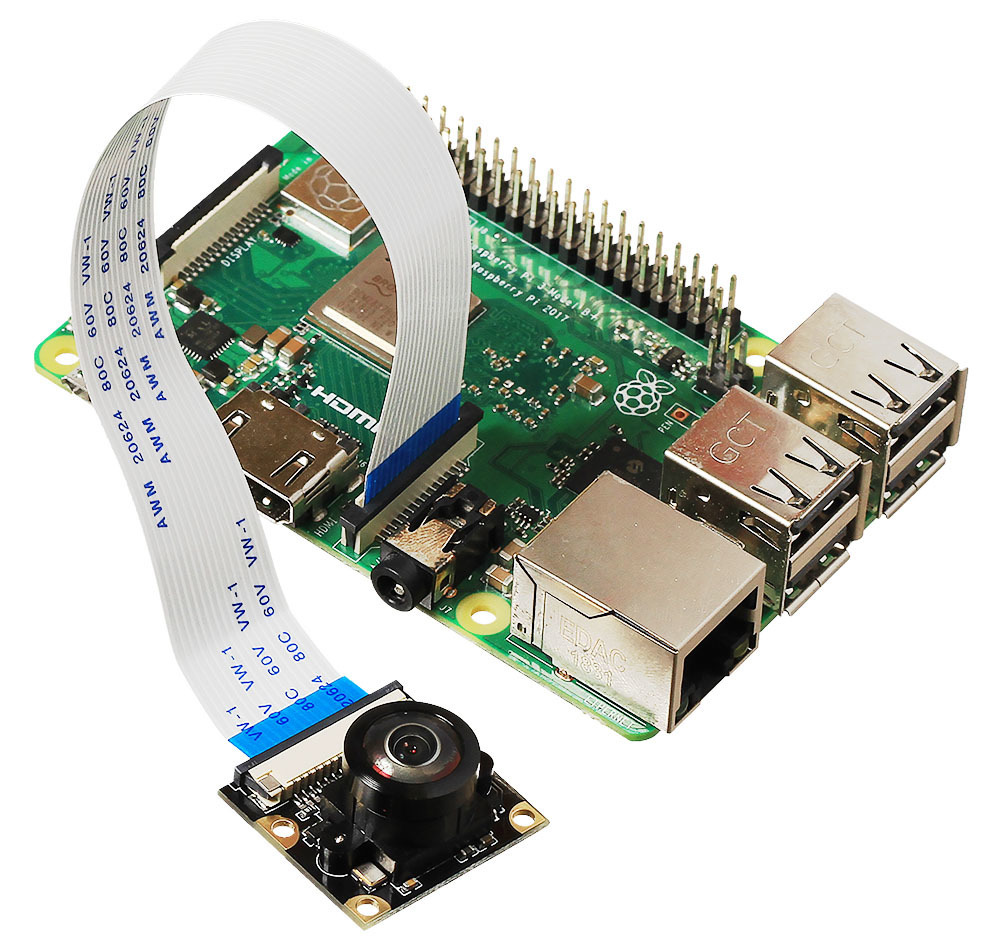

Камера подключается к одноплатнику через FFC-шлейф в разъём CSI (Camera Serial Interface). Обратите внимание: синий цветовой ключ на шлейфе должен оказаться со стороны Ethernet-разъёма.

Комплектация

• 1× Камера «Модель M»

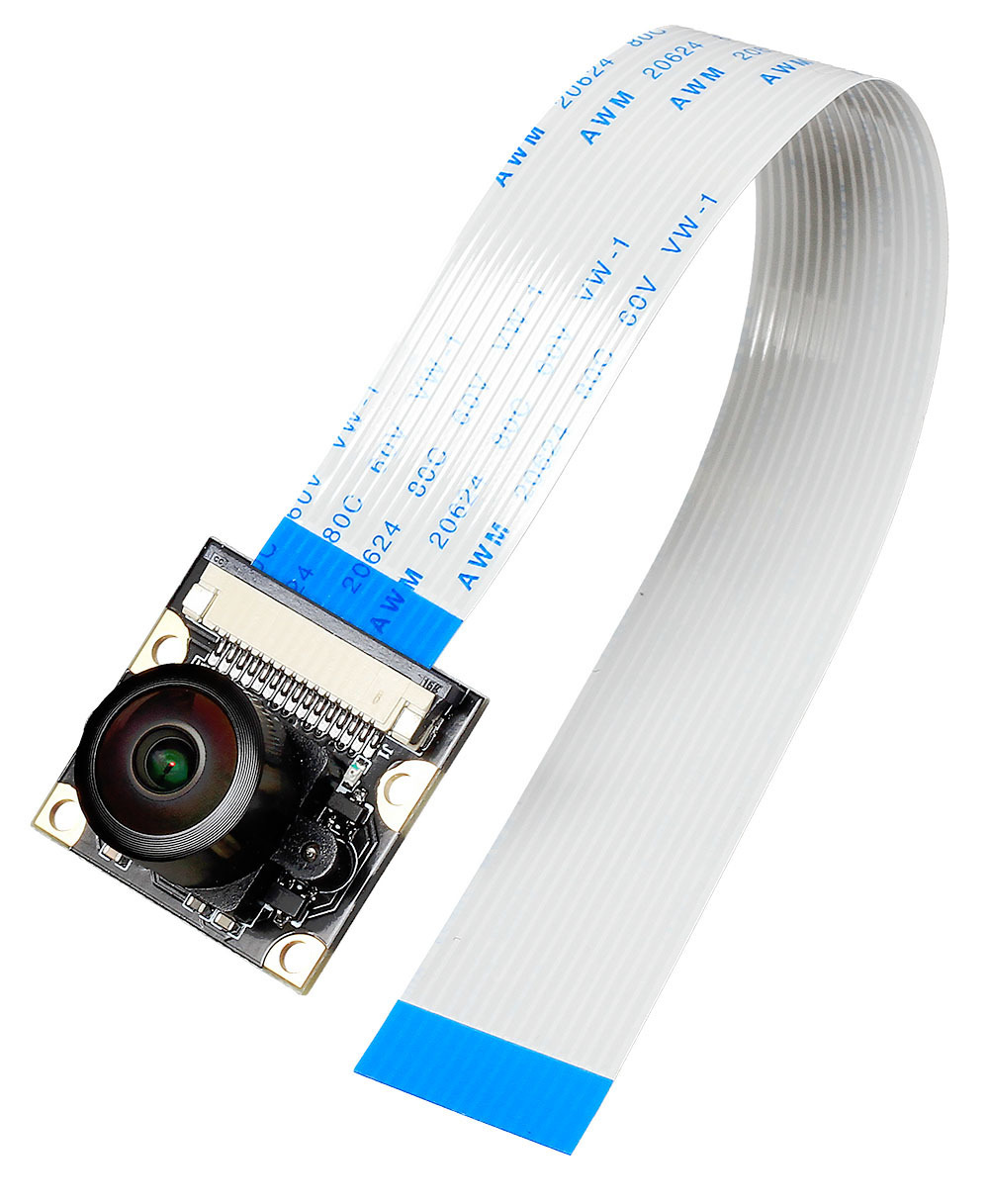

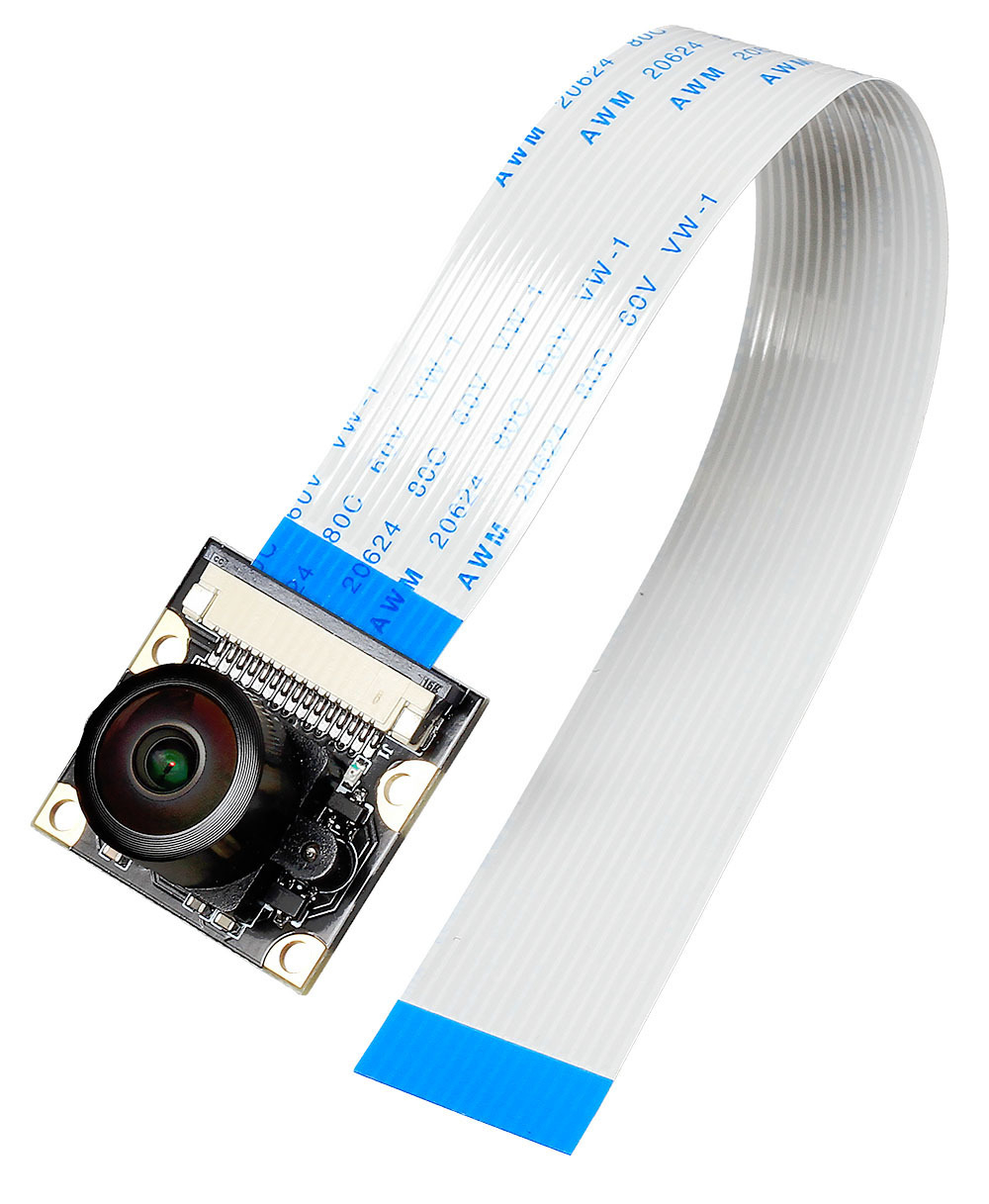

• 1× FFC-шлейф (160 мм)

Характеристики

• Модель: Waveshare RPi Camera (M) (SKU 14037)
• Датчик изображения: OV5647
• Разрешение: 5 Мп
• Захват фото: 2592×1944 пикселей
• Запись видео: 1080p30, 720p60 и 640x480p60/90
• Фокус: регулируемый
• Угол обзора: 200°
• Фокусное расстояние: 0,87 мм
• Длина шлейфа: 160 мм
• Габариты: 25×24×15 мм
