Робоконструктор Ultimate Robot Kit Makeblock

Сконструировать собственного робота – сложная кропотливая задача. Помимо «мозгов» и электрики, роботу требуется некая механическая основа, на которую будет монтироваться электроника. В связи с этим, возникает потребность в опыте использования систем автоматизированного проектирования, базовых знаний теоретической механики и слесарных навыках.

Если все эти страшные слова для вас не знакомы, либо вы, просто, хотите не тратить своё время, силы и деньги на покупку инструментов и материалов, а просто, желаете получить удовольствие от проектирования электрической схемы и программирования, то этот набор для вас.

Наборы алюминиевых деталей «Makeblock Ultimate Robot Kit» – идеальная основа для сборки всевозможных роботизированных конструкций. Концепция и дизайн деталей уникальны. Они легко собираются в огромном числе конфигураций, что позволяет собирать механизмы, не ограничивая свою фантазию.

Семейство деталей Makeblock включает в себя алюминиевые рейки, зубчатые колёса, покрышки, моторы, ремни передач, шкивы, втулки, переходники, винты, заклёпки и другие элементы. Рейки обладают жёлобом с резьбой, что позволяет производить крепление элементов в произвольном месте вдоль всей длины. Отверстия на элементах также имеют нарезанную резьбу. Всё это практически избавляет от необходимости использовать гайки.

Стандартное расстояние между отверстиями на рейках и панельках из наборов Makeblock – 8 мм. Благодаря этому они становятся совместимыми с блоками конструкторов LEGO. Качественные яркие детали из анодированного алюминия выдерживают нагрузку до 70 кг.

На сайте производителя доступна инструкция, поясняющая общий принцип сборки. Вы свободны комбинировать бесконечное количество наборов друг с другом для получения бесконечно сложных конструкций: больших, крепких, профессиональных.

Набор «Makeblock Ultimate Robot Kit» поставляется с инструкциями по сборке следующих конструкций:

• Двухколёсный робот
• Маленький танк
• Треугольный танк
• Большой танк

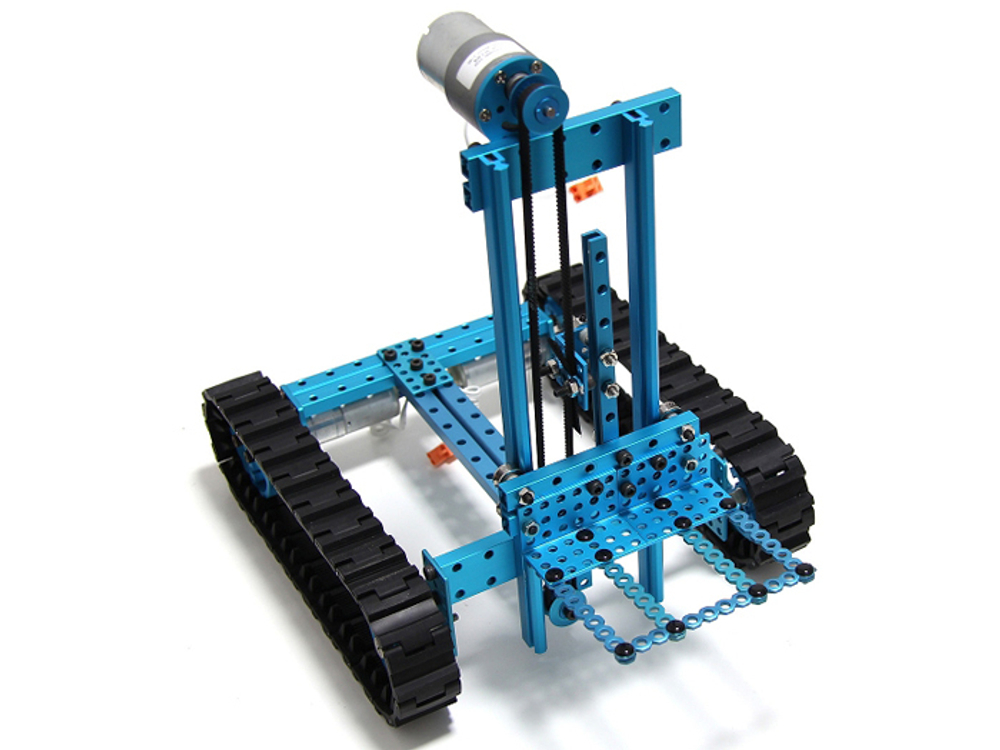

• Грузоподъёмник

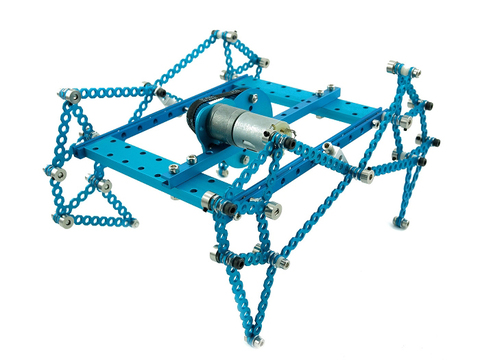

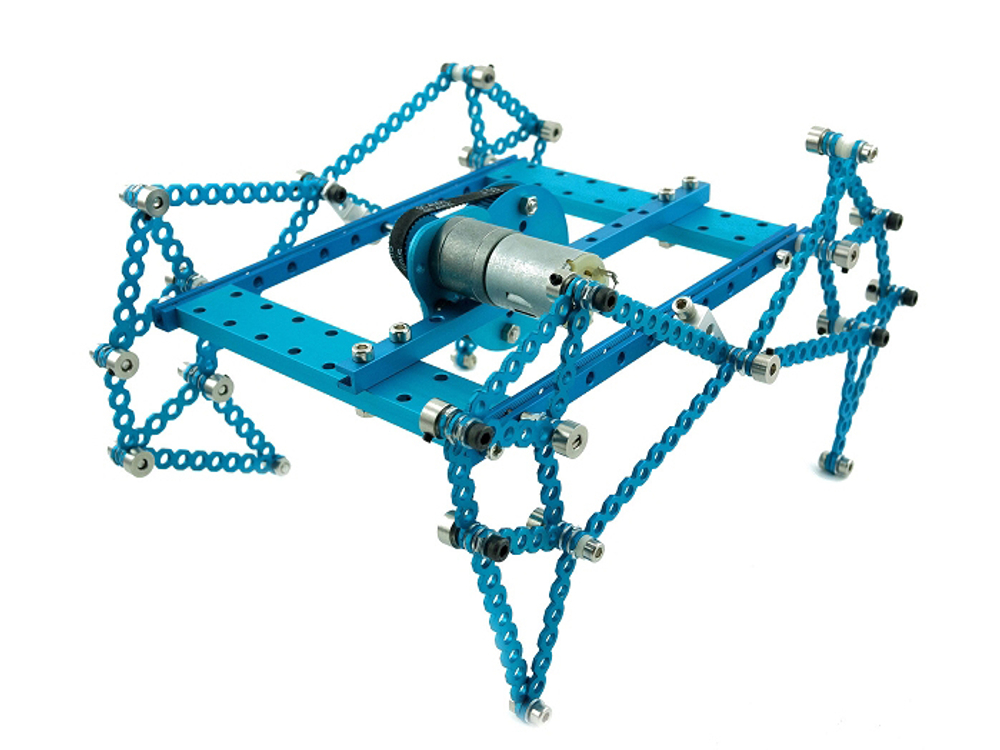

• Четырёхлапый робот

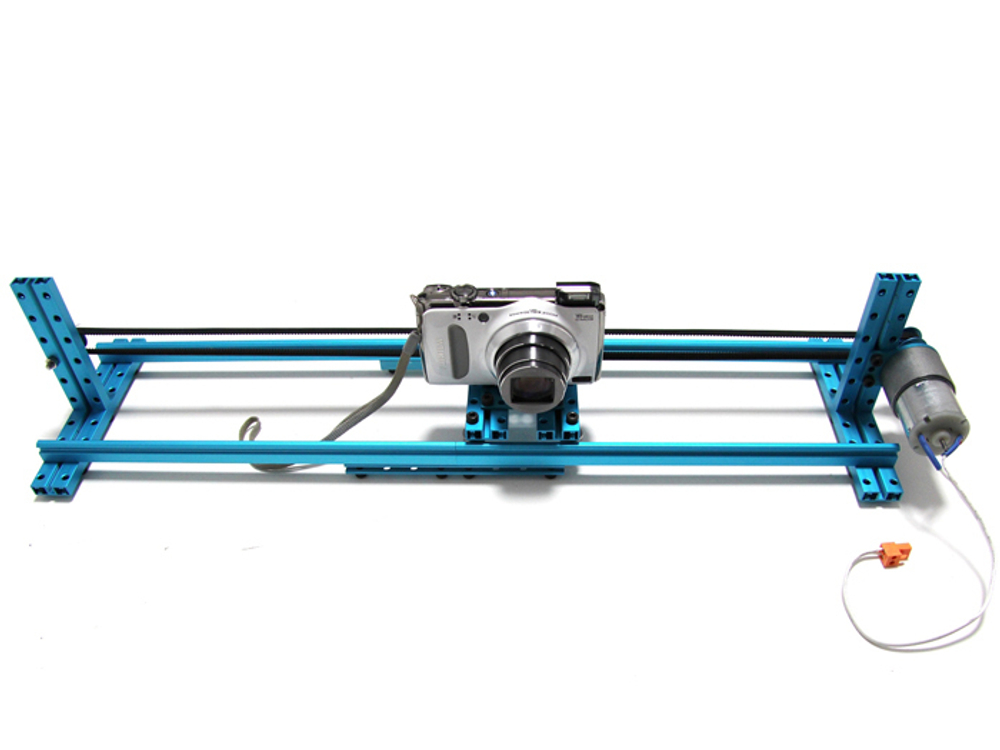

• Скользящая платформа

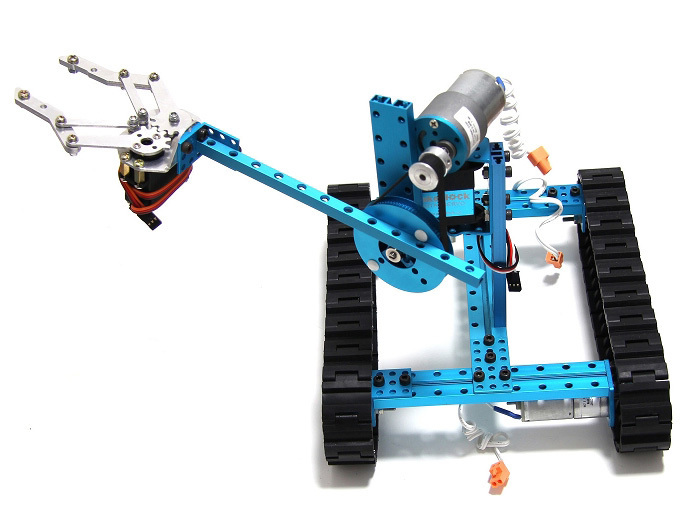

• Робот-манипулятор
• Робот-манипулятор с двумя степенями свободы
• Пивной робот

Наверняка, каждый из нас хотя бы раз в жизни мечтал иметь у себя дома такого помощника, в любое время дня и ночи, приносящего прохладные напитки.

Наличие готовых сборочных схем вовсе не говорит, что набор ограничен узким кругом конструкций. Используя множество полезных деталей, вы можете реализовать практически любые конструкции. Если данное количество деталей вам покажется недостаточным, набор деталей может быть расширен одним из дополняющих наборов Makeblock.

В конструктор включено железо и моторы. Но для того, чтобы вдохнуть жизнь в собранный механизм, необходима управляющая электроника, такая как Arduino, и драйвер моторов, такой как Motor Shield. А для того, чтобы механизм стал разумным, стоит добавить немного сенсоров и соответствующей логики в программу микроконтроллера.

Набор «Makeblock Ultimate Robot Kit» является совокупностью наборов Makeblock Starter Robot Kit и Makeblock Advanced Robot Kit.

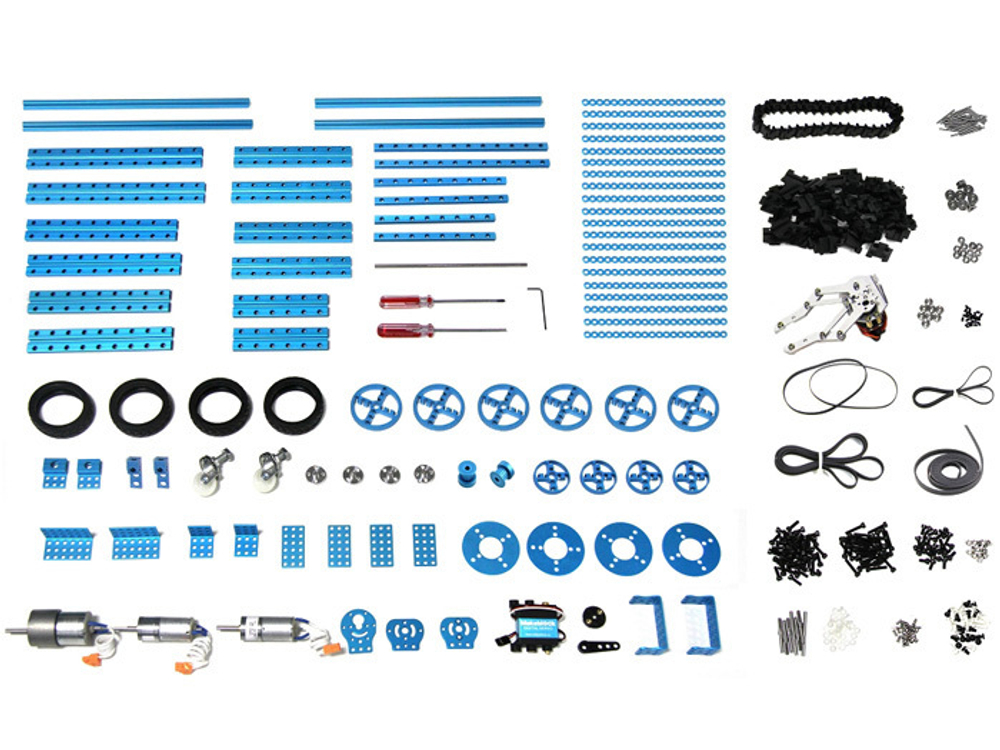

Состав набора

• 4× Рейка 2×6 отверстий с жёлобом (96 мм)
• 4× Рейка 2×8 отверстий с жёлобом (128 мм)
• 2× Рейка 2×9 отверстий с жёлобом (144 мм)
• 2× Рейка 2×10 отверстий с жёлобом (160 мм)
• 2× Рейка 2×12 отверстий с жёлобом (192 мм)
• 2× Рейка 1×8 отверстий с жёлобом (144 мм)
• 2× Рейка 1×9 отверстий с жёлобом (160 мм)
• 4× Рейка 1×12 отверстий с жёлобом (192 мм)
• 4× Ползунок
• 20× Балка перфорированная
• 1× D-шпиндель 4×160 мм
• 4× Плашка 3×6 отверстий
• 2× Уголок 3×6
• 2× Уголок 3×3
• 2× Плашка для крепления поворотного колеса
• 2× Плашка для крепления ползунка
• 6× Зубчатое колесо (90 зубьев)
• 4× Зубчатое колесо (62 зубья)
• 2× Зубчатое колесо (18 зубьев)
• 2× Поворотное колесо (резьба M8)
• 4× Диск на зубчатое колесо (для 90 зубьев)
• 1× Крепление мотора (⌀ 37 мм, D-шпиндель 4 мм)
• 2× Крепление мотора (⌀ 25 мм, D-шпиндель 4 мм)
• 1× Сервопривод MECDS-150
• 2× Кронштейн для сервопривод MECDS-150
• 2× Мотор постоянного тока (⌀ 25 мм, D-шпиндель 4 мм)
• 1× Мотор постоянного тока (⌀ 37 мм, D-шпиндель 4 мм)
• 1x Манипулятор с сервоприводом
• 2× D-шпиндель 4×50 мм
• 4× Переходник выходного вала мотора
• 6× Нарезной шпиндель (4×31 мм)
• 4× Покрышка (68,5×22 мм)
• 60× Элемент гусеничной ленты
• 60× Гусеничная ось
• 30× Хомут на вал 4 мм
• 8× Подшипник с V-образным сечением
• 12× Подшипник с фланцем 4×8×3 мм
• 48× Винт M4×8
• 48× Винт M4×14
• 16× Винт M4×22
• 16× Гайка M4
• 2× Гайка M8
• 20× Винт M3×8
• 48× Пластиковая шайба 4×7×2 мм
• 40× Винт без шляпки M3×5
• 16× Пластиковая заклёпка R4060
• 16× Пластиковая заклёпка R4120
• 2× Зубчатый ремень (123 зубья)
• 1× Зубчатый ремень (216 зубьев)
• 1× Зубчатый ремень (378 зубьев)
• 1× Зубчатый ремень 1 м
• 1× Крестовая отвёртка
• 1× Отвёртка 3 мм
• 1× Отвёртка 1,5 мм

Характеристики моторов

• Напряжение питания: 6-12 В
• Скорость: 180-250 мин-1
• Крутящий момент: 3 кг×см
