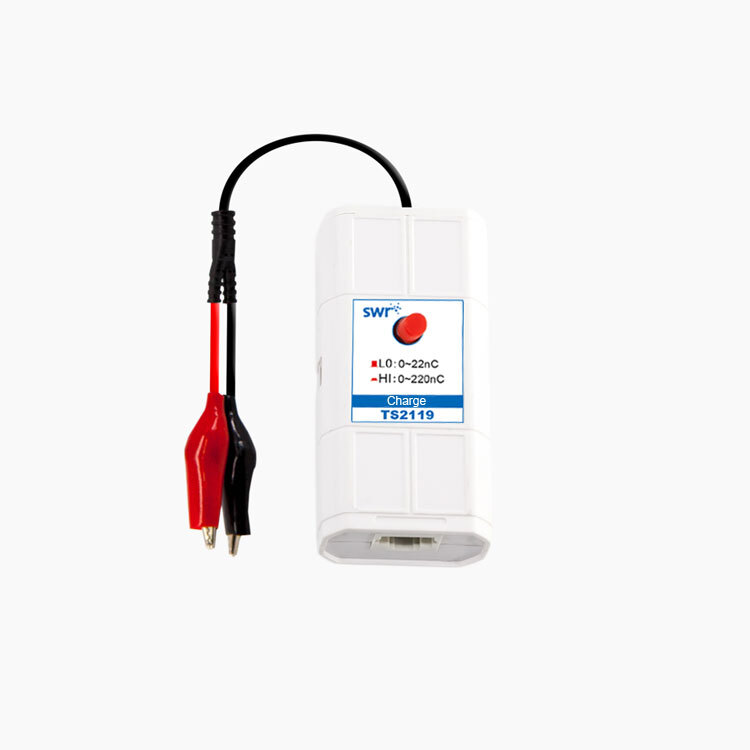

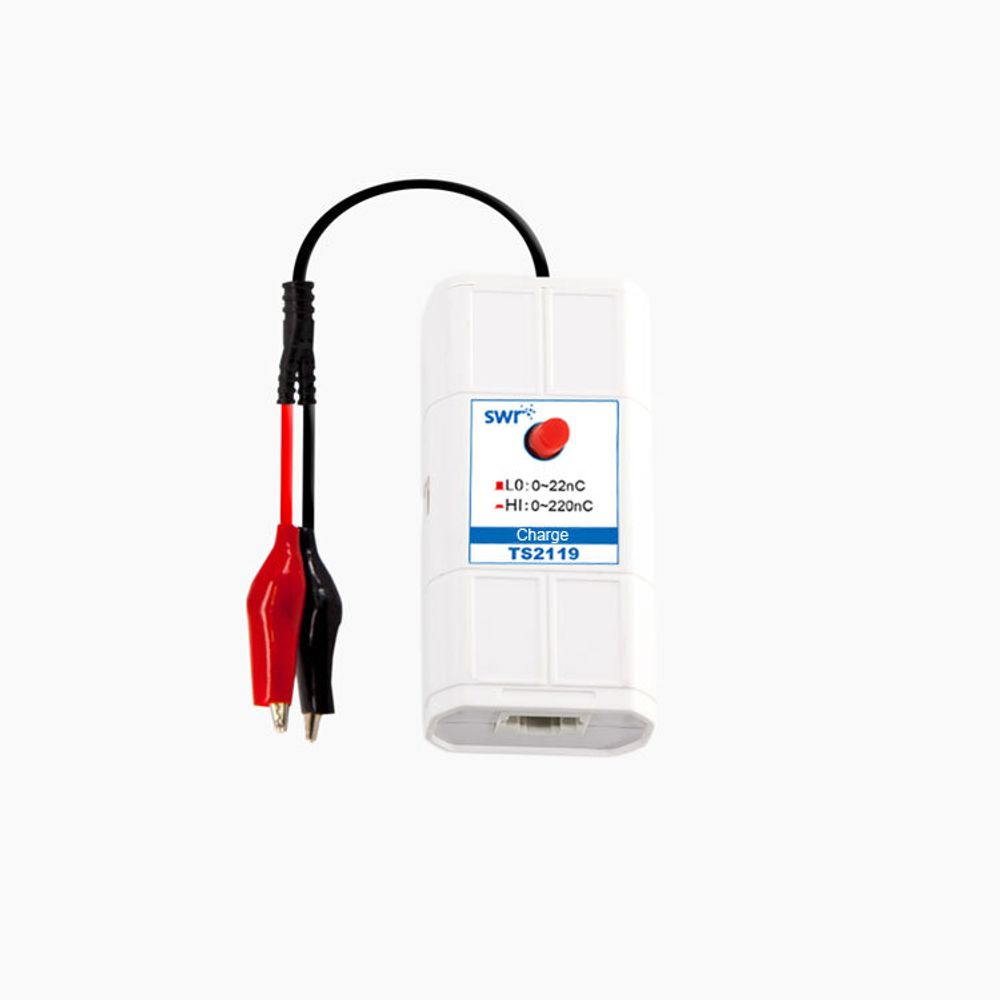

RJ45 Датчик заряда SWR TS2119 ✅

Датчик заряда оснащён высокоточным входным конденсатором. Измеренный заряд заряжает конденсатор, в результате чего напряжение на нём увеличивается. Прибор вычисляет напряжение или заряд, используя разность потенциалов между конденсаторами.

На корпусе датчике имеется кнопка для изменения диапазона измерения, а также кнопка сброса, которая используется для разрядки конденсатора.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения заряда отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Кнопку сброса датчика заряда TS2119 необходимо нажимать перед каждым экспериментом.
• Перед началом экспериментов необходимо разрядить встроенный конденсатор. Коротко соедините красный и черный зажимы "крокодил" или нажмите кнопку сброса
• Чтобы исключить влияние статического электрического поля, заземлите датчик во время использования. Если заземлить датчик невозможно, следует встать на землю и не двигаться.
• Для экспериментов, требующих высокой точности измерения заряда, закрепите датчик, чтобы обеспечить точность результатов.
• Во время использования датчика будьте осторожны с влиянием погодных условий. Влажность воздуха также может влиять на точность измерения.
• Провод, используемый для подключения зажимов типа "крокодил" к датчику, должен быть закрыт пластиком.
• Если возможно, заземлите отрицательный полюс (чёрный зажим "крокодил") для повышения точности измерений.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Сравнение величины и знака заряда различных объектов
• Явление статического электричества
• Распределение заряда между проводниками
• Эксперимент с ледяным ведром Фарадея
• Электростатическое экранирование
• Измерение величины и знака заряда
• Плотность заряда на поверхности проводника

Комплектация:

• Датчик (с красным и чёрным кабелями с зажимом "крокодил") – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
