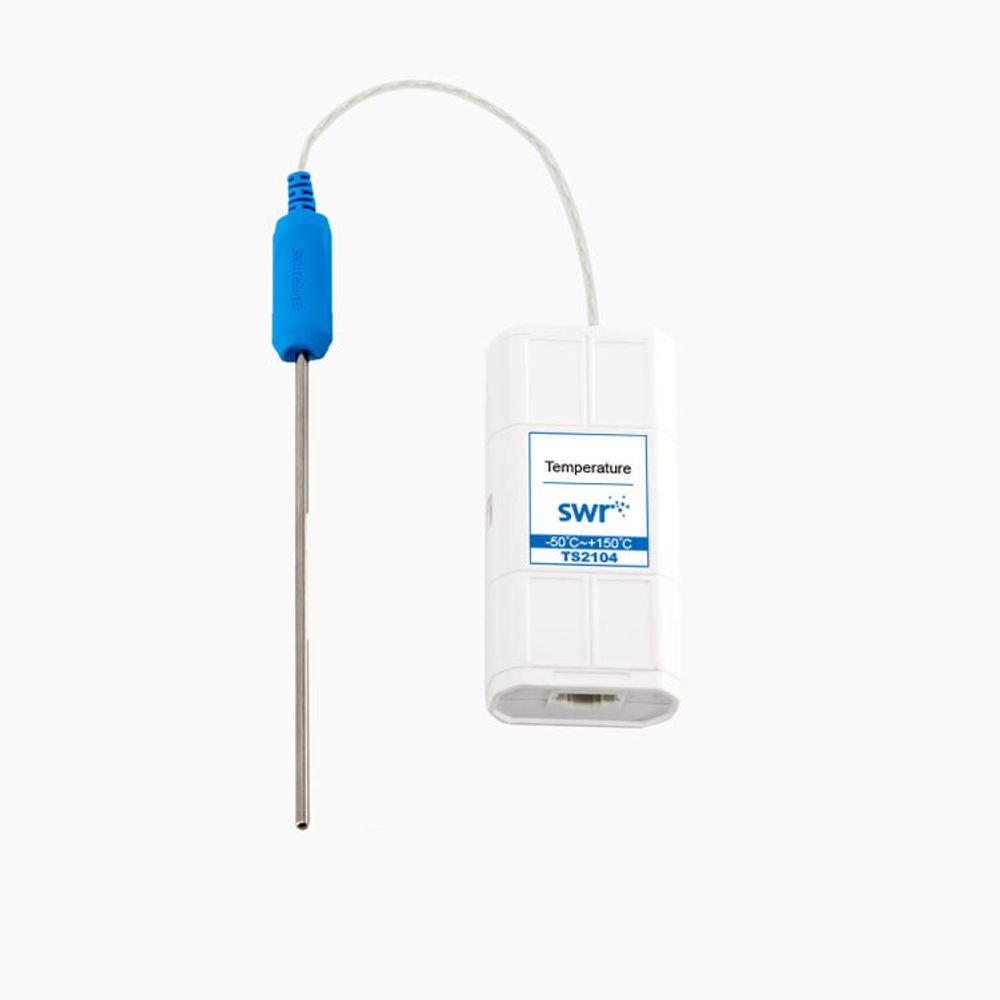

RJ45 Датчик температуры SWR TS2104

Стержень зонда датчика температуры выполнен из нержавеющей стали. Ручка датчика изготовлена из термостойкого ABS. Зонд подключается к датчику при помощи разъёма 3,5-мм.

Чувствительным элементом датчика температуры является полупроводниковый термистор. При изменении температуры его сопротивление также изменяется. В определённом диапазоне температур зависимость между сопротивлением и температурой линейна. При прикосновении к измеряемому объекту датчик имеет очень быстрый отклик. Быстродействующий датчик температуры может использоваться для измерения температуры поверхности объектов, газов и жидкостей (неагрессивных).

Датчик температуры имеет в своей конструкции электронный элемент типа NTC. При изменении температуры окружающей среды сопротивление NTC также изменяется. NTC – это отрицательный температурный коэффициент. При повышении температуры датчика его сопротивление уменьшается, а при понижении температуры сопротивление возрастает. Датчик не требует калибровки и обладает относительно высокой стабильностью. Датчик может использоваться для измерения температуры в среднем и низком диапазоне.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения температуры отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Электронный элемент NTC, расположенный в верхней части датчика, является ключевым чувствительным компонентом. Для обеспечения точности результатов измерения необходимо убедиться в том, что зонд датчика полностью касается измеряемого объекта
• Датчик не требует калибровки.
• Никогда не помещайте зонд датчика температуры непосредственно на открытый огонь или нагревательный элемент.
• При измерении температуры не погружайте другие части датчика температуры, кроме его стержня из нержавеющей стали, в жидкость.
• После использования полностью очищайте датчик температуры.
• Превышение температуры свыше 150℃ может привести к повреждению датчика.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Естественное охлаждение воды
• Охлаждение жидкости за счёт испарения
• Преобразование между работой и энергией
• Изучение зависимости между температурой кипения и давлением жидкости
• Изучение термоэлектричества
• Сравнение теплопроводности различных веществ
• Эксперименты по поглощению и рассеиванию тепла объектами разного цвета
• Изучение влияния небиологических факторов на распределение грызунов
• Изучение поглощения и рассеивания тепла различными жидкостями
• Изучение работы трения
• Эксперимент по кипению воды
• Изучение закона Джоуля
• Излучение теплоты кислотно-основной реакции
• Изучение поглощения кислорода коррозией железа и другие эксперименты.

Комплектация:

• Датчик – 1 шт.
• Зонд температурный – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
