Характеристики

В датчике установлен чувствительный резистор. Когда ток проходит через резистор, на обоих концах резистора образуется небольшая разность электрических потенциалов. После усиления цепи датчик может точно измерять ток в цепи постоянного или низковольтного переменного тока.

При использовании многодиапазонный датчик тока должен быть последовательно подключён к цепи. Он может использоваться для измерения амплитуды и направления тока. Внутреннее сопротивление многодиапазонного датчика тока чрезвычайно мало. Таким образом, сопротивление, которое он вносит в цепь, невелико. Подключение многодиапазонного датчика тока не влияет на работу цепи.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения силы тока отображаются и записываются в реальном времени на терминальном устройстве. Изображения в реальном времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Датчик требует калибровки перед использованием.
• Во время использования последовательно подключите многодиапазонный датчик тока в цепь. Убедитесь, что через него протекает ток по красному проводу и вытекает по чёрному.
• При измерении не допускайте, чтобы измеряемый ток превышал диапазон датчика.
• По возможности заземлите отрицательный полюс (чёрный зажим "крокодил"), чтобы обеспечить высокую точность измерений.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Измерение электродинамического потенциала и внутреннего сопротивления батареи
• ВА характеристики маленькой лампочки, диода и проводника
• Закон Ома
• Последовательное и параллельное соединение резистора
• Явление электромагнитной индукции
• LC-колебания
• Последовательно-параллельное соединение, зарядка и разрядка конденсатора

Комплектация:

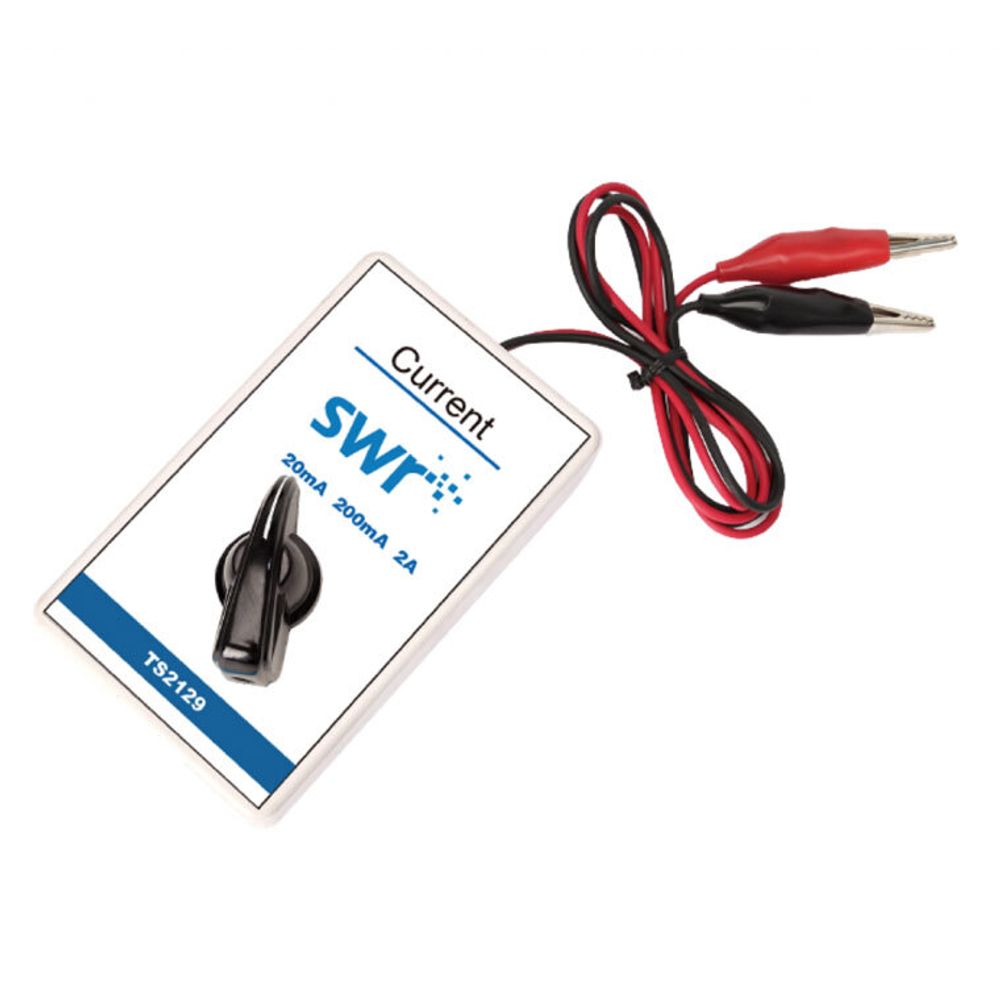

• Датчик (с красным и чёрным кабелями с зажимом "крокодил") – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
