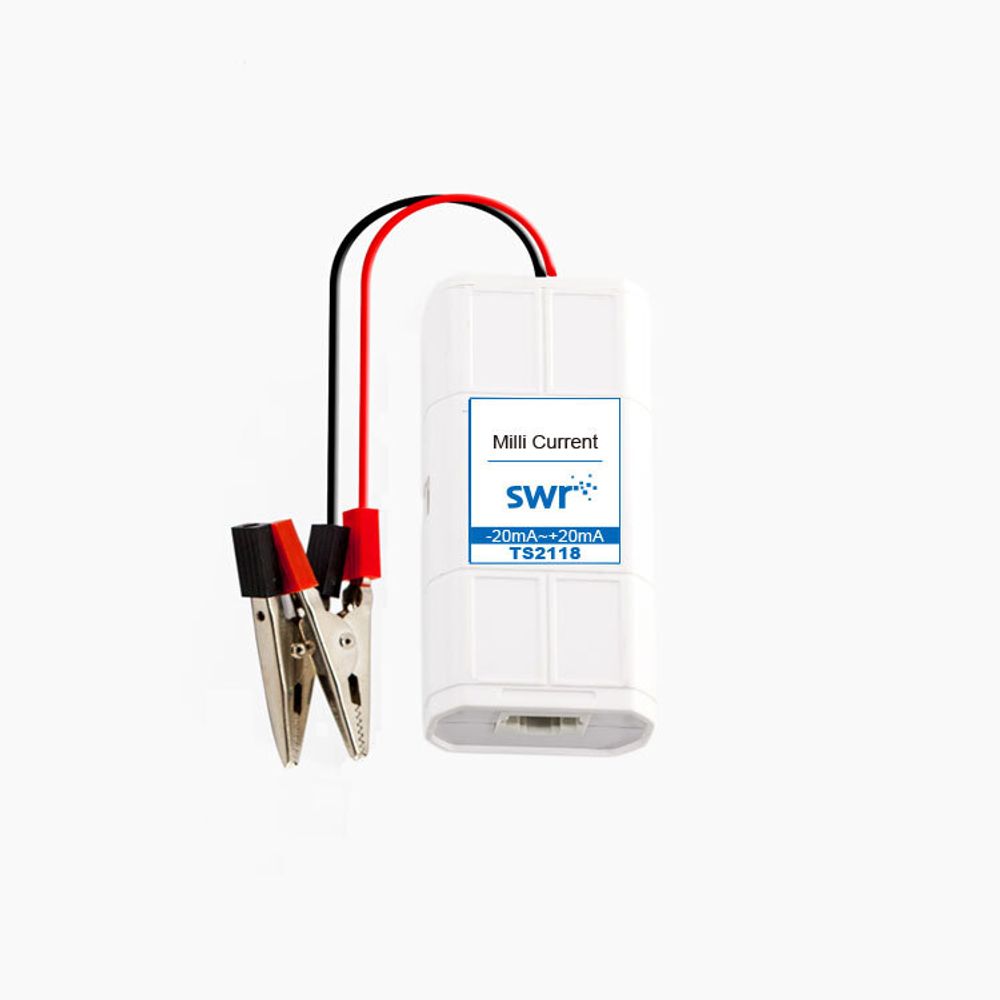

RJ45 Датчик силы тока (±20мA) SWR TS2118

В датчике установлен чувствительный резистор выборки с сопротивлением 0,22 Ом. Когда ток проходит через резистор, на обоих его концах образуется крошечная разность электрических потенциалов. После усиления цепи он может точно измерять ток в цепи постоянного или низковольтного переменного тока. При использовании датчик силы тока должен быть последовательно подключён к цепи.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения силы тока отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Перед использованием датчик необходимо откалибровать.
• При использовании датчик силы тока должен быть последовательно подключён к цепи.
• Никогда не подключайте параллельно этот датчик силы тока к источнику питания, иначе возникнет очень большой ток, который приведёт к необратимому повреждению датчика.
• При измерениях не допускайте, чтобы измеряемый ток превышал диапазон датчика.
• Не используйте высокое напряжение или бытовой переменный ток
• Если возможно, заземлите отрицательный полюс (чёрный зажим "крокодил") для повышения точности измерений.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Фруктовая батарейка
• Зависимость между энергией и цветом света
• Зависимость между интенсивностью света и расстоянием
• Последовательная и параллельная цепи сопротивления
• Исследование теплового излучения
• Эксперименты с солнечными батареями и т.д.

Комплектация:

• Датчик (с красным и чёрным кабелем с зажимом "крокодил") – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
