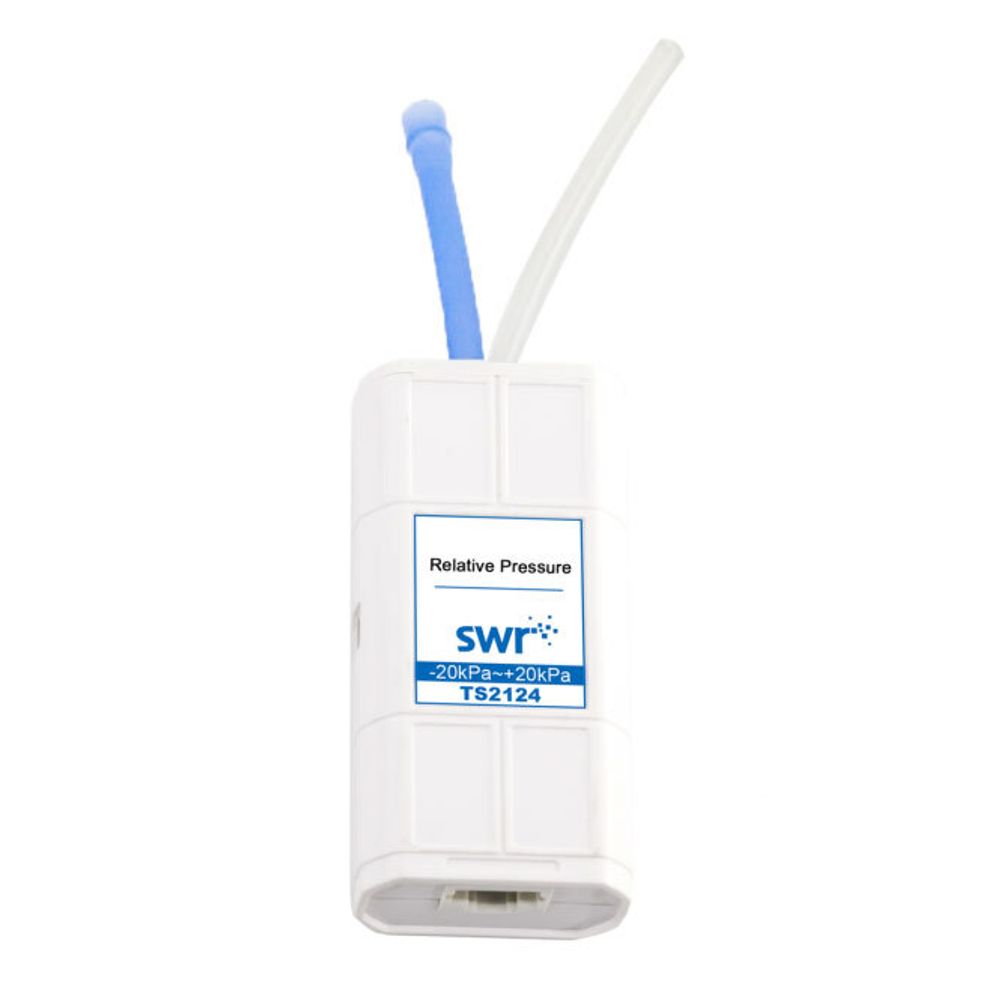

RJ45 Датчик относительного давления SWR TS2124

Характеристики

Если отверстия шлангов P1 и P2 соединены с атмосферой, то разность давлений равна нулю. Если только один из шлангов соединён с атмосферой, а другой - с измеряемым газом, то измеряемая разность давлений равна нулю. Если только один из шлангов соединён с атмосферой, а другой - с измеряемым газом, то измеряемая разность давлений относится к атмосферному давлению. Уточняется, что если давление в P1 больше давления в P2, то разность давлений положительна.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения относительного давления отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Перед использованием датчик необходимо откалибровать, а два шланга поместить в одну и ту же среду. При калибровке нуля оба шланга должны находиться в одинаковых условиях.
• Датчик подходит для высокоточных экспериментов с небольшими перепадами давления, например, в биологических экспериментах.
• Датчик давления может использоваться только для измерения: не коррозионных газов, например, воздуха, сухих газов;
• Датчик не подходит для измерения горючих газов;
• Датчик может использоваться для контроля давления паров жидкостей, однако нельзя допускать попадания жидкостей внутрь шланга датчика;
• В режиме измерения давления всегда существует определённая степень выхода газа из ёмкости. Поэтому чем больше время исследования, тем больше эффект от утечки газа, поэтому, если позволяют условия, исследование следует завершить как можно быстрее.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Закон Бойля
• Закон Шарля
• Исследование внутреннего давления жидкостей
• Зависимость между температурой кипения и давлением жидкости
• Изучение транспирации у растений

Комплектация:

• Датчик – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
