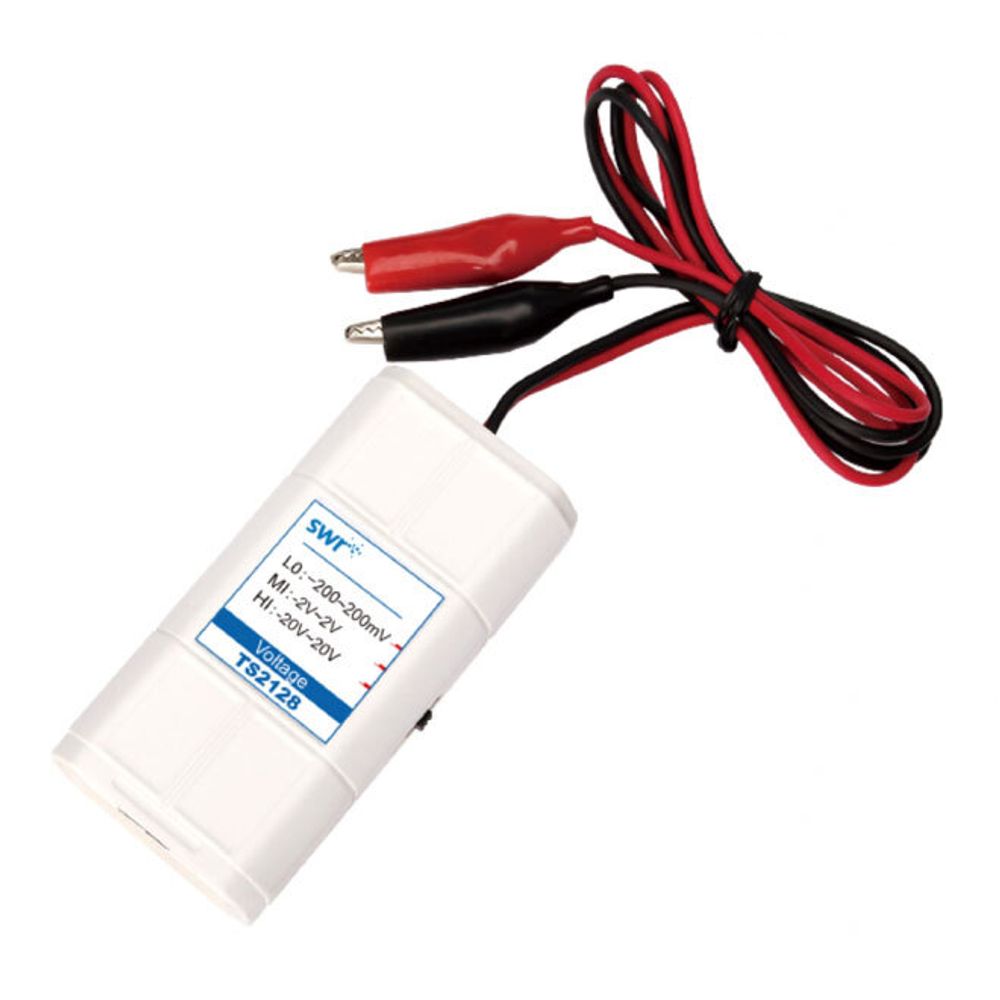

RJ45 Датчик напряжения многодиапазонный TS2128 предназначен для измерения разности электрических потенциалов на обоих концах электрооборудования или цепей.
Характеристики
| Диапазон | Три диапазона: -200 мВ~200 мВ / -2В~2В / -20В~20В |
| Точность | ±1% /±1% /±1% |
| Разрешение | 0,1 мВ / 0,001 В / 0,01 В |
Многодиапазонный датчик напряжения разделяет собираемое им напряжение для измерения разности электрических потенциалов в цепях постоянного и переменного тока.
При использовании многодиапазонный датчик напряжения должен быть параллельно подключен к цепи. Внутреннее сопротивление многодиапазонного датчика напряжения чрезвычайно велико. Поэтому подключение многодиапазонного датчика напряжения в большинстве случаев не влияет на работу схемы. В любой части цепи многодиапазонный датчик напряжения может быть использован вместе с датчиком силы тока.
Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения напряжения отображаются и записываются в реальном времени на терминальном устройстве. Временные изображения напряжения могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.
Внимание:
- Датчик требует калибровки перед использованием.
- Во время использования подключите красный провод к высоковольтной части, а чёрный - к низковольтной.
- При использовании датчик должен быть параллельно подключён к электрической цепи.
- При измерении не допускайте, чтобы измеряемое напряжение выходило за пределы диапазона датчика.
- По возможности заземлите отрицательный полюс (чёрный зажим "крокодил"), чтобы обеспечить высокую точность измерений.
Особенности работы:
- Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
- Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
- Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
- Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).
Типичные области применения:
- Измерение электрического потенциала источника питания и внутреннего сопротивления
- Измерение ВА характеристики маленькой лампочки, диода и проводника
- Закон Ома
- Последовательное и параллельное соединение резисторов
- Явление электромагнитной индукции
- LC-колебания
- Последовательно-параллельное соединение, зарядка и разрядка конденсатора
Комплектация:
- Датчик (с красным и чёрным кабелями с зажимом "крокодил") – 1 шт.
