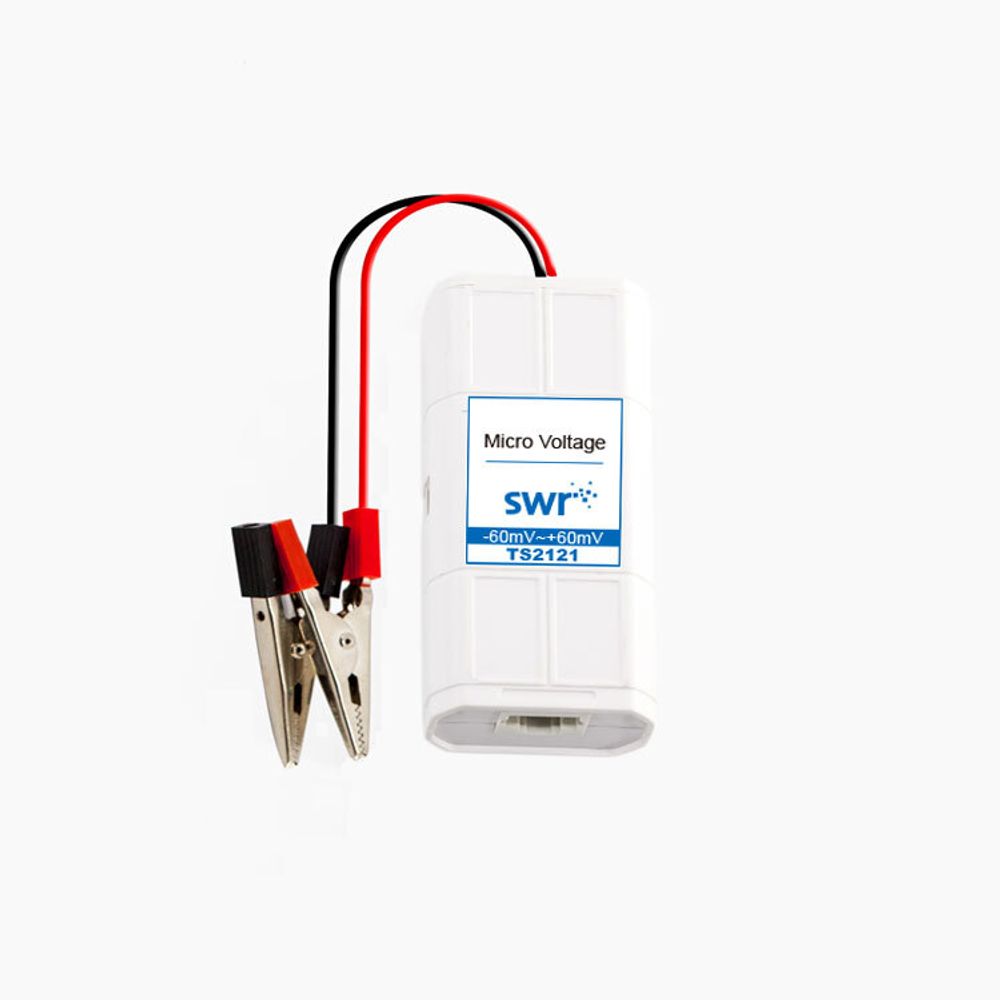

RJ45 Датчик напряжения (±60мВ) TS2121 предназначен для измерения разности электрических потенциалов на обоих концах электрооборудования или электрических цепей. Датчик напряжения делит напряжение, которое он собирает, чтобы измерить разность электрических потенциалов в цепях постоянного тока и низковольтных, низкочастотных цепях переменного тока.
Внутреннее сопротивление датчика напряжения чрезвычайно велико. Таким образом, подключение датчика в большинстве случаев не влияет на работу схемы. В любой части схемы датчик напряжения можно использовать вместе с датчиком силы тока.
Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения напряжения отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.
Внимание:
Датчик требует калибровки перед использованием
Во время использования подключите красный провод к высокому напряжению, а чёрный - к низкому.
При использовании датчик напряжения должен быть подключён к схеме параллельно.
При измерении не допускайте, чтобы измеряемое напряжение выходило за пределы диапазона датчика.
По возможности заземлите отрицательный полюс (черный зажим "крокодил"), чтобы обеспечить высокую точность измерений.
Особенности работы:
Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).
Типичные области применения:
Закон Ленца
Явление электромагнитной индукции
LC-колебания.
Комплектация:
Датчик (с красным и чёрным кабелями с зажимом "крокодил") – 1 шт.
