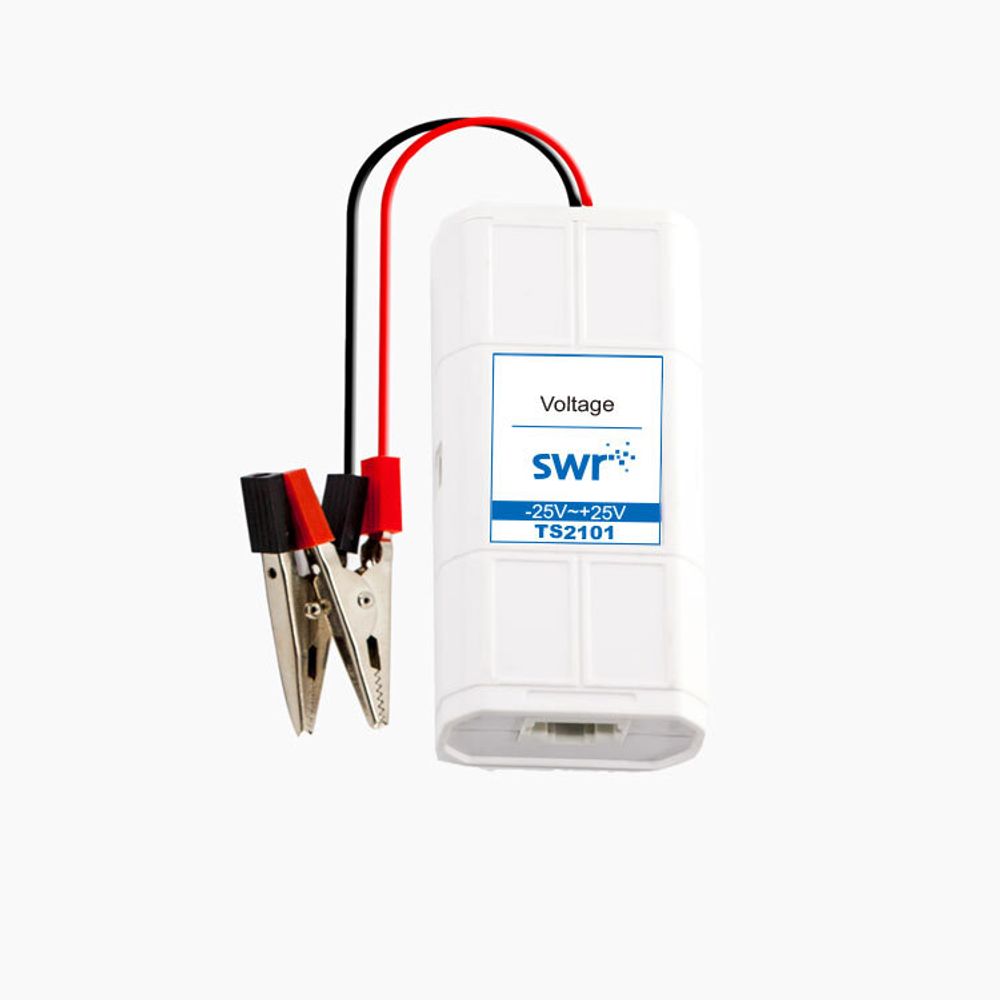

RJ45 Датчик напряжения (±25В) SWR TS2101

При использовании датчик напряжения должен быть параллельно подключён к цепи. Внутреннее сопротивление датчика напряжения чрезвычайно велико, поэтому подключение этого датчика в большинстве случаев не влияет на работу схемы. В любом участке цепи датчик напряжения может использоваться вместе с датчиком силы тока.

Датчик напряжения подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения напряжения отображаются и записываются в реальном времени на терминальном устройстве. Данные напряжения могут быть получены независимо от терминального устройства и экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• При использовании датчик напряжения должен быть параллельно подключён к цепи.
• Перед использованием датчик напряжения необходимо откалибровать.
• При измерении не допускайте, чтобы измеряемое напряжение выходило за пределы диапазона датчика.
• Если возможно, заземлите отрицательный полюс (чёрный зажим "крокодил") для повышения точности измерений.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Измерение электрического потенциала источника питания и внутреннего сопротивления
• Измерение вариационной характеристики маленькой лампочки, диода и проводника
• Закон Ома
• Последовательное и параллельное подключение резистора
• LC-колебания
• Последовательно-параллельное соединение, зарядка и разрядка конденсатора

Комплектация:

• Датчик (с красным и чёрным кабелем с зажимом "крокодил") – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
