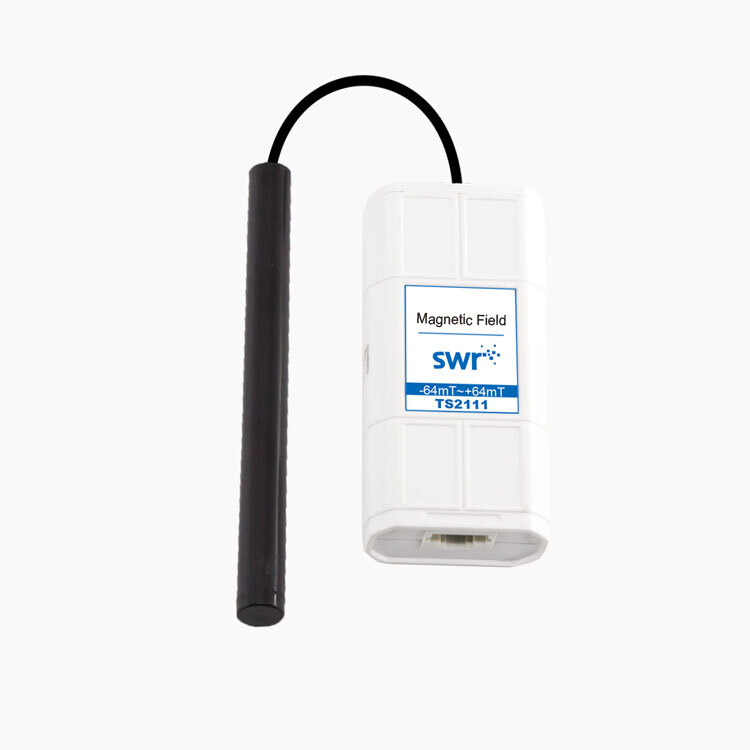

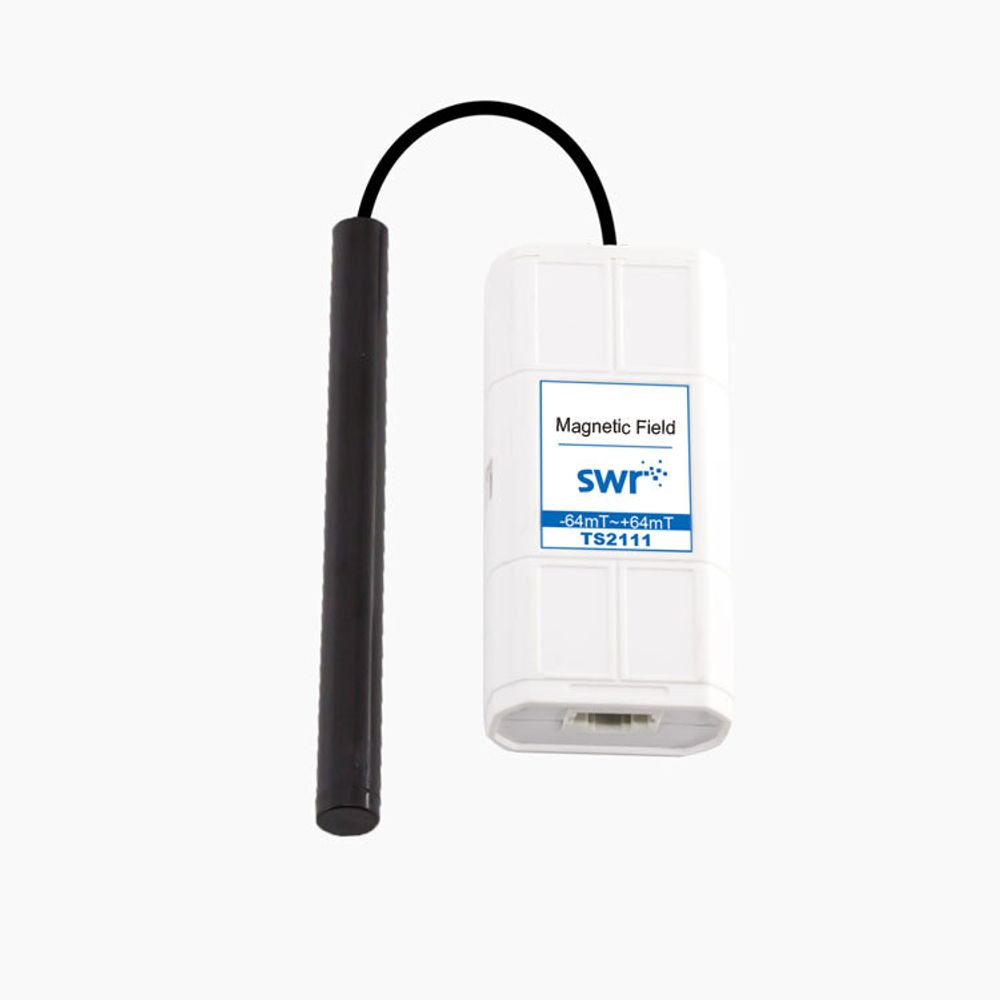

RJ45 Датчик магнитной индукции SWR TS2111

Чувствительным элементом датчика интенсивности магнитной индукции является очень маленькая полупроводниковая пластинка Холла. Стабильный ток обеспечивается цепью датчика. При наличии магнитного поля, направленного вертикально по отношению к срезу Холла, на обоих концах среза Холла образуется разность потенциалов.

Принцип работы среза Холла заключается в том, что носители заряда в полупроводнике совершают ускоренное движение под действием электрического поля. Под действием магнитного поля носитель заряда отклоняется под действием силы Лоренца. Заряд будет накапливаться по обе стороны от среза Холла. В итоге образуется разность потенциалов Холла. При стабильном входном токе разность потенциалов Холла прямо пропорциональна интенсивности магнитной индукции. Используя усилительную схему для усиления потенциала Холла, можно измерить интенсивность магнитной индукции.

Ось зонда должна быть направлена в ту же сторону, что и магнитное поле. В противном случае измеряемая им величина магнитной индукции будет представлять собой только проекционную составляющую магнитного поля в направлении торцевой поверхности.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения уровня магнитного поля отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Калибровка перед использованием не требуется.
• Датчик не подходит для измерения очень малого магнитного поля, например, геомагнитного поля.
• В измеряемом магнитном поле не должно быть железа или магнитных объектов, так как они изменят распределение магнитного поля.
• При проведении эксперимента с электрическим полем проверьте, стабилен ли источник питания низкого напряжения. При нестабильной работе источника питания магнитное поле будет меняться.
• Обратите внимание, что датчик не является водонепроницаемым.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Измерение магнитного поля постоянного магнита
• Измерение магнитного поля катушки Гельмгольца
• Измерение осевого магнитного поля наэлектризованного соленоида
• Измерение магнитного поля вокруг наэлектризованного провода.

Комплектация:

• Датчик с зондом – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
