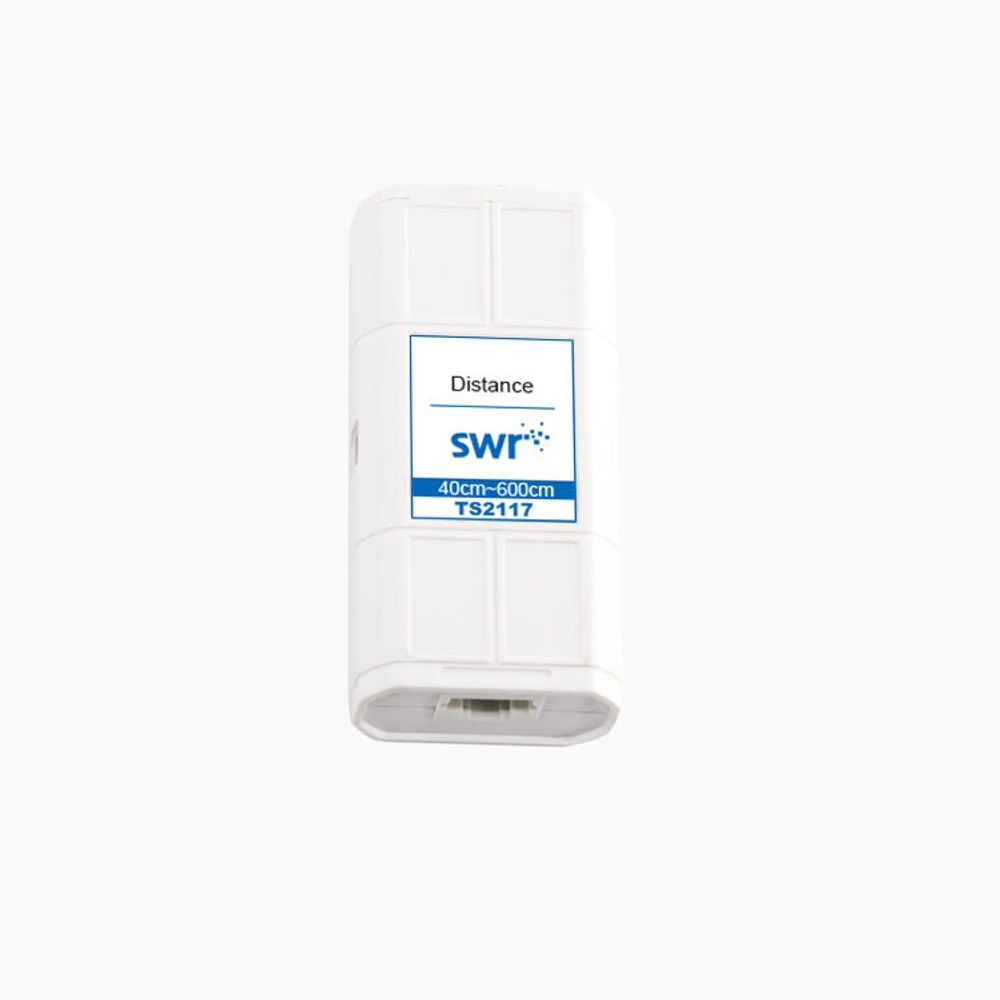

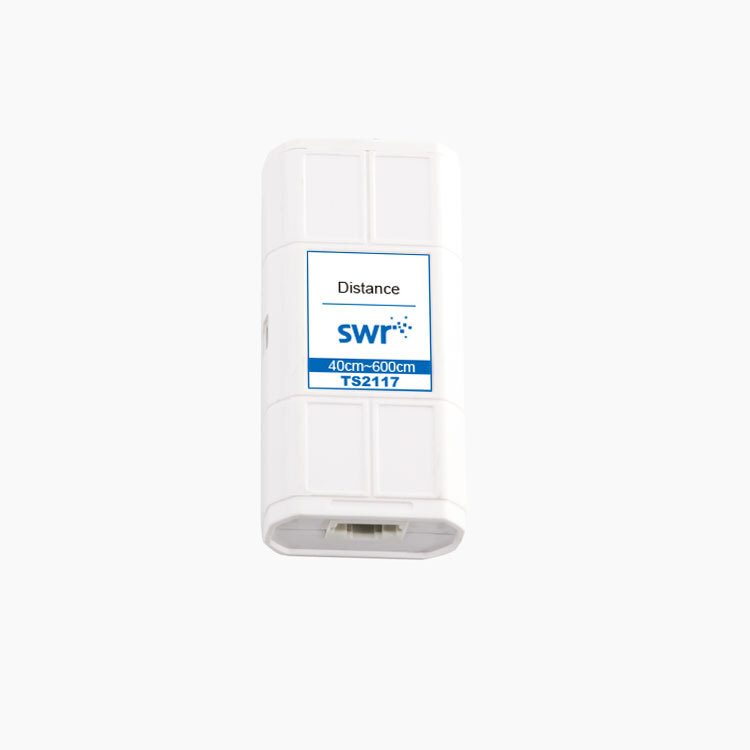

RJ45 Датчик движения (6м) SWR TS2117

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения расстояния отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Принцип работы

Датчик движения представляет собой гидролокационное оборудование, генерирующее ультразвуковую волну. Он принимает сигнал через отражение сигнала от объектов и измеряет время T прихода импульса высокочастотной звуковой волны от объекта к датчику. По скорости звука в воздухе V вычисляется расстояние между объектом и датчиком: d=V*T/2.

Узкий импульс напряжения подаётся по схеме датчика движения на пьезоэлектрический преобразователь. Пьезоэлектрическая пластина начинает колебаться и передавать ультразвуковую волну. Датчик начинает отсчитывать время. Когда переданная ультразвуковая волна отразится от объекта, она вызовет колебания пьезоэлектрической пластины и сформирует в цепи импульс напряжения. Датчик примет это за время окончания отсчёта.

Сбоку датчика движения имеется резьбовое отверстие (M6). С его помощью можно закрепить датчик.

Внимание:

• Датчик не требует калибровки перед использованием.
• Область перед датчиком движения в пределах 20 см является мёртвой зоной.
• Датчик движения воспринимает только тот объект, который расположен ближе всего к нему и способен отражать сильный сигнал. Объект, расположенный дальше от датчика движения, даёт более слабый сигнал. Это незначительно влияет на измеряемое расстояние.
• Особенности работы:
• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Изучение простого гармонического движения
• Вынужденная вибрация
• Изучение равномерного прямолинейного движения и равномерного ускоренного движения.

Комплектация:

• Датчик – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
