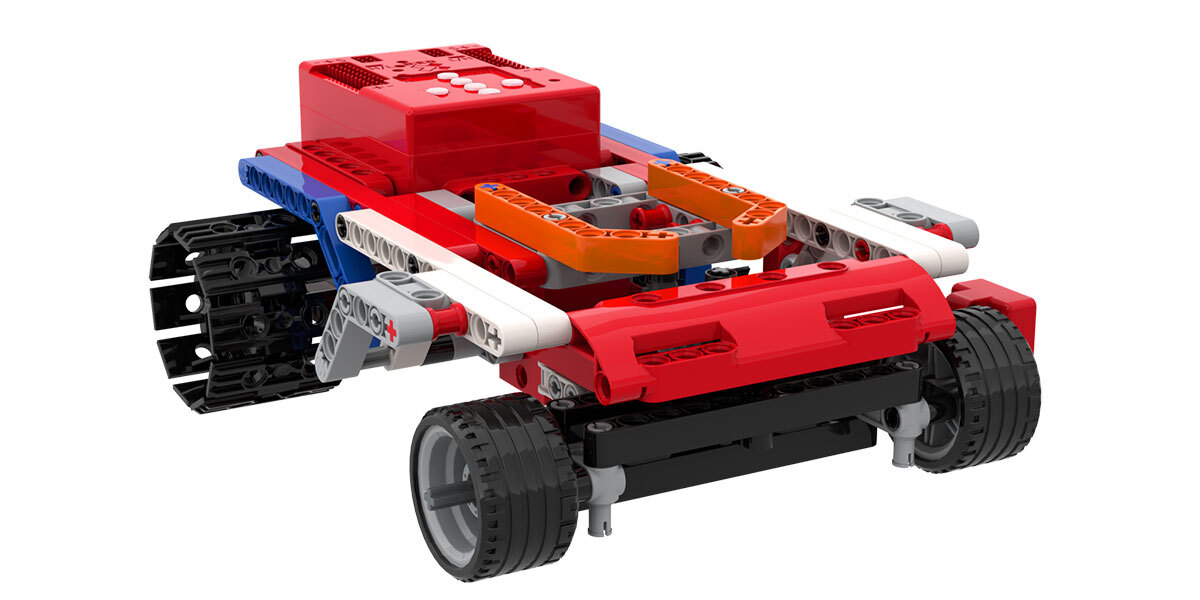

R:ED X STEP 2

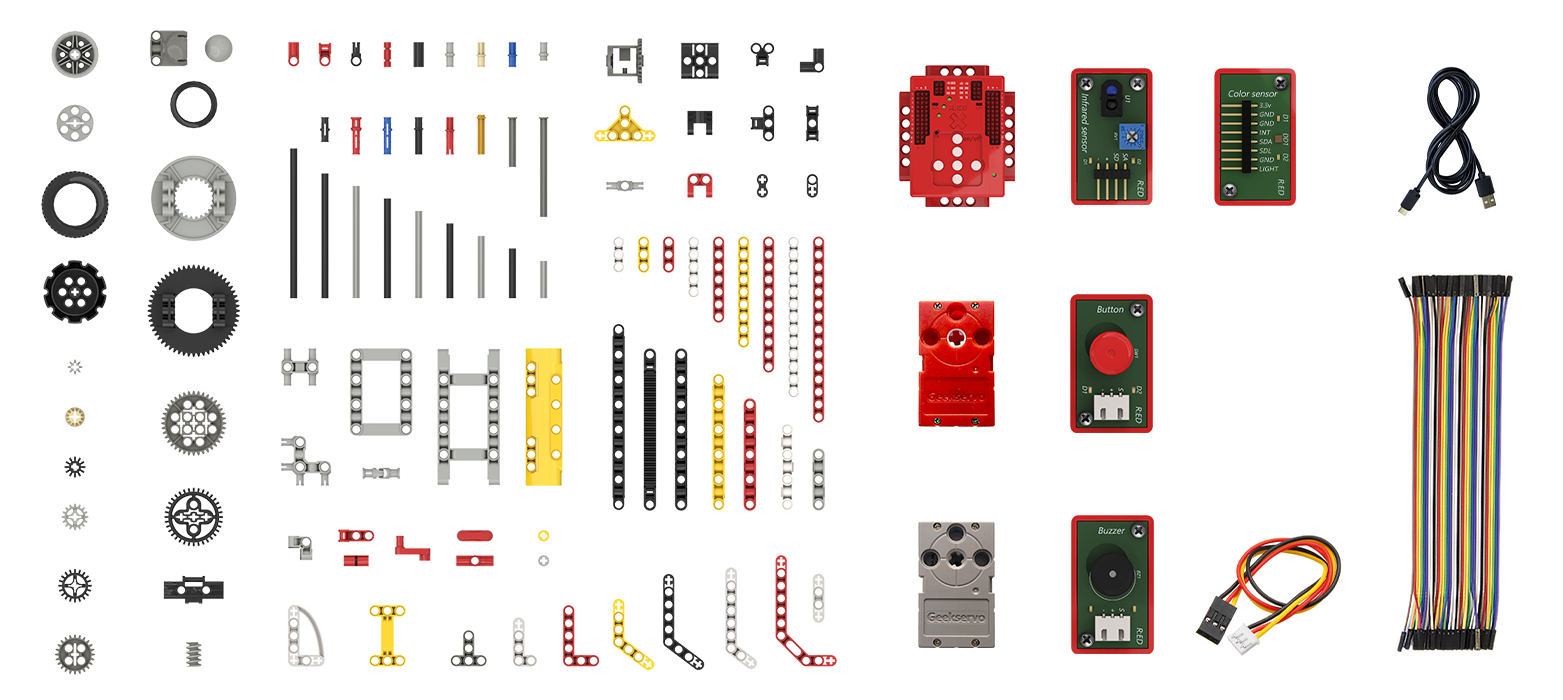

1. СОСТАВ НАБОРА R:ED X (STEP 2)

3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ЭЛЕМЕНТОВ НАБОРА R:ED X (STEP 2)

1. Контроллер R:ED X

Контроллер - многофункциональное устройство на основе 32bit микроконтроллера. На контроллере выведено 27 портов для подключения внешних устройств: 10 цифровых портов, 10 аналоговых портов, 1 USART, 1 I2C, 1 SPI, 4 порта для управления моторами постоянного тока, питание от 6 элементов питания типа AAA напряжением 1.2В. Контроллер поддерживает напряжение от 5В до 12В. Прошивается через порт USB Type C. На лицевой части контроллера есть программируемый джойстик, состоящий из 5 кнопок. Контроллер Lego- и Arduino- совместим.

Технические характеристики:

1. Размер (д*ш*в): 87х70х28мм

2. Питание контроллера: 5-12В

3. Выведено портов: 10 цифровых, 10 аналоговых, UART, SPI, I2C

4. Переключатели напряжения на шинах питания с 3.3.В на 5В

5. Индикатор питания на лицевой панели

6. Кнопка питания ВКЛ\ВЫКЛ на лицевой панели

7. Джойстик состоящие из 5 кнопок на лицевой панели

8. Корпус совместимый с Lego-деталями

9. Порт для прошивки контроллера через порт USB Type-C

10. 3 индикатора прошивка контроллера на лицевой части

1. Мотор R:ED X

Электродвигатель - электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую. Мотор Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Мотор вращает переходный элемент, совместимый с Lego-деталями

3. Рабочее напряжение: 6В

4. Разъем для подключения к другому устройству: F-dupont 2pin

5. Скорость от 200 оборотов в минуту

6. Корпус совместим в Lego-деталями

1. Сервомотор R:ED X

Серводвигатель - электромеханическое устройство, способное устанавливать свой выходной вал в заданное положение и удерживать этот угол. Сервомотор Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Мотор вращает переходный элемент, совместимый с Lego-деталями на -180°\+180° и фиксирует этот элемент в заданном положении

3. Рабочее напряжение: 5В

4. Разъем для подключения к другому устройству: F-dupont 3pin

5. Корпус совместим с Lego-деталями

1. RGB светодиод

RGB-светодиод отличается от обычного тем, что содержит 3 небольших кристалла R, G, B, которые вместе могут синтезировать цвета или оттенки RGB-палитры. RGB светодиод Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. Светодиод светит красным\зеленым\синим цветом или пересечением цветов в зависимости от подаваемых сигналов

4. Рабочее напряжение: 5В

5. Разъем для подключения к другому устройству: F-dupont 4pin

1. Ультразвуковой датчик

Ультразвуковой датчик расстояния использует акустическое излучение для определения расстояния до объекта. На показания датчика практически не влияют солнечное излучение и электромагнитные шумы. Ультразвуковой датчик Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x36x18

2. Корпус, совместимый с Lego-деталями

3. Сенсор измеряет расстояние до объекта в диапазоне от 2 до 400 см

4. Рабочее напряжение: 5В

5. Разъем для подключения к другому устройству: F-dupont 4pin

1. Инфракрасный датчик (A)

Датчик содержит 2 элемента - инфракрасный светодиод, который постоянно излучает свет в инфракрасном диапазоне и чувствительный к инфракрасному излучению фотоэлемент. При наличии вблизи датчика отражающей поверхности часть излученного светодиодом света возвращается в фотоэлемент. Чем ближе поверхность и чем она «белее», тем больше света возвращается в приемник и тем выше показания датчика. Датчик передает значение 0 до 1023. Датчик линии Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. (PIN A) Сенсор регистрирует отражение светового сигнала и устанавливает аналоговое значение на PIN A в соответствующее, интенсивности отраженного света

4. Рабочее напряжение: 5В

5. Разъем для подключения к другому устройству: F-dupont 3pin

1. Датчик цвета

Датчик цвета регистрирует цвет поверхности. Датчик принимает отраженное световое излучение в видимом диапазоне цветов и кодирует его. Датчик Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. Сенсор считывает отраженный от поверхности цвет, кодирует его и передает контроллеру по шине I2C.

4. Рабочее напряжение: 3.3В

5. Разъем для подключения к другому устройству: F-dupont 5pin

1. Кабель TYPE C

Кабель для подключения и прошивки контроллера типа USB Type C – USB A.

Технические характеристики:

1. Длинна 1.8м

2. Тип интерфейса №1: USB Type C

3. Тип интерфейса №2: USB A

1. Провод 1 pin, F-F, Dupont 20см

Провод для подключения внешних устройств к контроллеру R:ED X типа F-F, Dupont, 20см.

Технические характеристики:

1. Длинна 20см

2. Тип интерфейса №1: Dupont

3. Тип интерфейса №2: Dupont

1. Соединительные элементы и блоки для крепления

Конструктивные детали для создания моделей.

Состав деталей: ссылка

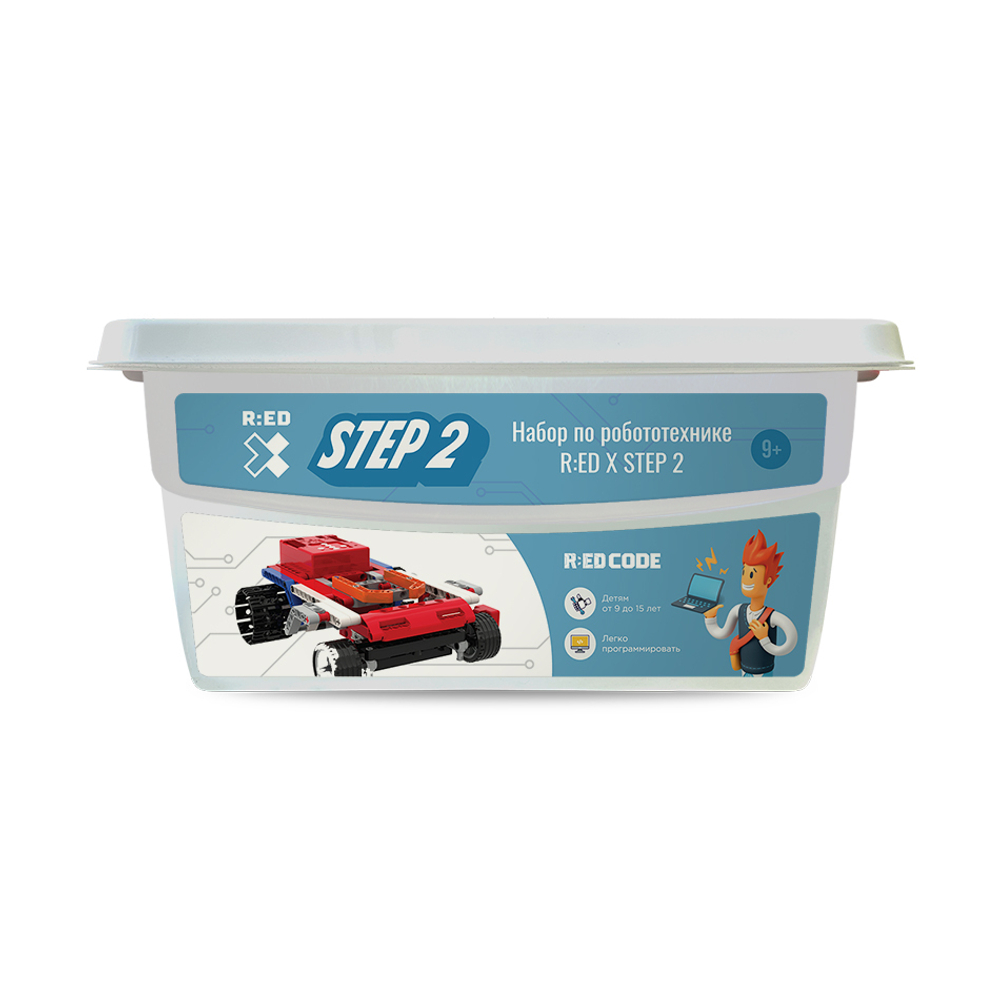

1. Контейнер

Контейнер для хранения и транспортировки набора.

Технические характеристики:

1. Размер 385*275*155мм.
