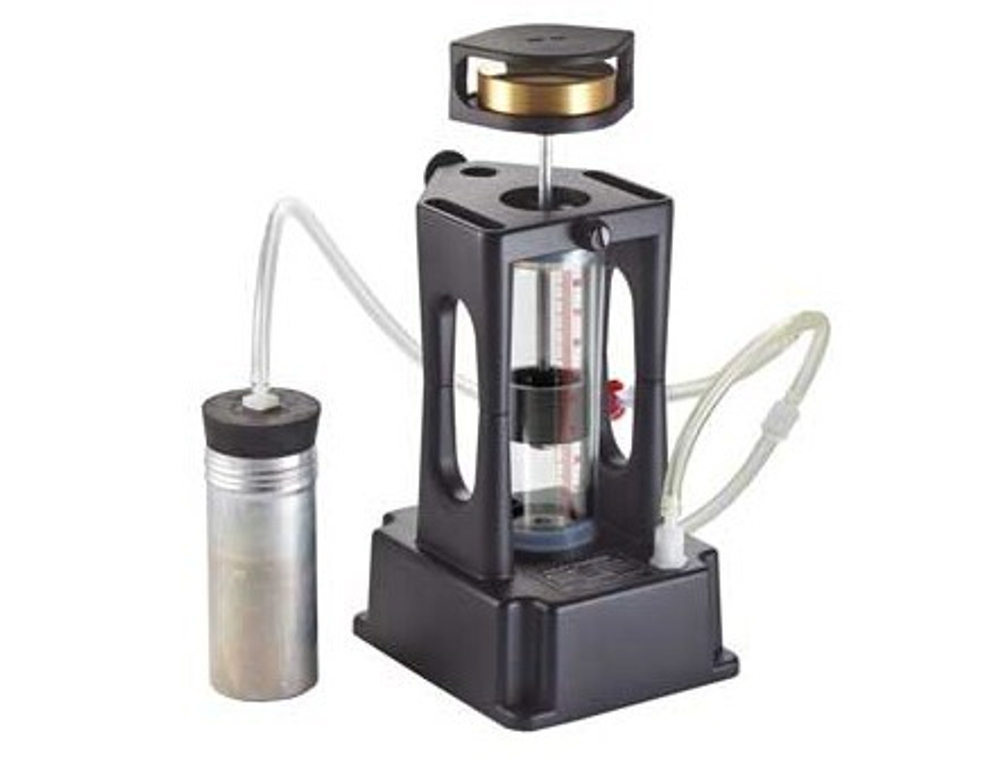

Прибор для демонстрации циклов теплового двигателя PASCO ✅

Измерьте фактическую эффективность реального теплового двигателя и приведите в жизнь концепцию диаграмм P-V.

• Прибор для демонстрации циклов теплового двигателя PASCO извлекает тепло из большого резервуара с горячей водой и работает для того, чтобы поднять груз.

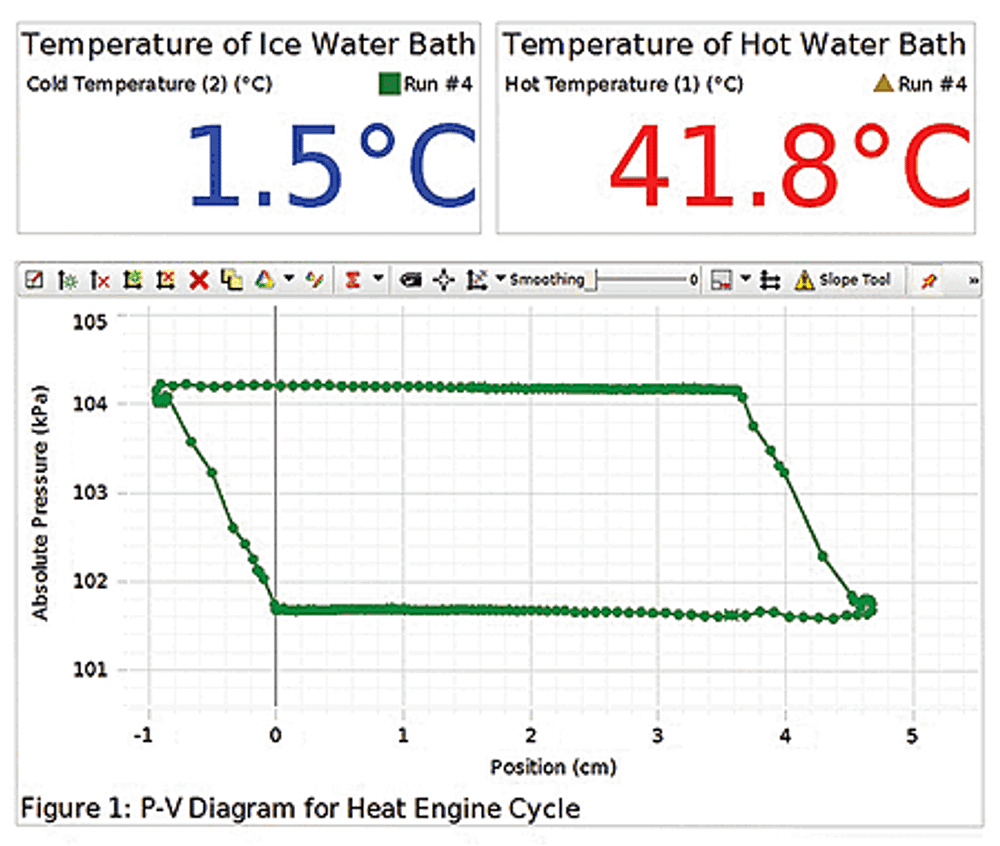

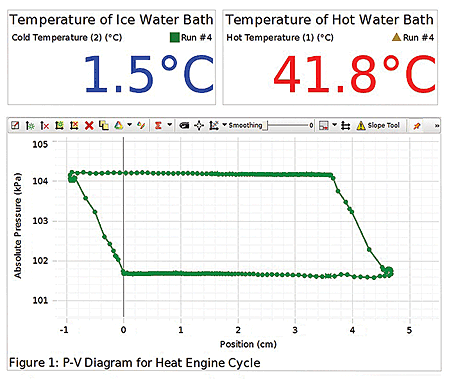

• График в реальном времени: цикл теплового двигателя прослеживается на графике давления и объема, когда двигатель проходит через каждую часть своего цикла, заканчивая цикл, когда отработанное тепло отводится в резервуар с ледяной водой.
• Эффективность теплового двигателя: учащиеся сравнивают площадь внутри цикла P-V с фактической работой по подъему веса и видят, насколько эффективность этого теплового двигателя сравнивается с теоретическим максимумом.

Стандартные области применения:

• Исследуйте принцип Паскаля
• Продемонстрируйте цикл теплового двигателя в режиме реального времени
• Эксперимент на закон Чарльза
• Эксперимент по комбинированному газу (Гей-Люссак)
• Эксперимент с тепловым двигателем –поднимателем груза
• Принцип Паскаля (с использованием теплового двигателя с малым поршнем)

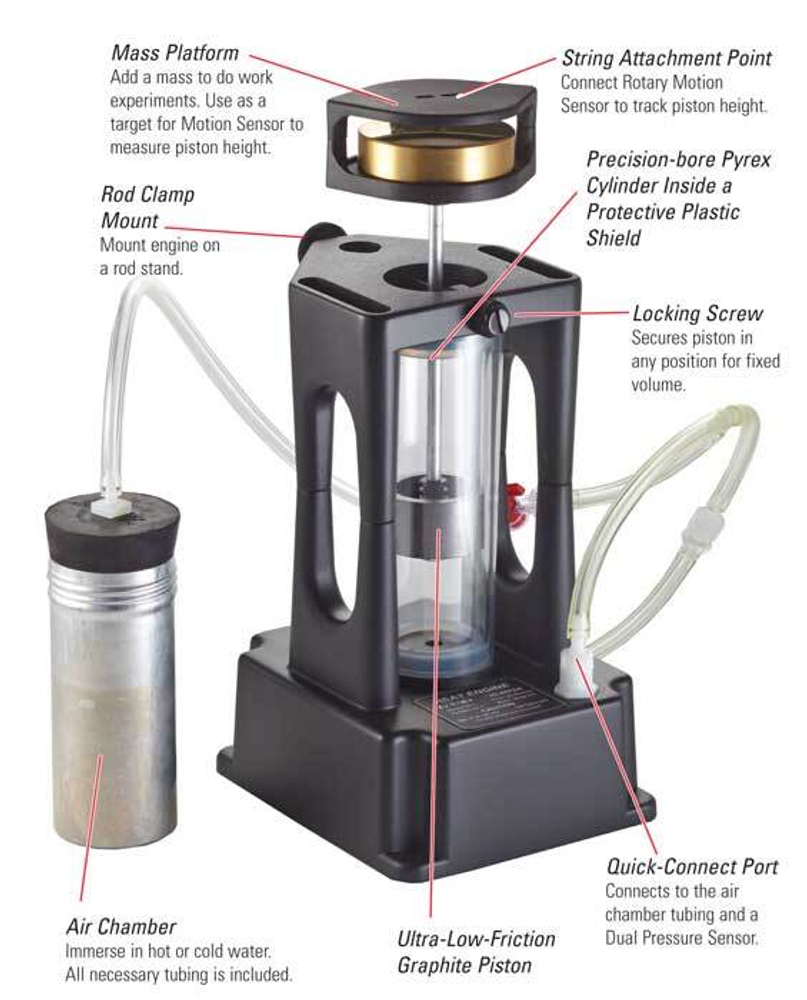

Особенности:

• Воздушная камера - погрузите в горячую или холодную воду. Все необходимые трубки в комплекте
• Порты быстрого подключения - два порта подключаются к трубе воздушной камеры или к датчику низкого давления
• Графитовый поршень с ультранизким коэффициентом трения
• Миллиметрическая шкала - измеряет смещение поршня
• Запорный винт - защищает поршень в любом положении для фиксации объема
• Платформа для груза - добавьте груз для проведения рабочих экспериментов
• Цилиндр Pyrex с точным отверстием - внутри защитного пластикового экрана
• Двухпортовые запорные клапаны
• Подъёмный кронштейн для установки двигателя на штанге

В комплекте:

• Тепловой двигатель
• Воздушная камера
• Пластиковые трубы с легко застегивающимися защелками

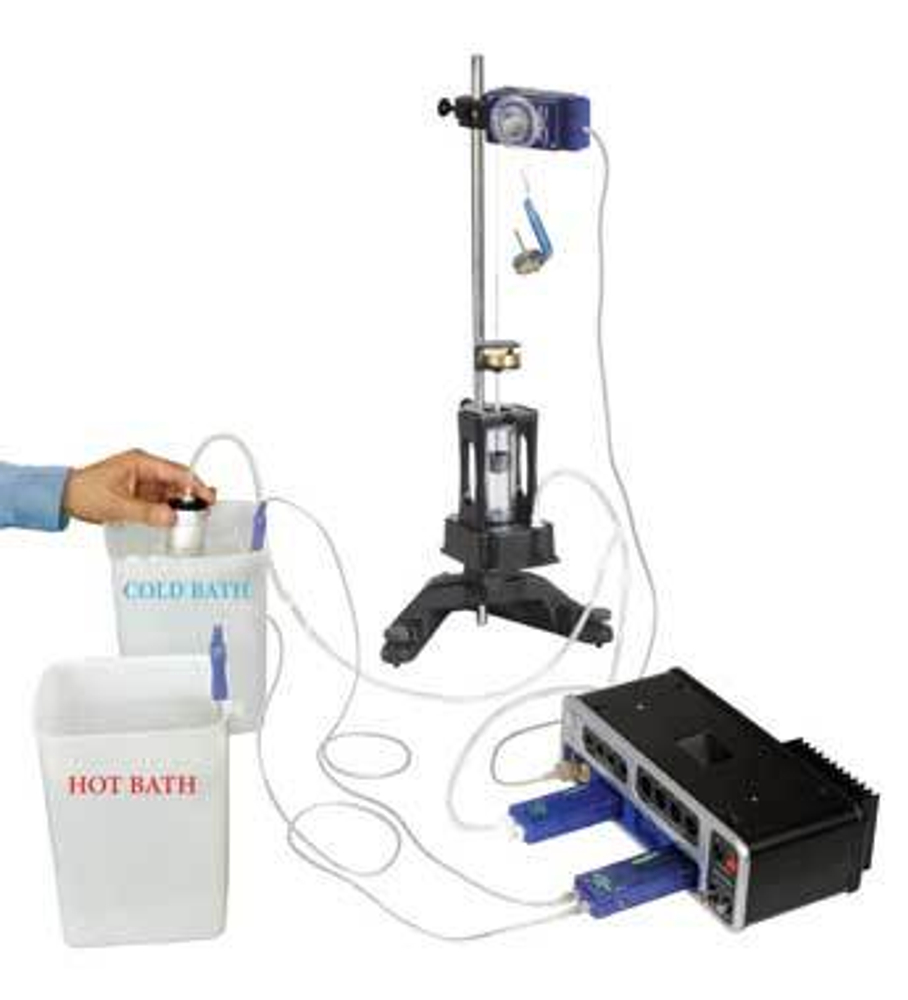

Работа с тепловым двигателем:

Когда воздушную камеру перемещают из холодной ванны в горячую ванну, поршень перемещается вверх и поднимает вес 200 грамм. Когда камера возвращается в холодную ванну, внешний воздух поступает в камеру через односторонний впускной клапан. Повторение цикла приводит к тому, что вес продолжает расти.

Закон идеального газа:

Положите тепловой двигатель на бок, чтобы вес поршня стал незначительным. Погрузите воздушную камеру в холодную ванну и дайте ей прийти в равновесие. Быстро переместите камеру в горячую ванну и следите за тем, чтобы поршень двигался вверх по цилиндру. Датчик давления показывает, что давление остается постоянным при увеличении объема.

Для работы требуются:

• Цифровой датчик вращения PASCO
• Цифровой датчик абсолютного давления Двойной PASCO



Характеристики
