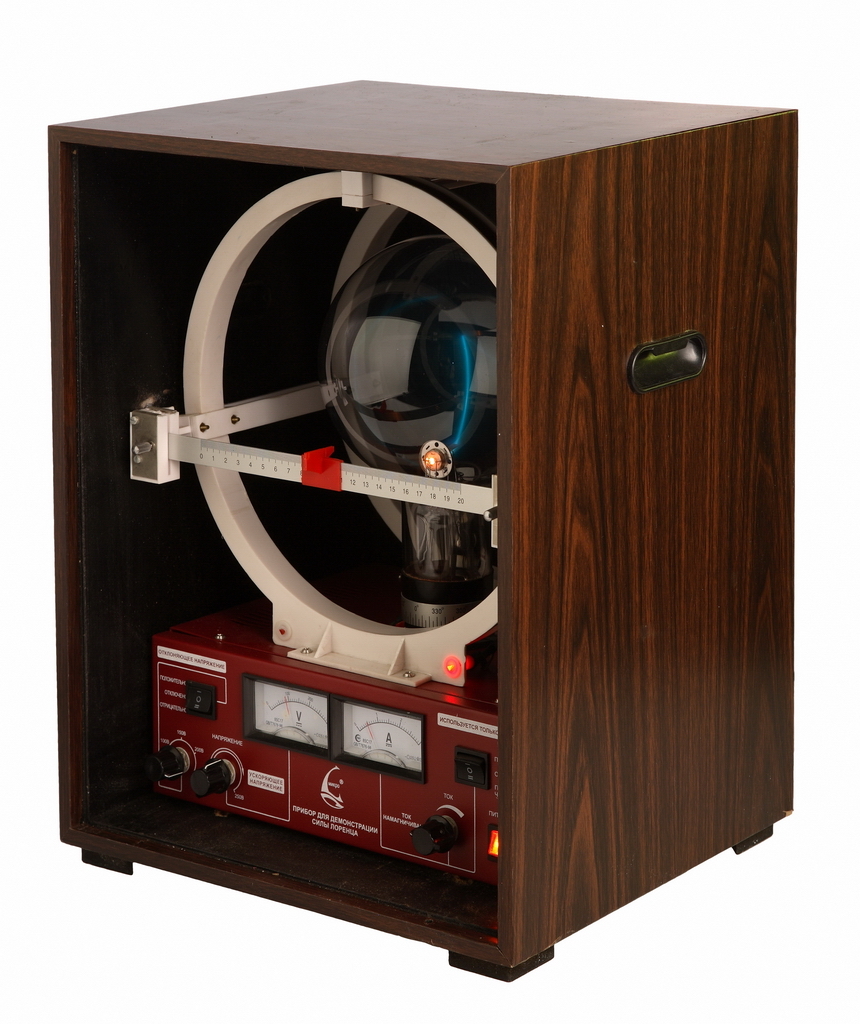

Прибор для демонстрации силы Лоренца

Список экспериментов:

• Наблюдение орбиты движущихся электронов в магнитном поле.
• Определение соотношения заряд – масса электрона.
• Наблюдение отклонения движущихся электронов в электрическом поле

Основные части прибора и их функциональное назначение:

• Трубка для демонстрации силы ЛОРЕНЦА – для испускания и индикации пучка электронов.
• Катушка возбуждения – для создания равномерного магнитного поля.
• Верньер - для прицеливания на боковую линию круговой формы, образуемой пучком электронов.
• Линейка - для измерения диаметра круговой формы, образуемой пучком электронов.
• Указатель - для указания угла вращения трубки, на которой демонстрируется сила ЛОРЕНЦА.
• Линейка с транспортиром - для измерения угла вращения трубки, демонстрирующей силу ЛОРЕНЦА.
• Индикатор, указывающий направление против часовой стрелки – для указания тока, протекающего против часовой стрелки в катушке возбуждения.
• Индикатор, указывающий направление по часовой стрелке – для указания тока, протекающего по часовой стрелке в катушке возбуждения.
• Темный ящик – для затемнения света; при проведении эксперимента по проводимости и наблюдении его результатов этот ящик необходимо поднять.
• Ручка регулировки напряжения отклоняющего устройства – для регулирования напряжения на отклоняющих устройствах.
• Переключатель, регулирующий направление напряжения отражающего устройства. Для изменения направления напряжения отклоняющего устройства в трубке, демонстрирующей силу ЛОРЕНЦА, имеется три положения: положительное на верхней пластине, выкл., положительное на нижней пластине. При наблюдении отклонения движущихся электронов в магнитном поле, переключатель должен быть установлен в положение "выкл".
• Ручка регулировки напряжения ускоряющего электрода. Для регулирования напряжения ускоряющего электрода в трубке, демонстрирующей силу ЛОРЕНЦА. Показания напряжения можно наблюдать на вольтметре на панели.
• Переключатель, регулирующий направление тока намагничивания. Для изменения направления тока на катушке возбуждения имеется три положения: по часовой стрелке, выкл., против часовой стрелки. Перед изменением положения переключателя ручка настройки тока намагничивания должна быть установлена на нуль. При наблюдении отклонения движущихся электронов в электрическом поле при помощи отклоняющего устройства, переключатель должен быть установлен в положение выкл.
• Ручка регулировки тока намагничивания – для изменения силы тока в катушке возбуждения. Показания тока можно наблюдать на амперметре на панели.
• Выключатель электропитания прибора. На нем находится индикаторная лампа подачи питания.
• Рама прибора.
• На задней панели прибора находится штепсельный разъем подачи питания, закрытый плавкий предохранитель, а так же 4 клеммы, к которым подключается измерительный прибор для измерения напряжение ускоряющего электрода и тока намагничивания
• Вес прибора: 12.2 кг
