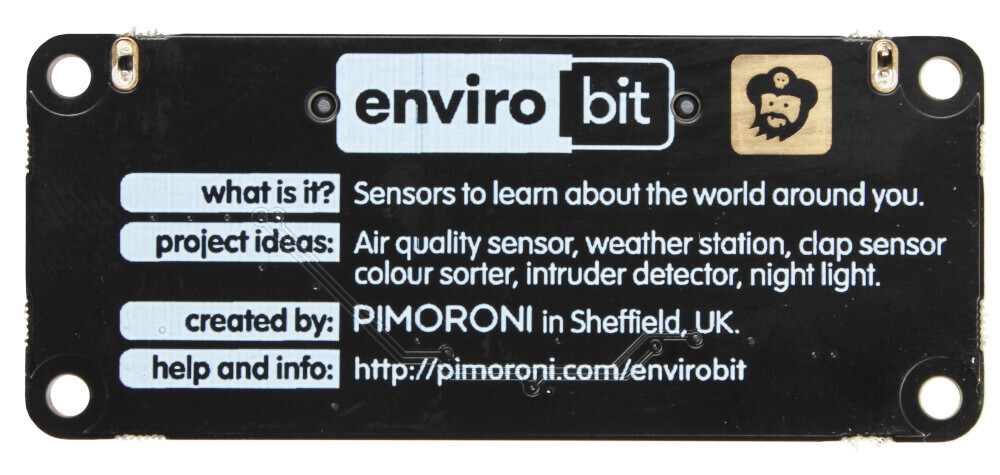

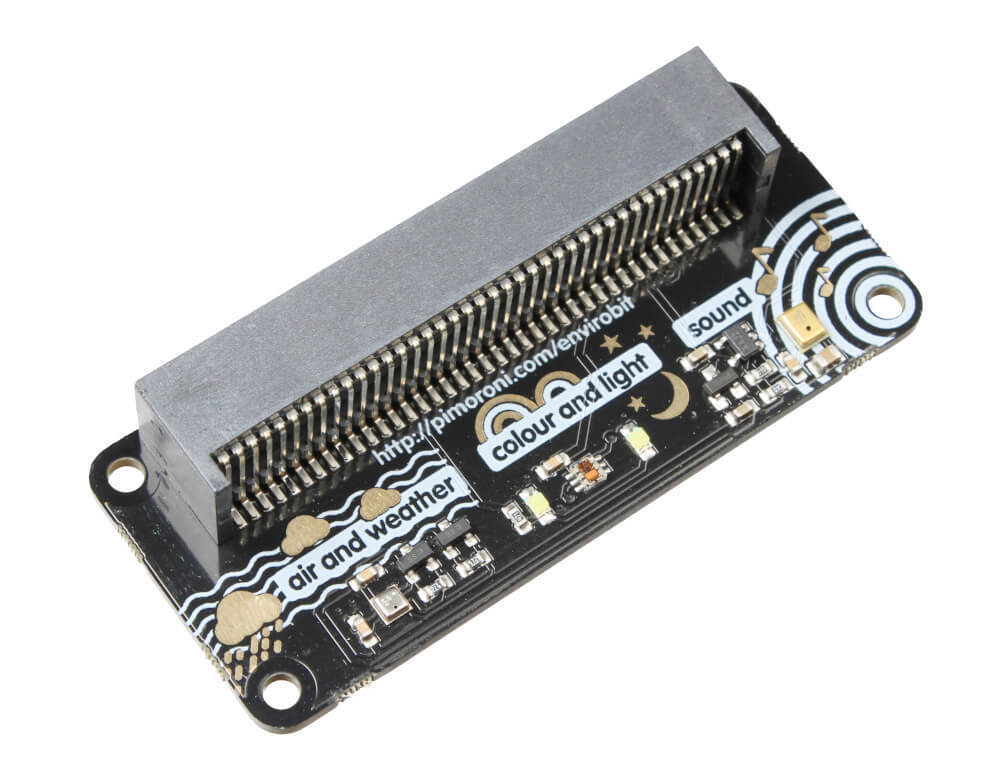

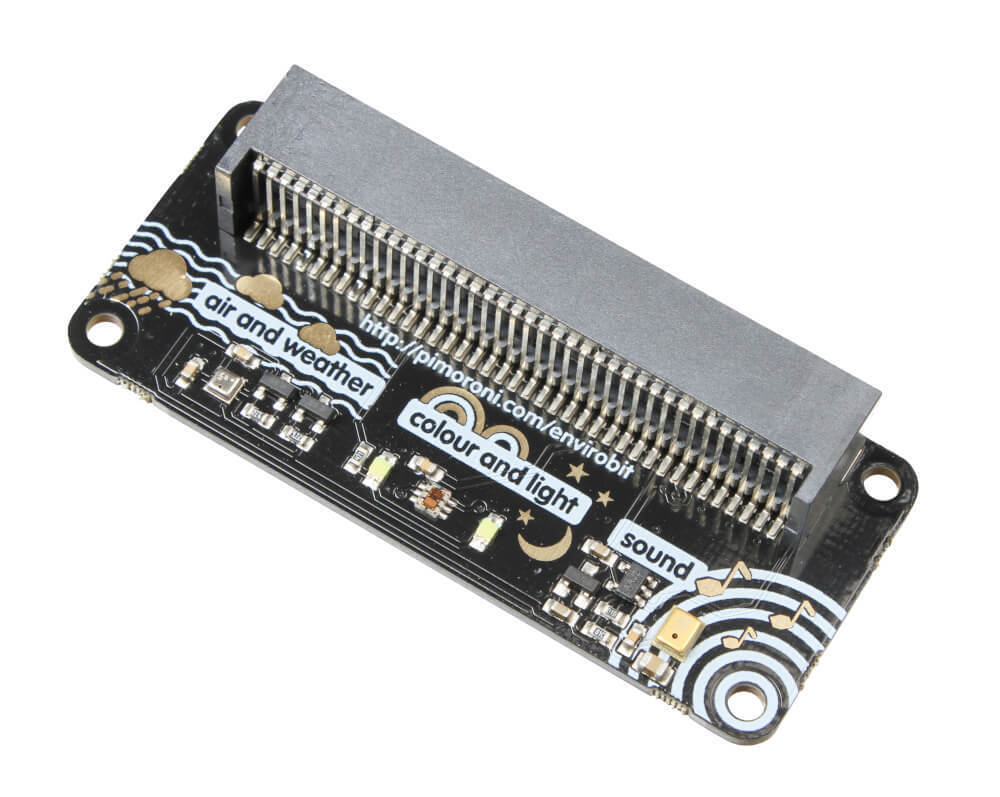

Плата мониторинга окружающей среды Pimoroni enviro:bit

Для управления системой используйте тактовые кнопки micro:bit или сенсоры платы enviro:bit. Например, встроенный микрофон зафиксирует хлопки, а датчик освещения подойдёт как бесконтактная кнопка.

Начинка

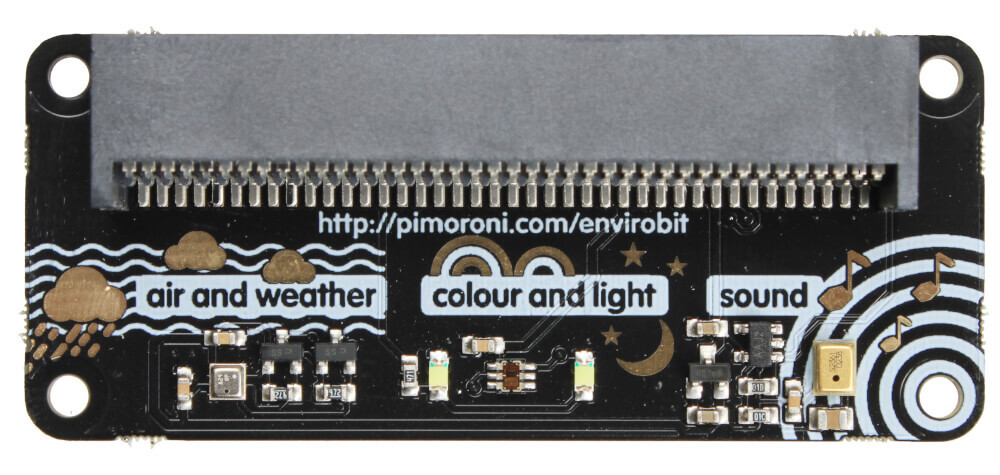

Компактный модуль enviro:bit щедро напичкан датчиками для различных наблюдений.

• Климатический сенсор BME280 измеряет температуру и влажность воздуха, а также атмосферное давление.
• Датчик цвета TCS3472 оценивает общую освещённость и помогает выделить уровни хроматических составляющих RGB в падающем свете.
• МЭМС-микрофон SPU0410HR5H-PB выступает в роли датчика уровня шума.

Два светодиода на плате служат для наглядной индикации состояния: например, их можно зажигать, если климатические условия в комнате отклонились от заданных вами пределов.

Подключение

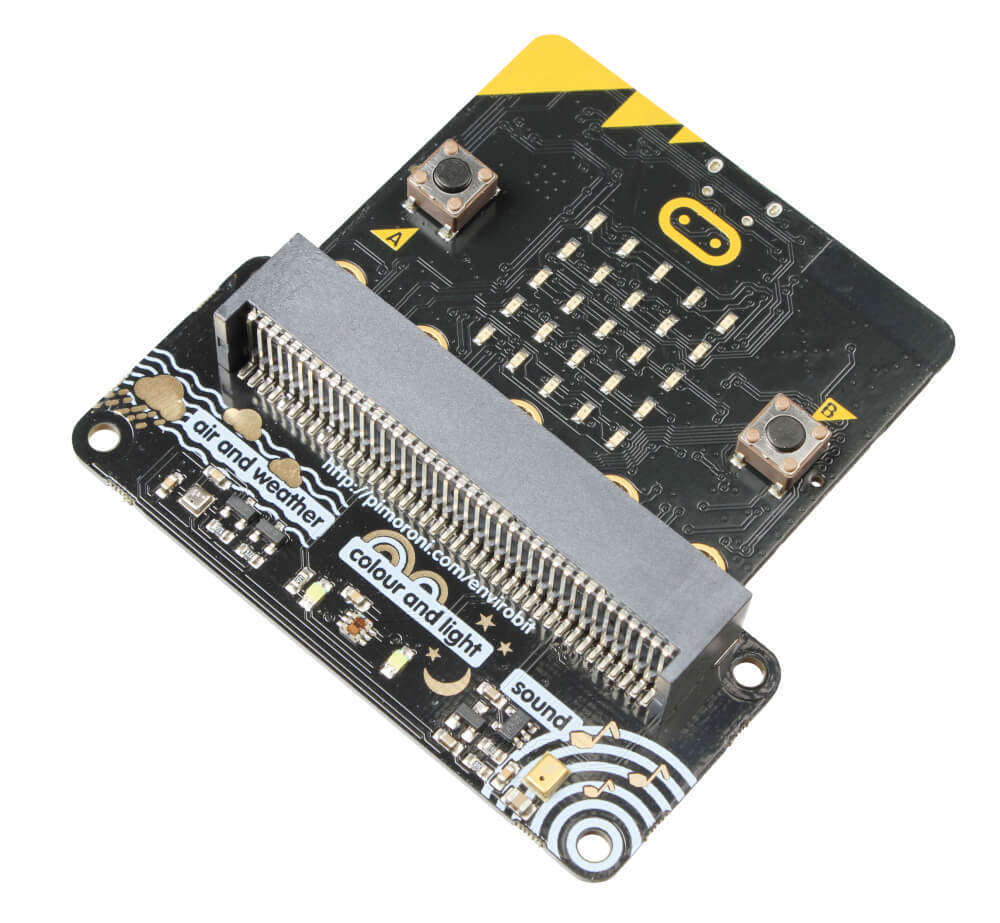

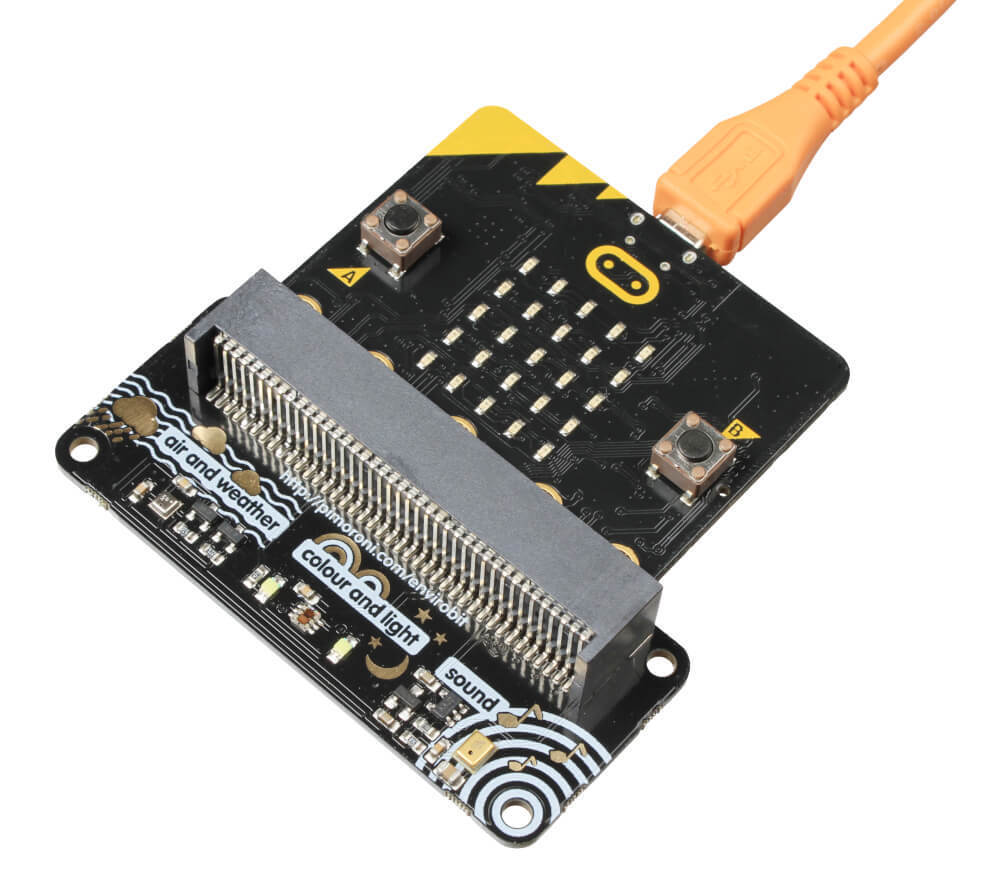

Плата мониторинга окружающей среды Pimoroni enviro:bit содержит гнездо для прямого подключения платы BBC micro:bit через краевой разъём. Никаких проводов и тем более пайки не понадобится.

Программирование

Для программной работы с модулем enviro:bit используйте библиотеку для MakeCode. Она позволяет считывать показания каждого сенсора и управлять индикаторными светодиодами.

Комплектация

• 1× Плата-модуль

Характеристики

• Модель: Pimoroni enviro:bit PIM355
• Совместимость: микрокомпьютеры BBC micro:bit
• Разъём модуля: гнездо под краевой разъём micro:bit
• Встроенные сенсоры:
  • Датчик климата BME280
  • Датчик цвета и освещённости TCS3472
  • Датчик шума (МЭМС-микрофон) SPU0410HR5H-PB
• Индикация: два белых светодиода
• Напряжение питания: 3,3 В
• Размеры: 66×28×11,6 мм

Датчик климата Bosch Sensortec BME280

• Диапазон измерения температуры: −40…+85 °С
• Диапазон измерения влажности: 0–100% Rh
• Диапазон измерения давления: 300–1100 гПа

Оптический датчик ams TCS3472

• Динамический диапазон измерения освещённости: 3800000:1
• Детектируемые цвета: RGB-составляющие и общая освещённость
• Встроенный ИК-фильтр: есть

Микрофон Knowles SPU0410HR5H-PB

• Чувствительность: −42 дБ
• Отношение сигнал/шум: 59 дБ
• Тип: всенаправленный
